产品参数
pyBoard
pyBaord v1.1-CN主控芯片使用STM32F405RGT6，即基于STM32平台，是01Studio在兼容官方pyBoard v1.1的情况下，对部分功能进行了改进，CN代表China中国版，具体改进如下：
- 按键和LED重新排列，让开发者使用更直观；
- 增加锂电池输入接口（XH-2.54 2P接口），位于板子背部；
- 改进丝印方式，提高了清晰度。

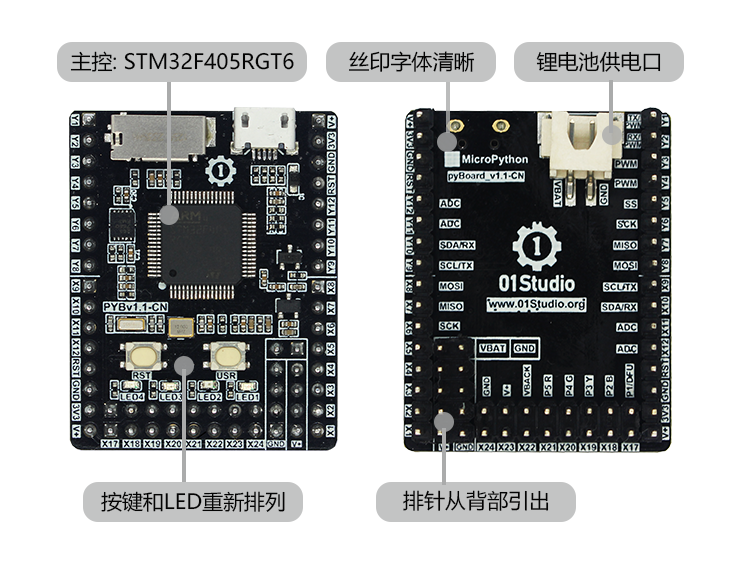

硬件资源

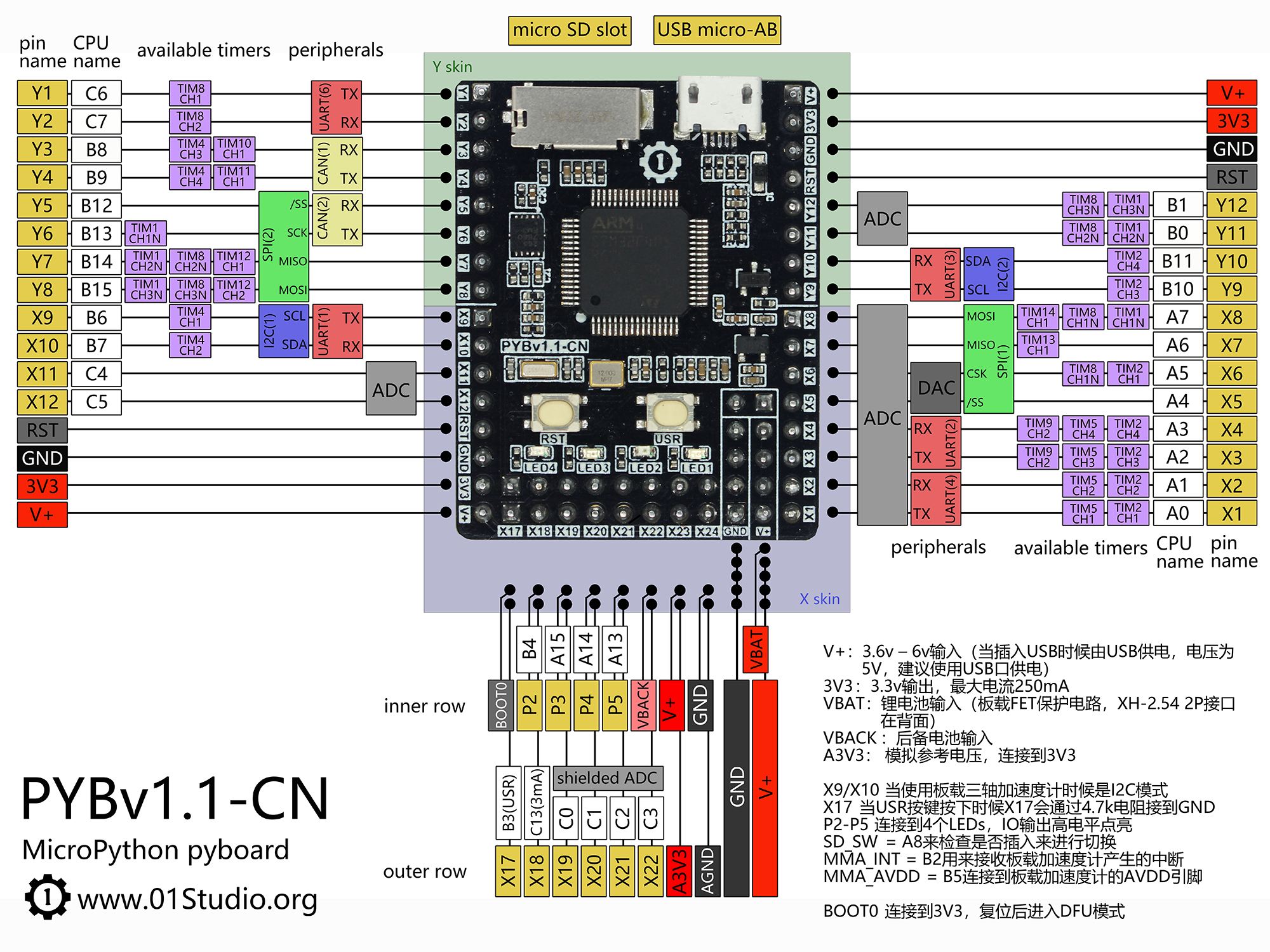

引脚图
详细参数
| 产品参数 | |
|---|---|
| 主控 | STM32F405RGT6 / ARM 32-bit Cortex-M4 @ 168MHz |
| 内存 | 192+4 KBytes SRAM |
| FLASH | 1M Bytes |
| SD卡槽 | 最大支持64GB |
| LED | ● 可编程LED1（红色） ● 可编程LED2（绿色） ● 可编程LED3（黄色） ● 可编程LED4（蓝色） |
| 按键 | ● 可编程按键（USR） ● 复位键 (RST) |
| GPIO | 29 x GPIO (包含ADC/DAC/PWM/UART/I2C/SPI等功能) |
| 加速度计 | 三轴加速度计MMA7660 |
| USB | MicroUSB, USB2.0, 下载固件/编程/调试/供电 多合一 |
| 锂电池接口 | XH-2.54 2P接口在背面 / 3.7V锂电池 |
| 外观规格 | |
|---|---|
| 尺寸 | 42 x 33mm (长宽为PCB尺寸) |

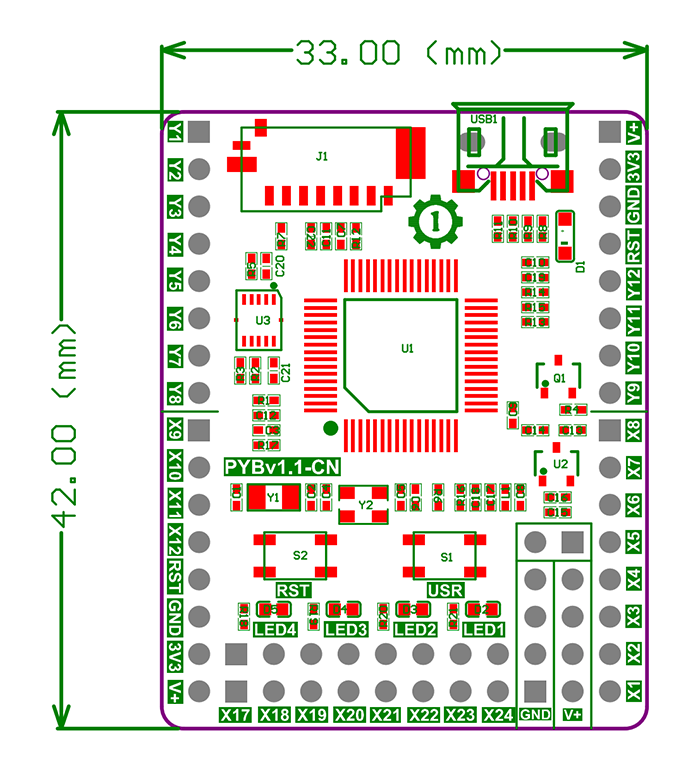

尺寸图
pyBoard mini
pyBaord minii主控芯片使用STM32F411CEU6，是pyBoard的mini版本，简单了部分功能，提高了性价比。点击购买>>

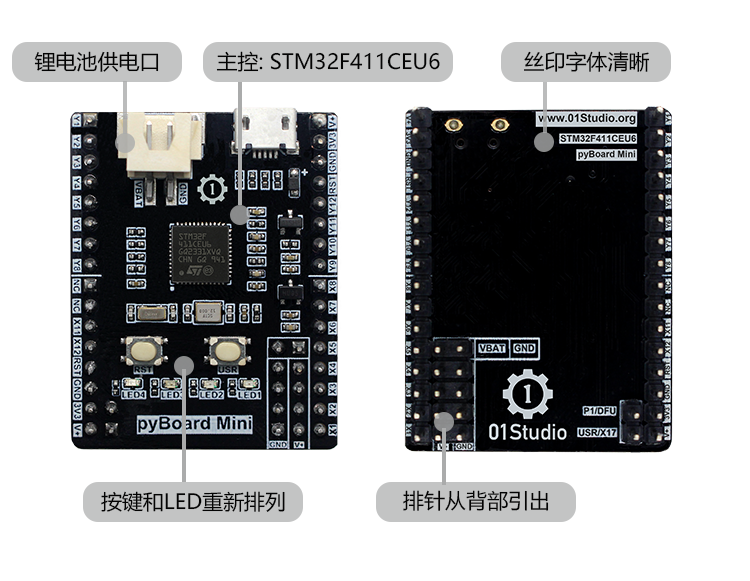

硬件资源

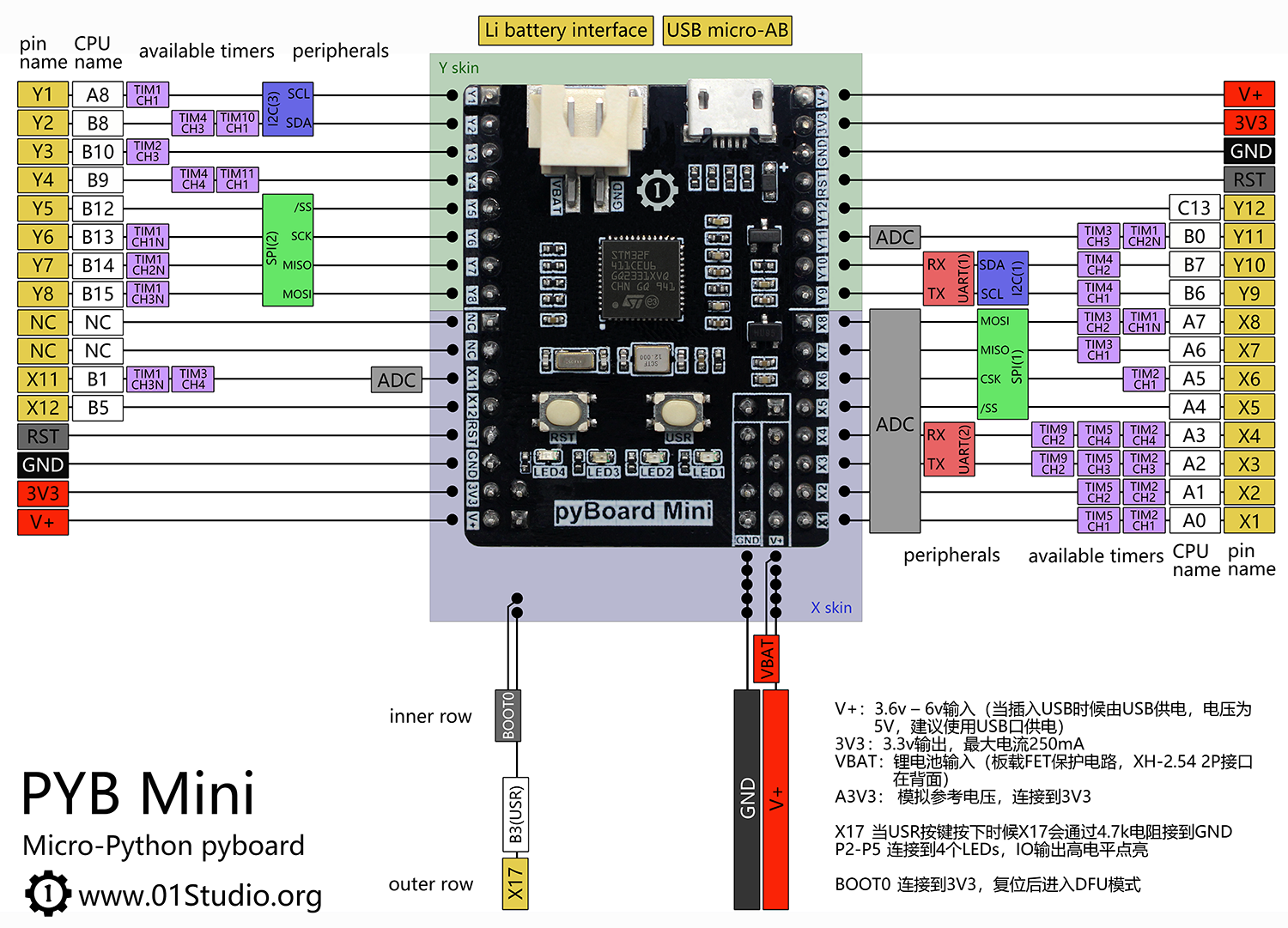

引脚图
详细参数
| 产品参数 | |
|---|---|
| 主控 | STM32F411CEU6 / ARM 32-bit Cortex-M4 @ 100MHz |
| 内存 | 128 KBytes SRAM |
| FLASH | 512K Bytes |
| LED | ● 可编程LED1（红色） ● 可编程LED2（绿色） ● 可编程LED3（黄色） ● 可编程LED4（蓝色） |
| 按键 | ● 可编程按键（USR） ● 复位键 (RST) |
| GPIO | 24 x GPIO (包含ADC/DAC/PWM/UART/I2C/SPI等功能) |
| USB | MicroUSB, USB2.0, 下载固件/编程/调试/供电 多合一 |
| 锂电池接口 | XH-2.54 2P接口 / 3.7V锂电池 |
| 外观规格 | |
|---|---|
| 尺寸 | 42 x 33mm (长宽为PCB尺寸) |

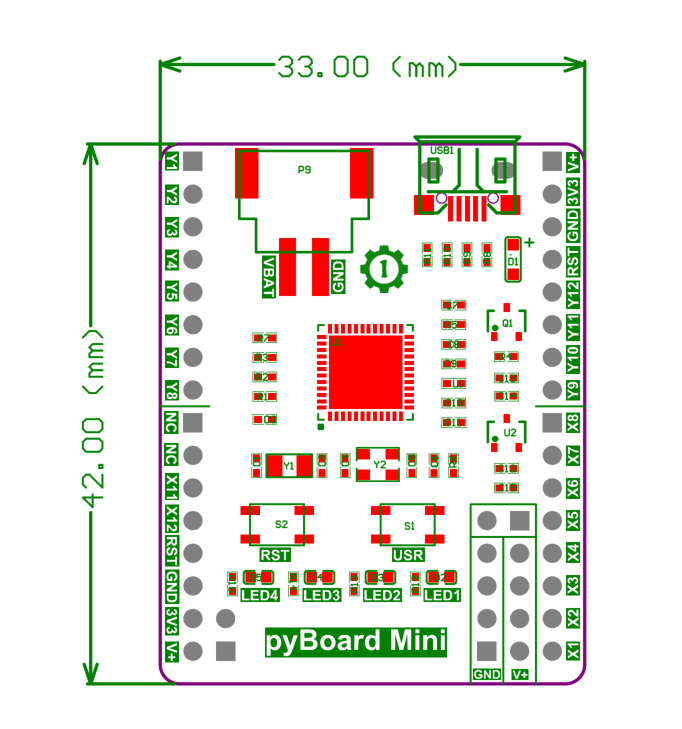

尺寸图
pyBoard Plus
pyBaord Plus主控芯片使用STM32F407VGT6，是pyBoard的加强版本，相对于pyboard增加32个通用GPIO。点击购买>>

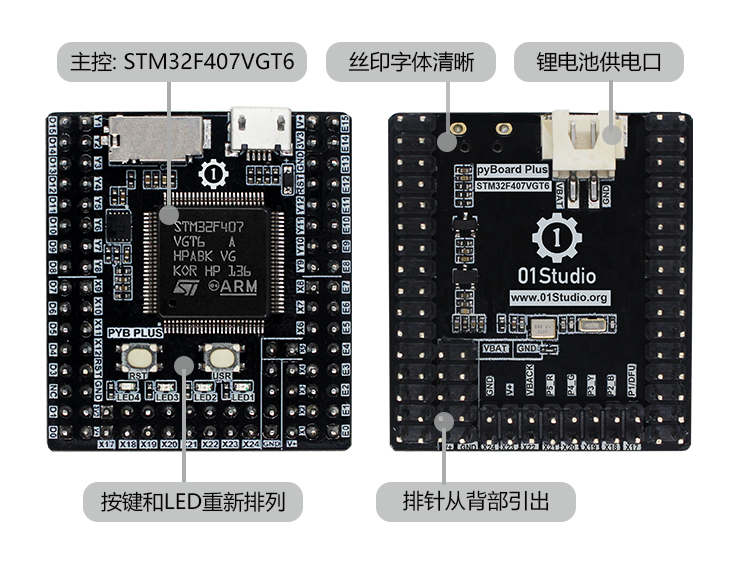

硬件资源

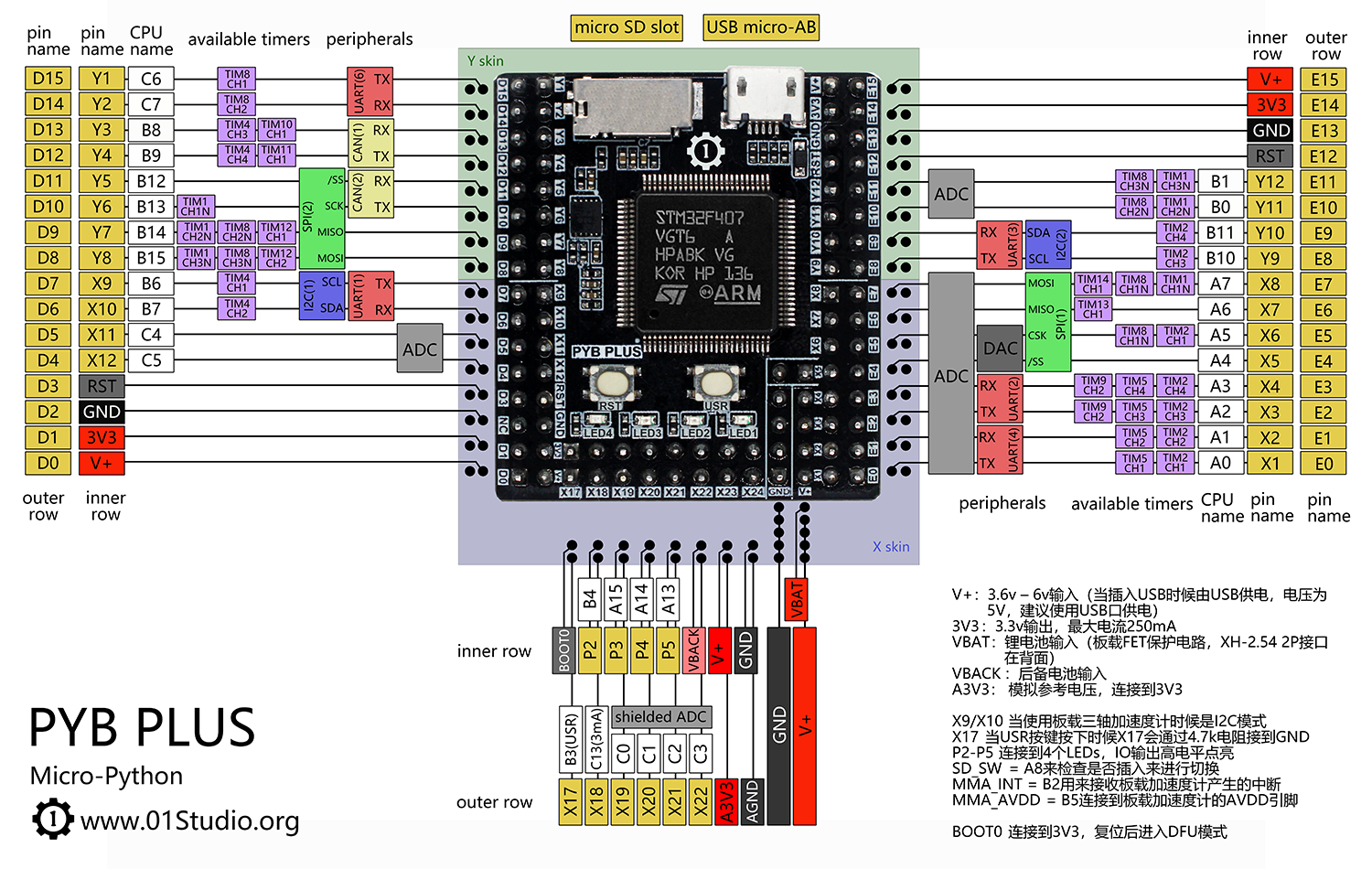

引脚图
详细参数
| 产品参数 | |
|---|---|
| 主控 | STM32F407VGT6 / ARM 32-bit Cortex-M4 @ 168MHz |
| 内存 | 192+4 KBytes SRAM |
| FLASH | 1M Bytes |
| SD卡槽 | 最大支持64GB |
| LED | ● 可编程LED1（红色） ● 可编程LED2（绿色） ● 可编程LED3（黄色） ● 可编程LED4（蓝色） |
| 按键 | ● 可编程按键（USR） ● 复位键 (RST) |
| GPIO | 61 x GPIO (包含ADC/DAC/PWM/UART/I2C/SPI等功能) |
| 加速度计 | 三轴加速度计MMA7660 |
| USB | MicroUSB, USB2.0, 下载固件/编程/调试/供电 多合一 |
| 锂电池接口 | XH-2.54 2P接口在背面 / 3.7V锂电池 |
| 外观规格 | |
|---|---|
| 尺寸 | 42 x 33mm (长宽为PCB尺寸) |
尺寸图
pyBase底板

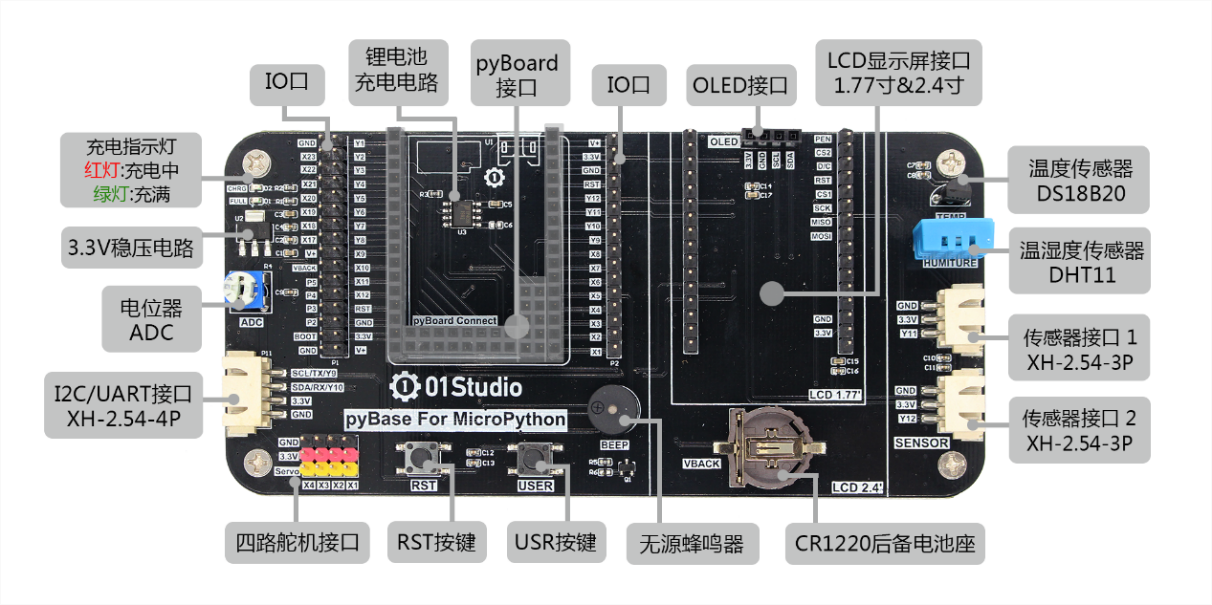

pyBase是01Studio针对多款micropython开发平台量身定制的底板，可以使用它可以做更多的MicroPython实验，pyBase同时设计了外设接口，扩展性非常强。以下是详细的功能说明：
详细参数
| 产品参数 | |
|---|---|
| pyBoard接口 | 兼容个系列pyBoard核心板 |
| 2.54mm排针 | 引出pyBoard全部引脚 |
| 按键 | ● 可编程按键 ● 复位键 (RST) |
| 电位器 | ADC输入 |
| 无源蜂鸣器 | DAC输出 |
| 纽扣电池 | 可安装CR1220纽扣电池 |
| Servo接口 | 舵机接口X1-X4 (连接舵机需要外接隔离电路) |
| OLED接口 | 0.96寸OLED显示屏 |
| LCD接口 | 支持01Studio 1.54/1.77/2.4/3.2等多款LCD显示屏 |
| 温度传感器 | DS18B20 |
| 温湿度传感器 | DHT11 |
| Sensor接口1 | 3P防呆接口，用于外接传感器 |
| Sensor接口2 | 3P防呆接口，用于外接传感器 |
| 通讯接口 | 4P防呆接口，用于外接UART/I2C设备 |
| 锂电池充电电路 | 对pyBoard外接锂电池（3.7V）进行充电，红灯->充电中，绿灯->充满 |
| 外观规格 | |
|---|---|
| 尺寸 | 138 x 67mm (长宽为PCB尺寸) |

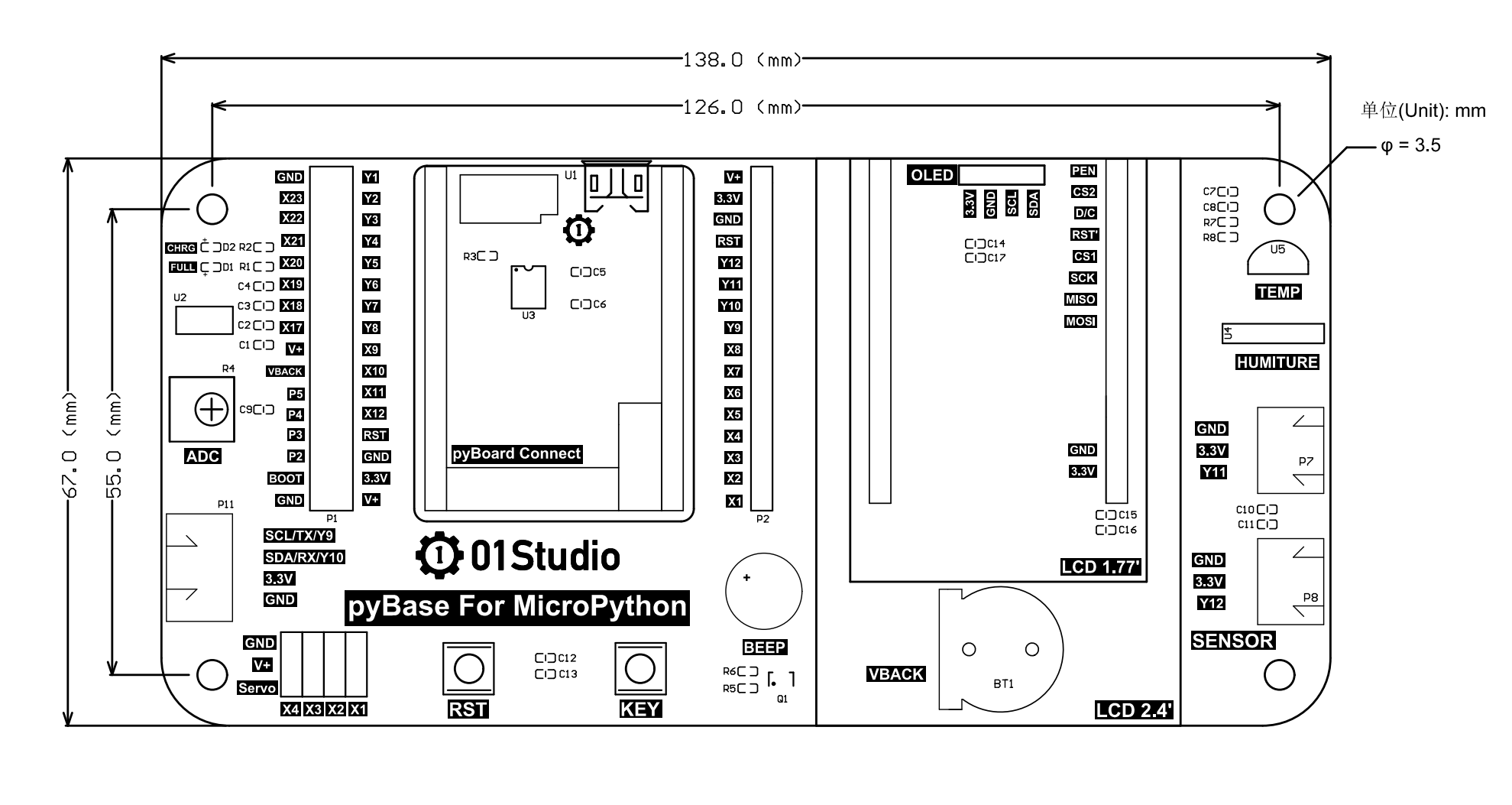

尺寸图

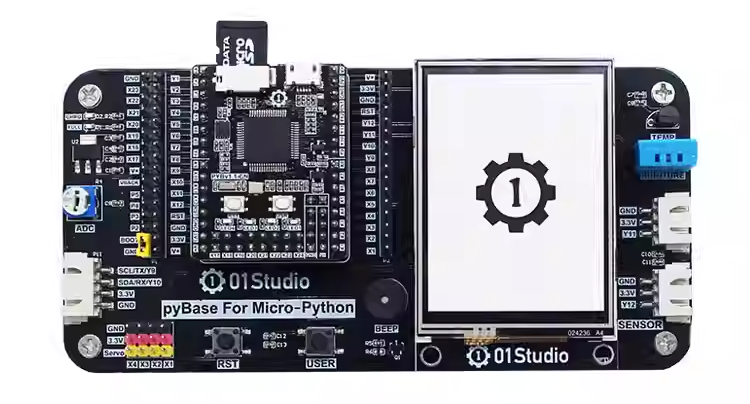

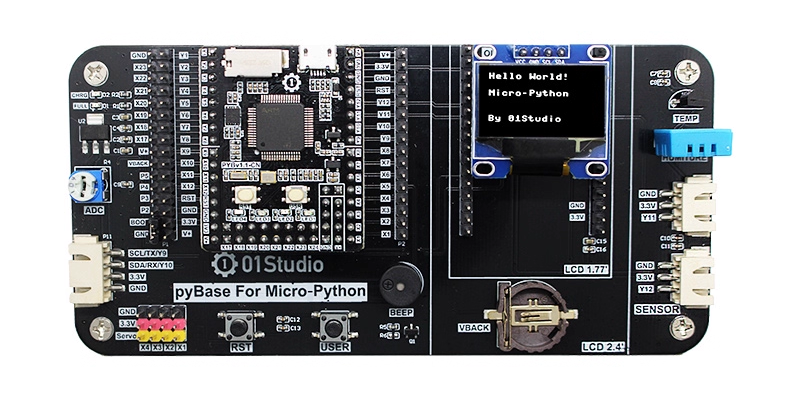

组合使用图
