LCD显示屏

前言

前面学习了按键输入设备后，这一节我们来学习输出设备LCD显示屏，其实之前的 LED 灯也算是输出设备，因为它们确切地告诉了我们硬件的状态。只是相对于只有亮灭的 LED 而言，显示屏可以显示更多的信息，体验更好。

这章稍微复杂一点，但我们把它放在了前面来学习，是因为学会了显示屏的使用，那么在后面的实验中可玩性就更强了。

实验目的

通过MicorPython编程方式实现LCD的各种显示功能，包括画点、线、矩形、圆形、显示英文、显示图片等。

实验讲解

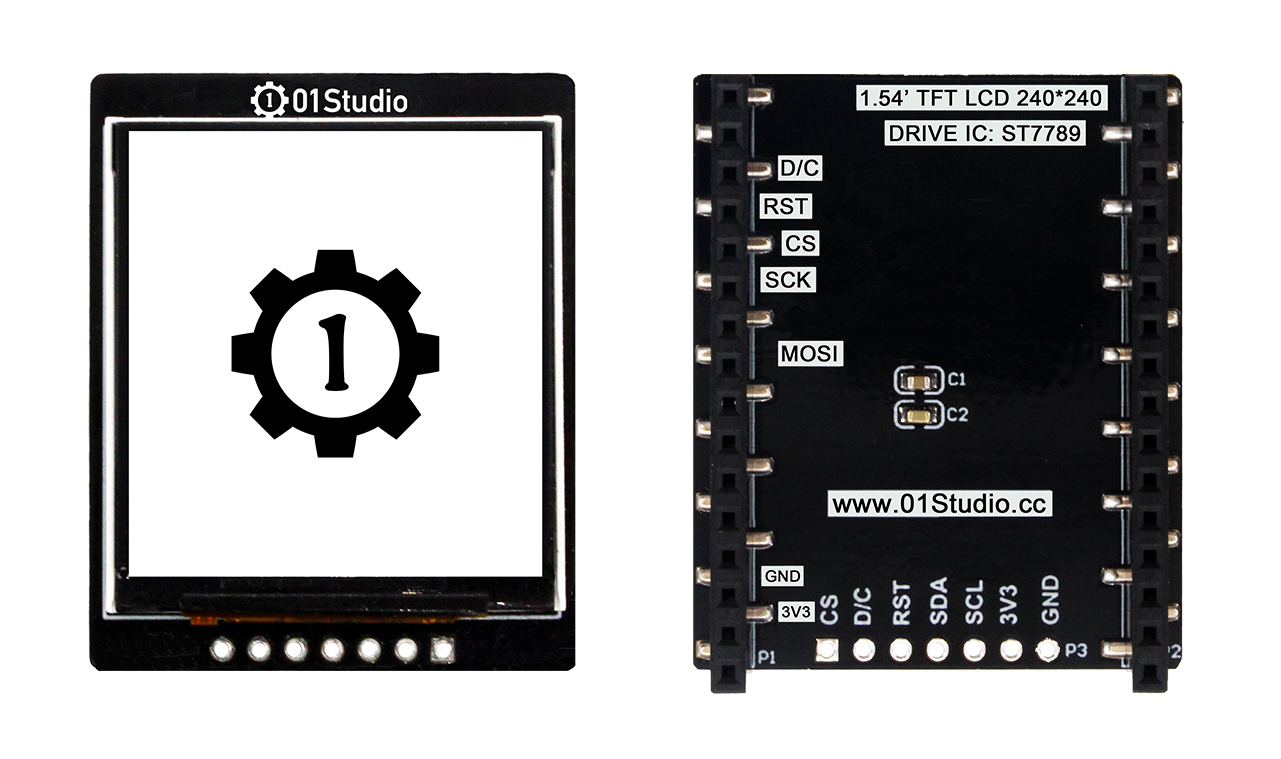

我们先来看看pyController上1.5寸LCD的参数介绍：

lcd

产品参数
供电电压	3.3V
屏幕尺寸	1.54寸
分辨率	240*240
颜色参数	TFT彩色
驱动芯片	ST7789
通讯方式	SPI总线

实验用的LCD是1.54寸，驱动是的ST7789，使用SPI方式跟ESP32-S3通信，按以往嵌入式C语言开发，我们需要对ST7789进行编程实现驱动，然后再建立各种描点、划线、以及显示图片函数。

使用MicroPython其实也需要做以上工作（底层开发），但由于可读性和移植性强的特点，我们只需要搞清各个对象函数使如何使用即可。总的来说和前面实验一样，有构造函数和功能函数。构造函数解决的是初始化问题，告诉开发板该外设是怎么接线，初始化参数如何，而功能函数解决的则是使用问题，我们基于自己的需求直接调用相关功能函数，实现自己的功能即可！

我们管这些函数的集合叫驱动，驱动可以是预先在固件里面，也可以通过.py文件存放在开发板文件系统。也就是说工程师已经将复杂的底层代码封装好，我们顶层直接使用python开发即可，人生苦短。我们来看看pyController开发板1.54寸LCD的构造函数和使用方法。

LCD15对象

构造函数

tftlcd.LCD15(portrait=1)

构建一个1.5寸LCD对象，参数如下：

portrait LCD显示方向：
- 1 - 竖屏，240*240，开发板默认方向；
- 2 - 横屏，240*240 ，1基础上顺时针旋转90°；
- 3 - 竖屏，240*240 ，1基础上顺时针旋转180°；
- 4 - 横屏，240*240 ，1基础上顺时针旋转270°。

使用方法

LCD15.fill(color)

全屏填充。

color RGB颜色数据，如:(255,0,0)表示红色。

LCD15.drawPixel(x,y,color)

画点:

x 横坐标；
y 纵坐标；
color RGB颜色数据，如:(255,0,0)表示红色。

LCD15.drawLine(x0,y0,x1,y1,color)

画线段:

x0 起始横坐标；
y0 起始纵坐标；
x1 结束横坐标；
y1 结束纵坐标；
color RGB颜色数据，如:(255,0,0)表示红色。

LCD15.drawRect(x,y,width,height,color,border=1,fillcolor=None)

画矩形:

x 起始横坐标；
y 起始纵坐标；
width 宽度；
height 高度；
color 边框颜色，RGB颜色数据，如:(255,0,0)表示红色。
border 边框宽度，单位为像素，默认=1；
fillcolor 填充颜色，RGB颜色数据，如:(255,0,0)表示红色,默认=None表示不填充。

LCD15.drawCircle(x,y,radius,color,border=1,fillcolor=None)

画圆:

x 圆心横坐标；
y 圆心纵坐标；
radius 半径；
color 边框颜色，RGB颜色数据，如:(255,0,0)表示红色。
border 边框宽度，单位为像素，默认=1；
fillcolor 填充颜色，RGB颜色数据，如:(255,0,0)表示红色,默认=None表示不填充。

LCD15.printStr(text,x,y,color,backcolor=None,size=2)

写字符:

text 字符，string类型；
x 起始横坐标；
y 起始纵坐标；
color 字体颜色，RGB颜色数据，如:(255,0,0)表示红色。
backcolor 字体背景颜色，RGB颜色数据，如:(255,0,0)表示红色,默认=None。
size 字体尺寸，默认=2表示标准尺寸：
- 1 - 小号；
- 2 - 标准；
- 3 - 中号；
- 4 - 大号；

LCD15.Picture(x,y,filename)

显示图片，支持图片格式：jpg/bmp。最大尺寸240*240

x 起始横坐标；
y 起始纵坐标；
filename 路径+名称，如："/cat.jpg"。（‘/’表示开发板的板载flash的根目录。）

更多用法请阅读官方文档：
https://docs.01studio.cc/library/tftlcd/tftlcd.LCD15.html

有了上面的对象构造函数和使用说明，编程可以说是信手拈来了，我们在实验中将以上功能都跑一遍，先看看编程流程图：

参考代码

'''
实验名称：1.5寸LCD液晶显示屏(240x240)
版本：v1.0
日期：2022.4
作者：01Studio
实验平台：pyController遥控手柄
说明：通过编程实现LCD的各种显示功能，包括填充、画点、线、矩形、圆形、显示英文、显示图片等。
'''

#导入相关模块
from tftlcd import LCD15
import time

#定义常用颜色
RED = (255,0,0)
GREEN = (0,255,0)
BLUE = (0,0,255)
BLACK = (0,0,0)
WHITE = (255,255,255)

########################
# 构建1.5寸LCD对象并初始化
########################
d = LCD15(portrait=1) #默认方向竖屏

#填充白色
d.fill(WHITE)

#画点
d.drawPixel(5, 5, RED)

#画线段
d.drawLine(5, 10, 100, 10, RED)

#画矩形
d.drawRect(5, 20, 100, 30, RED, border=5)

#画圆
d.drawCircle(50, 80, 20, RED, border=5)

#写字符,4种尺寸

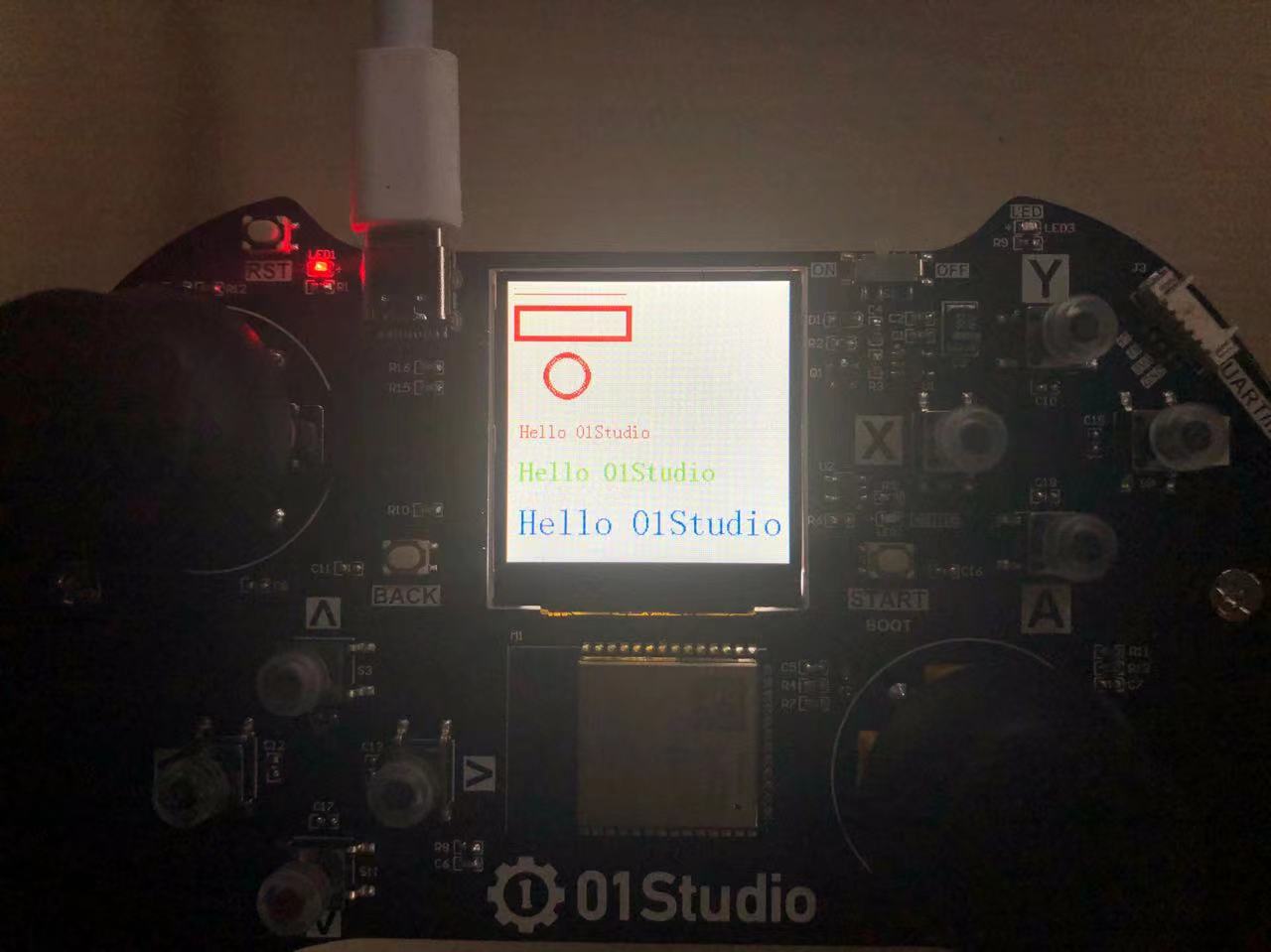

d.printStr('Hello 01Studio', 10, 120, RED, size=1)
d.printStr('Hello 01Studio', 10, 150, GREEN, size=2)
d.printStr('Hello 01Studio', 10, 190, BLUE, size=3)

time.sleep(5) #等待5秒

#显示图片

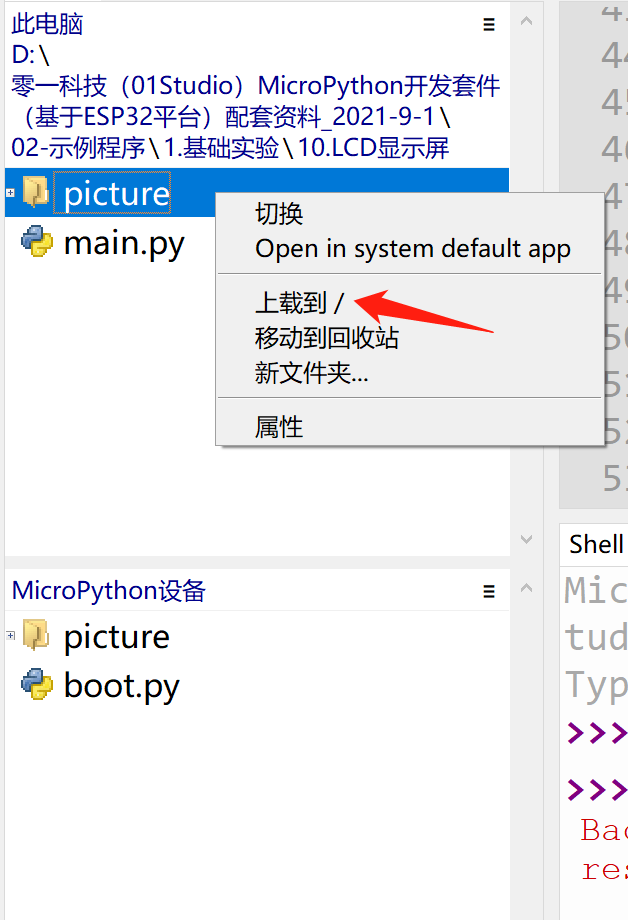

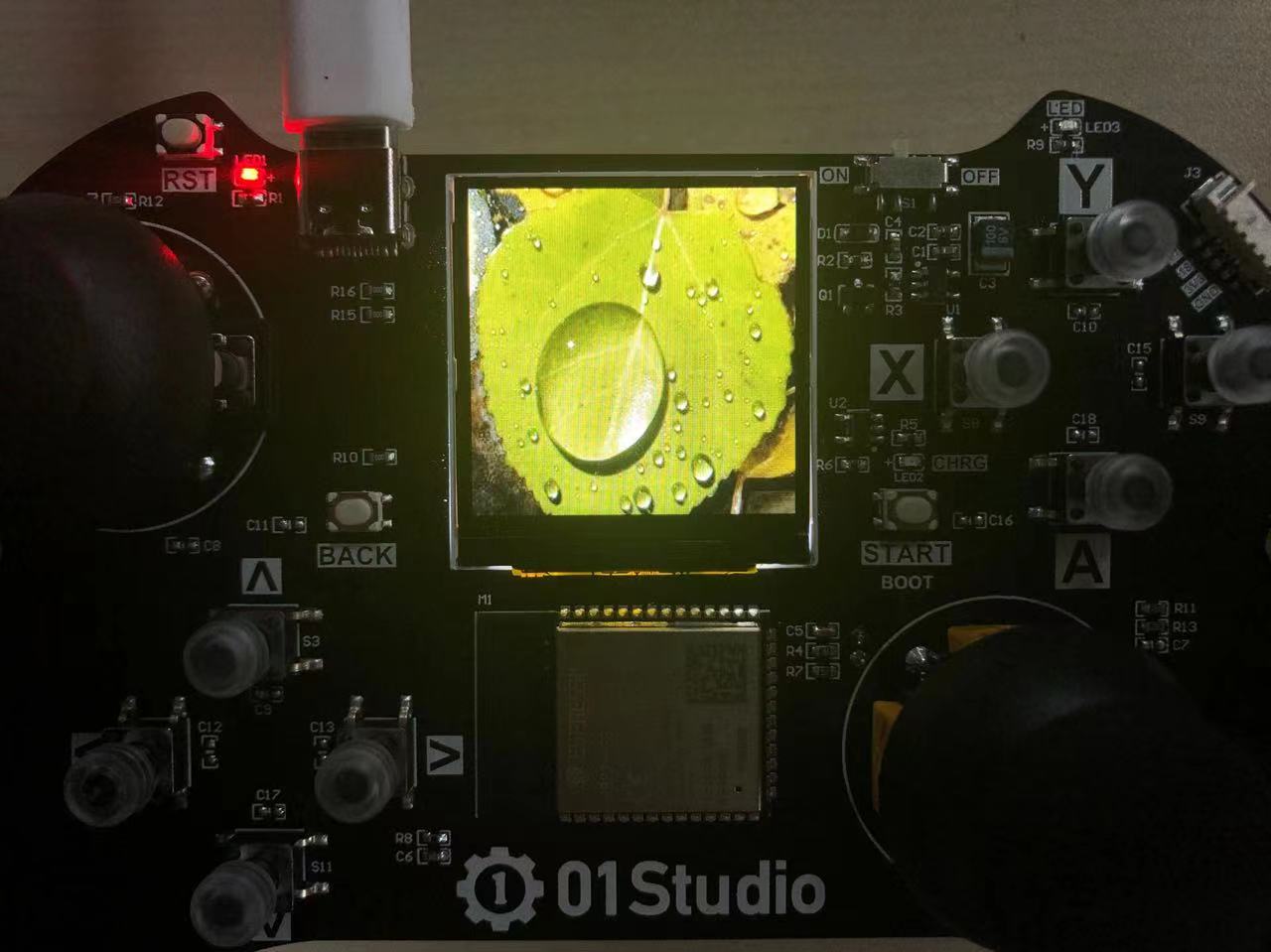

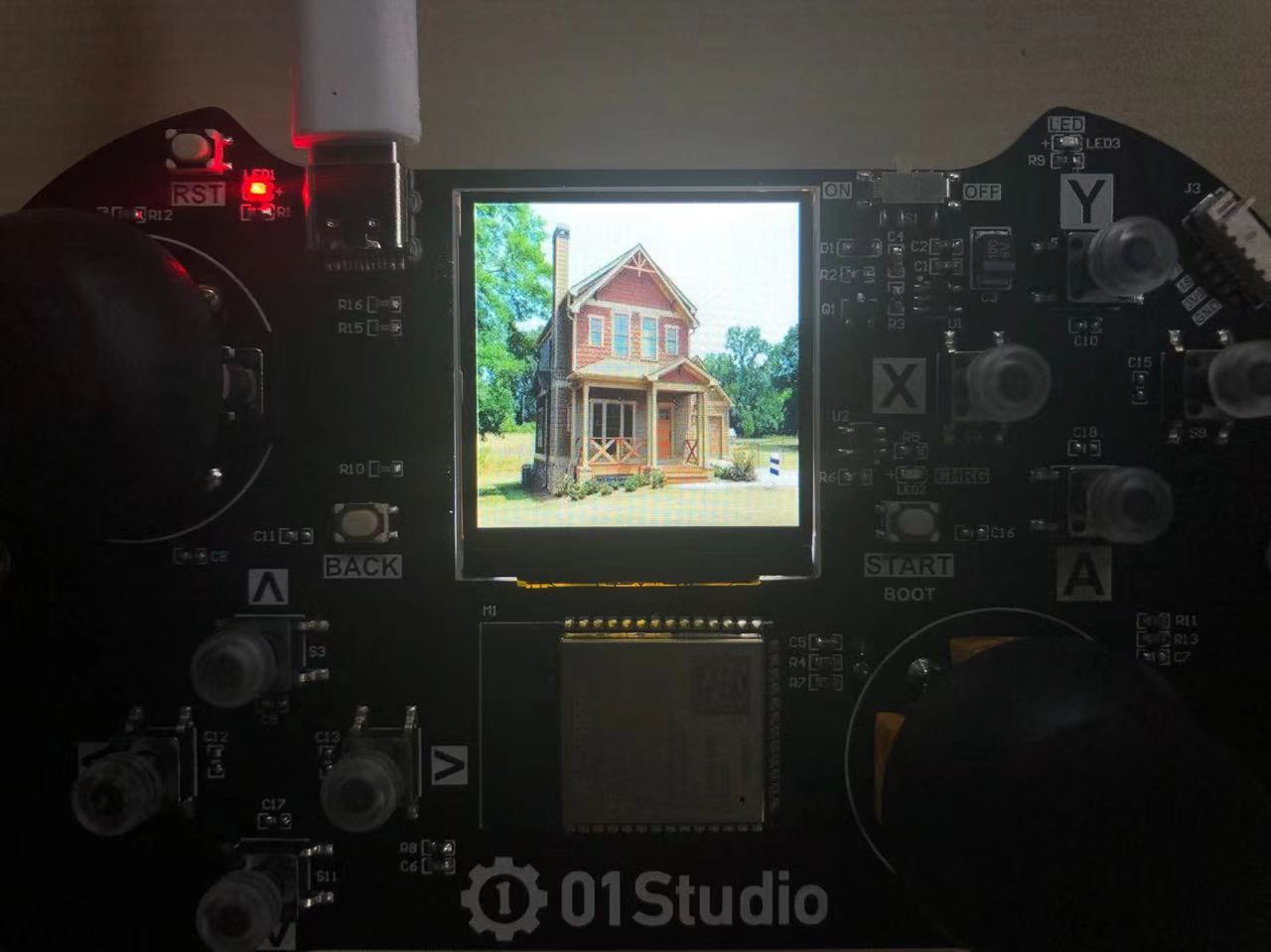

d.Picture(0,0,"/picture/1.jpg")
time.sleep(3)
d.Picture(0,0,"/picture/2.jpg")
time.sleep(3)

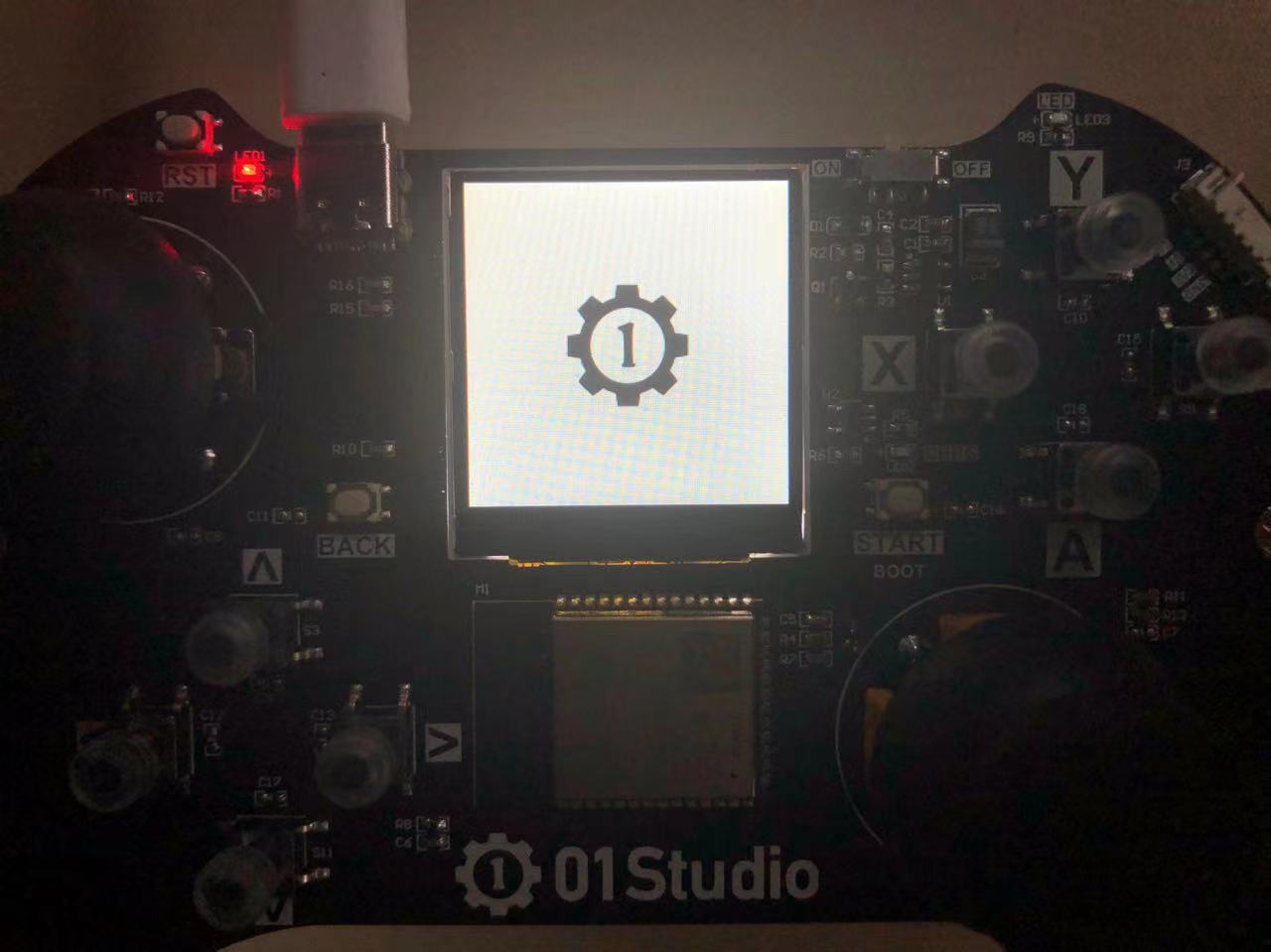

d.Picture(0,0,"/picture/01studio.jpg")
