产品参数
CanMV是什么

CanMV开源项目由嘉楠科技(Canaan)官方创建和维护。是将MicroPython移植到嘉楠科技边缘计算AI芯片K210/K230(一款64位双核带硬件FPU和卷积加速器的 RISC-V)的开源项目,该项目旨在创建低成本,可扩展, 使用 Python 驱动的AI人工智能模块。
也就是说如果你熟悉Micropython或Python,那么你可以在非常短的时间内通过CanMV项目完成大量机器视觉、机器听觉和深度学习应用。
CanMV K230开发板
01Studio CanMV K230 AI开发板基于嘉楠科技边缘计算芯片K230(RSIC-V架构,64位双核心)和CanMV开源项目。

硬件资源

详细参数
| 产品参数 | |
|---|---|
| K230主控 | ● CPU1: RISC-V , 1.6GHz, 支持RVV 1.0 ● CPU0: RISC-V , 800MHz  |
| 神经网络处理器 | KPU(6TOPS等效算力),支持INT8和INT16 |
| 内存(可选) | ● 1GBytes(LPDDR4) ● 2GBytes(LPDDR4)  |
| 存储 | MicroSD(最大支持512G) |
| 摄像头 | ● GC2093(标配) / OV5647 ● 支持3路输入(3 x 2 lane CSI)  |
| 显示 | ● MIPI显示屏(1x4 lane DSI)最大支持1920x1080 ● HDMI显示器最大支持1920x1080 ● CanMV IDE显示最大支持1920x1080  |
| 网络 | ● 2.4G WiFi无线网络(板载天线) ● 以太网有线(需外接USB转以太网卡)  |
| 音频输出 | 3.5mm音频口(双声道) |
| 音频输入 | 麦克风咪头 |
| USB | x1 USB 2.0 HOST |
| 按键 | x2 (可编程按键,复位键) |
| LED | x2 (可编程LED灯,电源灯) |
| GPIO | 40Pin GPIO排针(兼容树莓派) |
| 串口/I2C接口 | XH-1.25mm-4P(送转接线) |
| 备用调试串口 | ● CPU1(UART3) ● CPU0(UART0)  |
| TYPE-C | IDE连接开发、代码调试、文件传输、供电多合一 |
| 供电 | 5V @ 1A |
| 外观规格 | |
|---|---|
| 尺寸 | 85 x 56 x 15mm (长宽为PCB尺寸) |
| 重量 | 31克 |
GPIO引脚图

尺寸图

CanMV K230 mini开发板

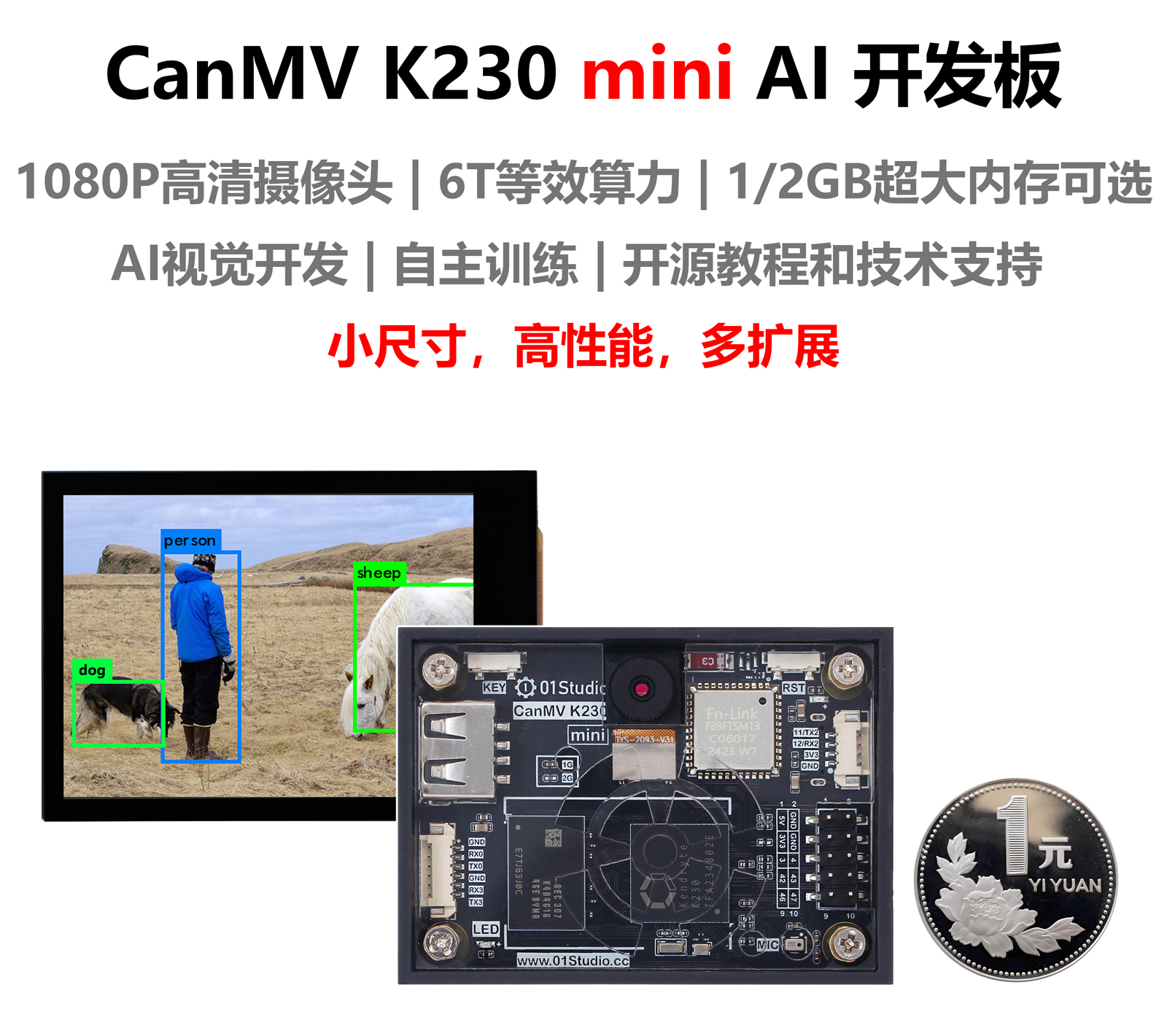

CanMV K230 mini是在CanMV K230硬件基础上进行了精简,具有更小的尺寸,镜像和代码完全通用。

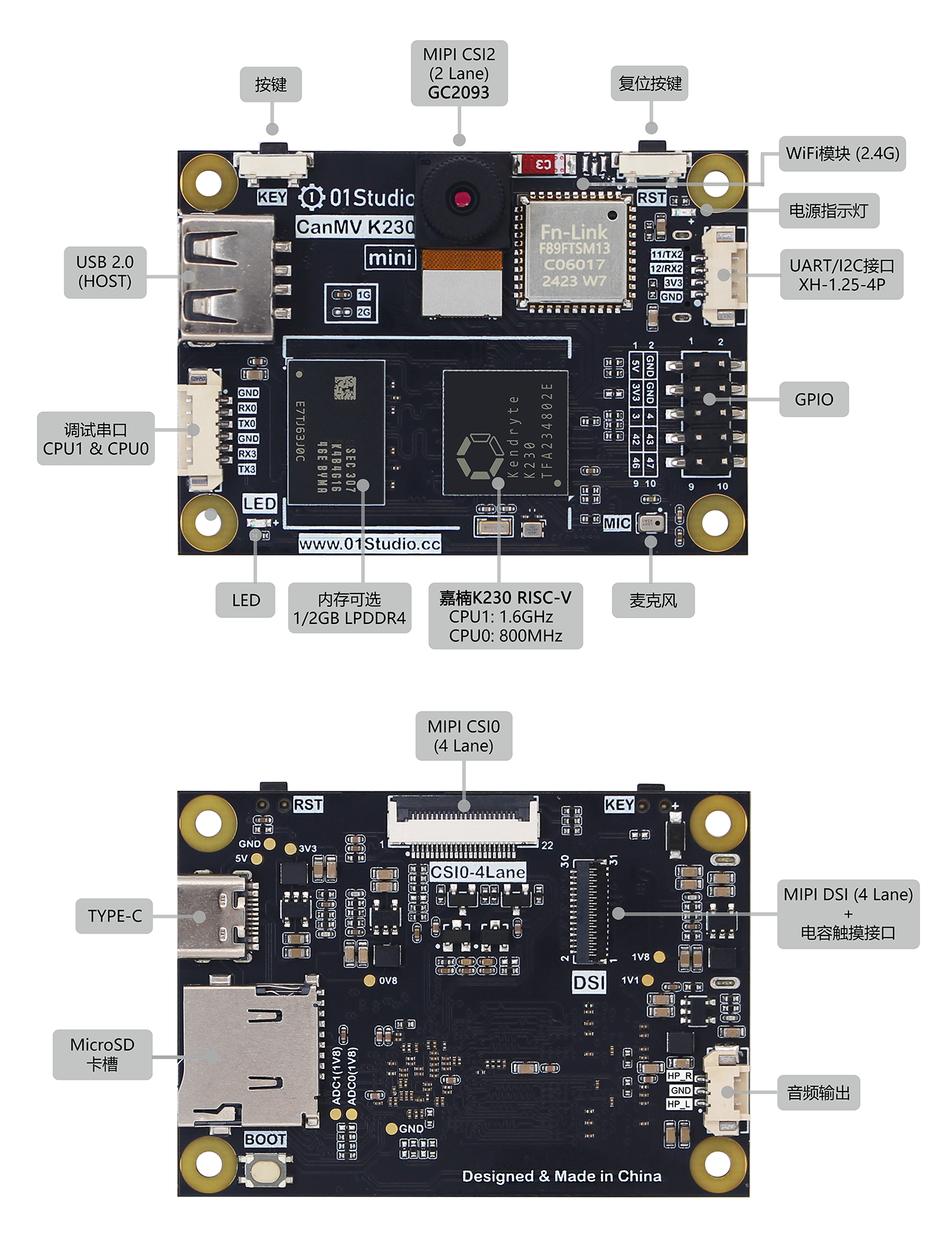

硬件资源

详细参数
| 产品参数 | |
|---|---|
| K230主控 | ● CPU1: RISC-V , 1.6GHz, 支持RVV 1.0 ● CPU0: RISC-V , 800MHz  |
| 神经网络处理器 | KPU(6TOPS等效算力),支持INT8和INT16 |
| 内存(可选) | ● 1GBytes(LPDDR4) ● 2GBytes(LPDDR4)  |
| 存储 | ● MicroSD(最大支持512G) ● SD NAND(预留焊盘,位于SD卡槽下方,可自行焊接)  |
| 摄像头 | ● GC2093(标配) / OV5647 ● 支持2路CSI输入(1 x 2lane + 1 x 4lane)  |
| 显示 | ● MIPI显示屏(1x4 lane DSI)最大支持1920x1080 ● HDMI显示器最大支持1920x1080(需搭配转接板) ● CanMV IDE显示最大支持1920x1080  |
| 网络 | ● 2.4G WiFi无线网络(板载天线) ● 以太网有线(需外接USB转以太网卡)  |
| 音频输出 | 音频口(双声道) |
| 音频输入 | 麦克风咪头 |
| USB | x1 USB 2.0 HOST |
| 按键 | x2 (可编程按键,复位键) |
| LED | x2 (可编程LED灯,电源灯) |
| GPIO | 2.54mm x 10P 排针 |
| 串口/I2C接口 | XH-1.25mm-4P(送转接线) |
| 备用调试串口 | ● CPU1 大核(UART3) ● CPU0 小核(UART0)  |
| TYPE-C | IDE连接开发、代码调试、文件传输、供电多合一 |
| 供电 | 5V @ 1A |
| 外观规格 | |
|---|---|
| 尺寸 | 60.3 x 42.7 x 17.6mm  64.3 x 46.7 x 17.6 mm(含外壳)  |
| 重量 | 16克  40克(含外壳)  |
GPIO引脚图

尺寸图

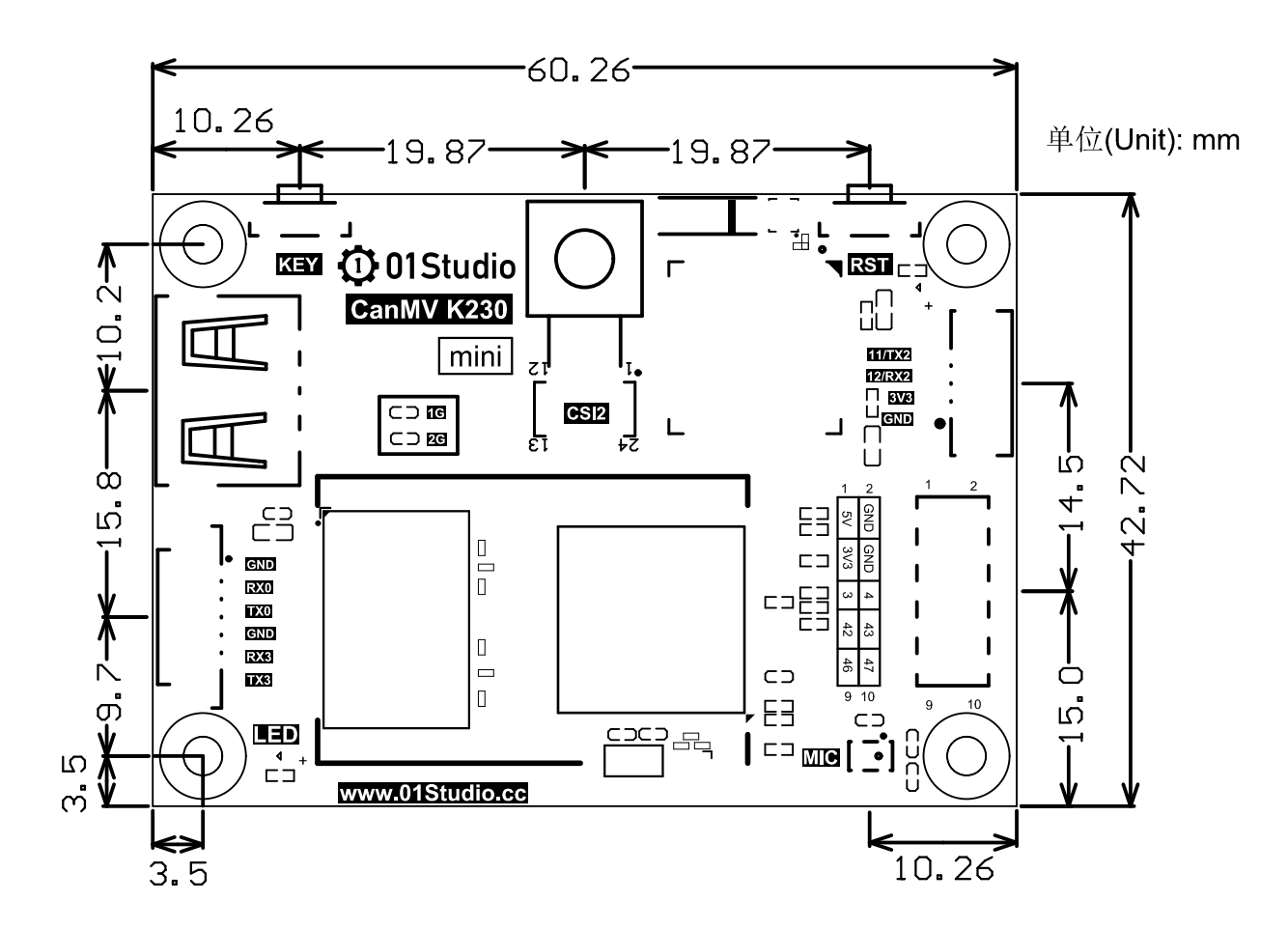

裸板尺寸

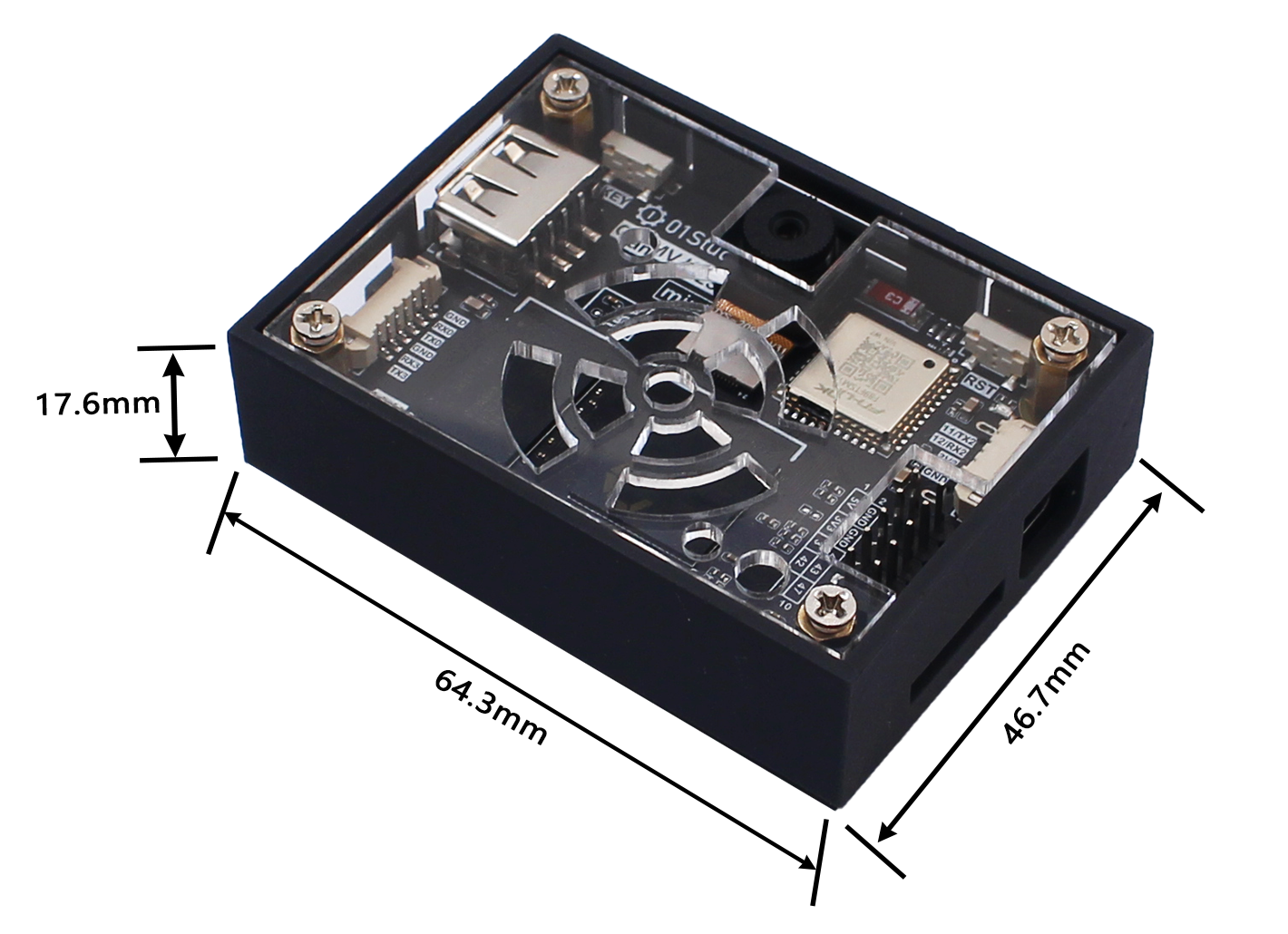

含外壳尺寸

2款开发板参数对比

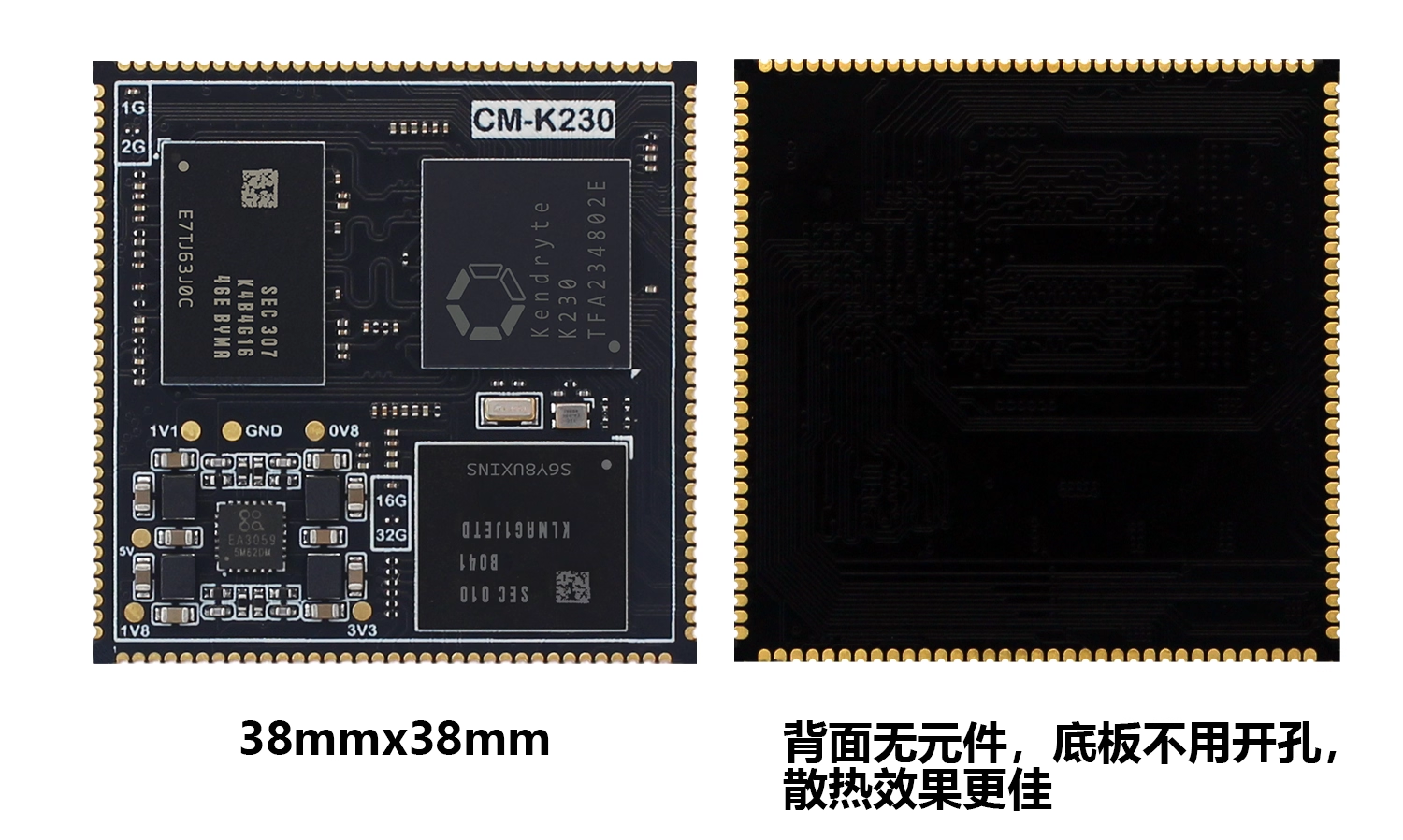

CM-K230核心板

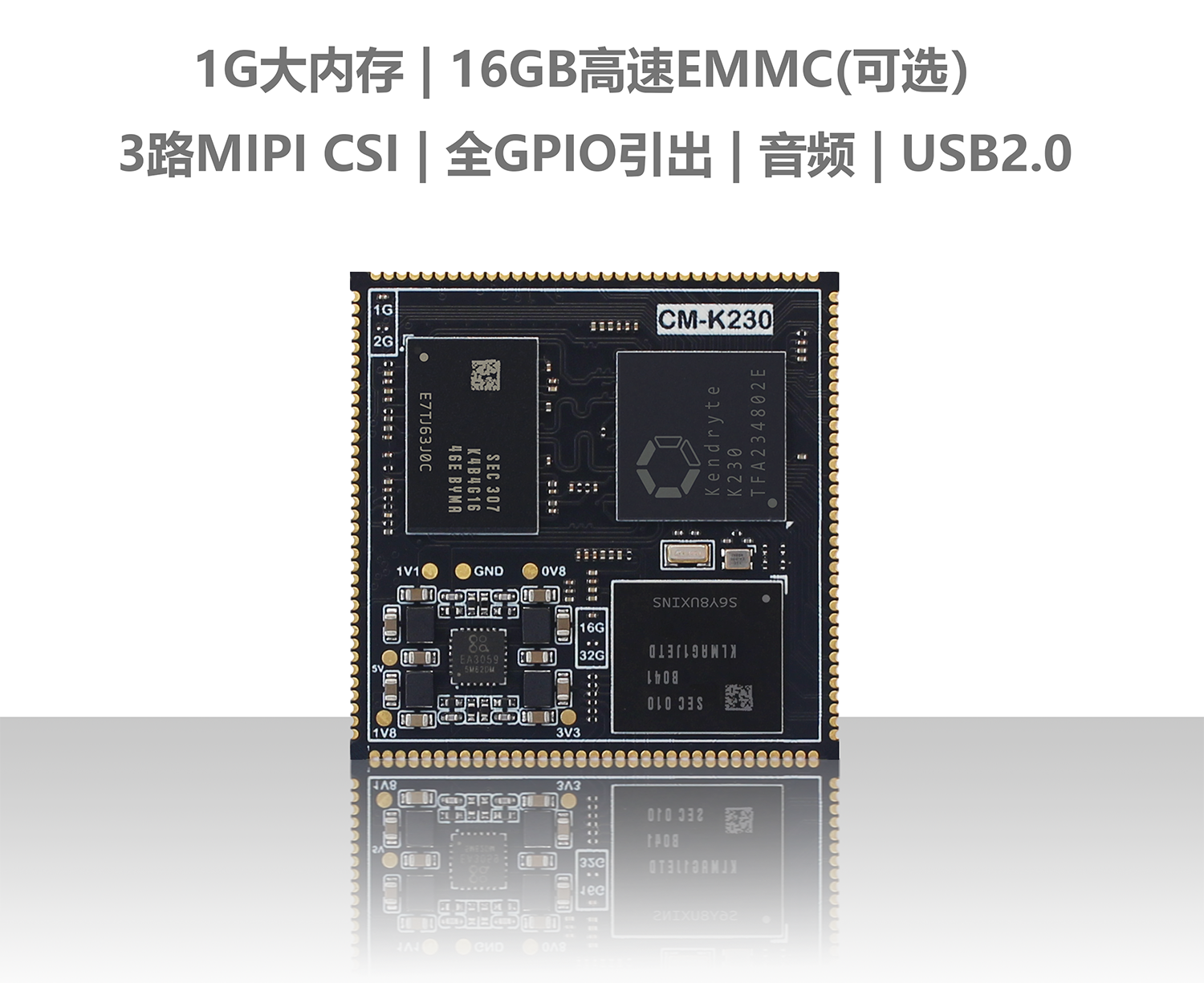

CM-K230是一款邮票孔封装的核心板。点击购买>>

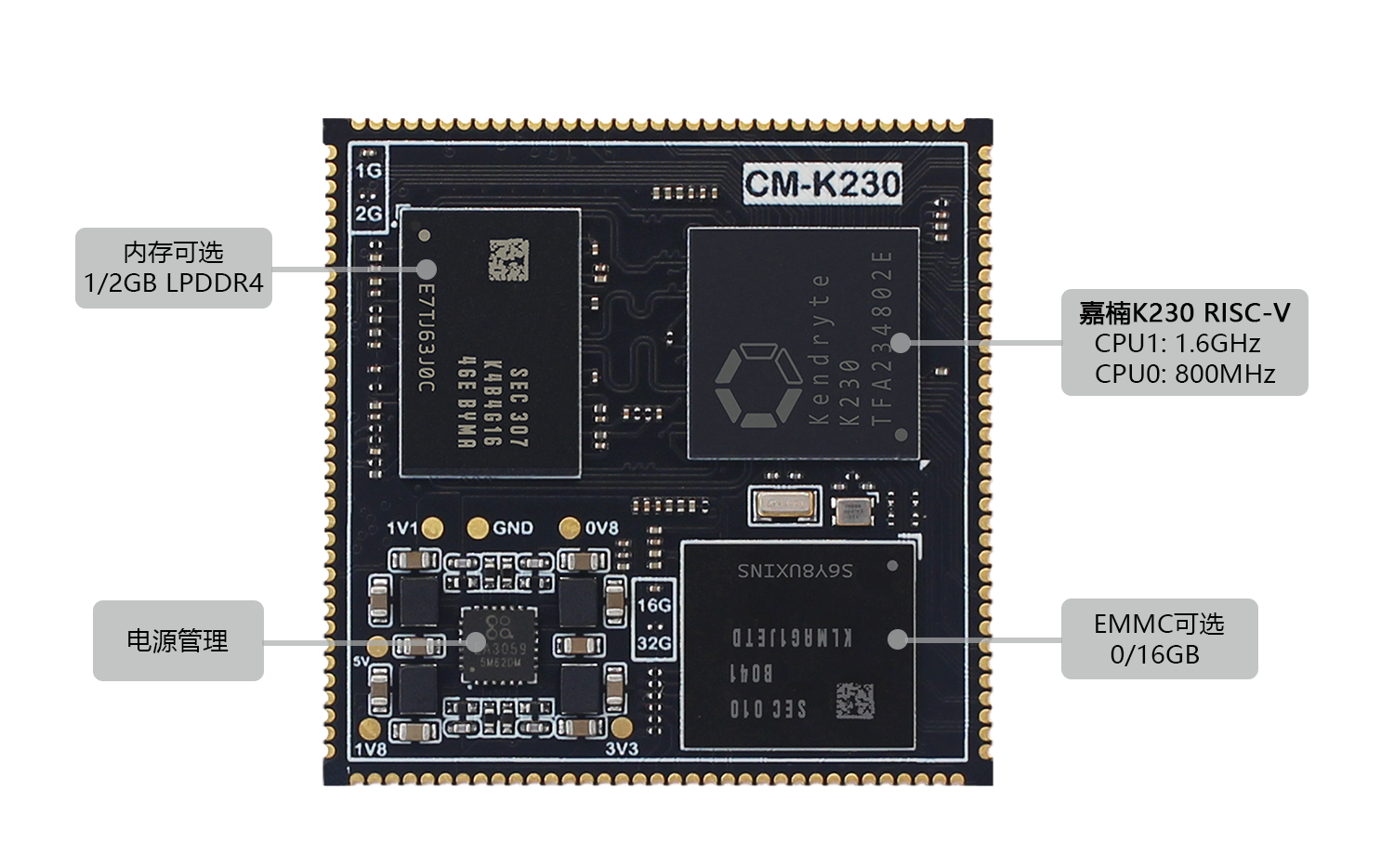

硬件资源

引脚说明

| 引脚 | 名称 | 功能 | 引脚 | 名称 | 功能 |
|---|---|---|---|---|---|
| 1 | GND | 电源地 | 71 | GND | 电源地 |
| 2 | GND | 电源地 | 72 | CSI1_D2_N | CSI1/摄像头 |
| 3 | GND | 电源地 | 73 | CSI1_D2_P | CSI1/摄像头 |
| 4 | VIN_5V | 电源输入/5V | 74 | CSI1_CLK_P | CSI1/摄像头 |
| 5 | VIN_5V | 电源输入/5V | 75 | CSI1_CLK_N | CSI1/摄像头 |
| 6 | VIN_5V | 电源输入/5V | 76 | CSI1_D3_P | CSI1/摄像头 |
| 7 | VOUT_3V3 | 电源输出/3V3/I(max)=300mA | 77 | CSI1_D3_N | CSI1/摄像头 |
| 8 | VOUT_1V8 | 电源输出/1V8/I(max)=100mA | 78 | GND | 电源地 |
| 9 | GPIO18 | OSPI_D2/QSPI1_CS2/QSPI0_D2 | 79 | DSI_D3_P | 显示屏 |
| 10 | GPIO19 | OSPI_D3/QSPI1_CS1/QSPI0_D3 | 80 | DSI_D3_N | 显示屏 |
| 11 | GPIO20 | OSPI_D4/QSPI1_CS0/PULSE_CNTR0 | 81 | DSI_D2_N | 显示屏 |
| 12 | GPIO21 | OSPI_D5/QSPI1_CLK/PULSE_CNTR1 | 82 | DSI_D2_P | 显示屏 |
| 13 | GPIO22 | OSPI_D6/QSPI1_D0/PULSE_CNTR2 | 83 | DSI_CLK_P | 显示屏 |
| 14 | GPIO23 | OSPI_D7/QSPI1_D1/PULSE_CNTR3 | 84 | DSI_CLK_N | 显示屏 |
| 15 | GPIO24 | OSPI_DQS/QSPI1_D2/PULSE_CNTR4 | 85 | DSI_D0_N | 显示屏 |
| 16 | GPIO25 | PWM5/QSPI1_D3/PULSE_CNTR5 | 86 | DSI_D0_P | 显示屏 |
| 17 | TFCARD_D0 | MMC0_D0 | 87 | DSI_D1_P | 显示屏 |
| 18 | TFCARD_D1 | MMC0_D1 | 88 | DSI_D1_N | 显示屏 |
| 19 | TFCARD_D2 | MMC0_D2 | 89 | GND | 电源地 |
| 20 | TFCARD_D3 | MMC0_D3 | 90 | BANK2_VDDIO | BANK2 IO参考电压 |
| 21 | TFCARD_CLK | MMC0_CLK | 91 | GPIO26 | MMC1_CLK/PDM_CLK |
| 22 | TFCARD_CMD | MMC0_CMD | 92 | GPIO27 | MMC1_CMD/PULSE_CNTR5/PDM_IN0 |
| 23 | BANK4_VDDIO | BANK4 IO参考电压 | 93 | GPIO28 | MMC1_D0/UART3_TXD/PDM_IN1 |
| 24 | GPIO50 | UART3_TXD/IIC2_SCL/QSPI0_CS4 | 94 | GPIO29 | MMC1_D1/UART3_RXD/3D_CTRL_IN |
| 25 | GPIO51 | UART3_RXD/IIC2_SDA/QSPI0_CS3 | 95 | GPIO30 | MMC1_D2/UART3_RTS/3D_CTRL_OUT1 |
| 26 | GPIO52 | UART3_RTS/PWM4/IIC3_SCL | 96 | GPIO31 | MMC1_D3/UART3_CTS/3D_CTRL_OUT2 |
| 27 | GPIO53 | UART3_CTS/PWM5/IIC3_SDA | 97 | GPIO32 | IIC0_SCL/IIS_CLK/UART3_TXD |
| 28 | GPIO54 | QSPI0_CS0/MMC1_CMD/PWM0 | 98 | GPIO33 | IIC0_SDA/IIS_WS/UART3_RXD |
| 29 | GPIO55 | QSPI0_CLK/MMC1_CLK/PWM1 | 99 | GPIO34 | IIC1_SCL/IIS_D_IN0/PDM_IN3/UART3_RTS |
| 30 | GPIO56 | QSPI0_D0/MMC1_D0/PWM2 | 100 | GPIO35 | IIC1_SDA/IIS_D_OUT0/PDM_IN1/UART3_CTS |
| 31 | GPIO57 | QSPI0_D1/MMC1_D1/PWM3 | 101 | GPIO36 | IIC3_SCL/IIS_D_IN1/PDM_IN2/UART4_TXD |
| 32 | GPIO58 | QSPI0_D2/MMC1_D2/PWM4 | 102 | GPIO37 | IIC3_SDA/IIS_D_OUT1/PDM_IN0/UART4_RXD |
| 33 | GPIO59 | QSPI0_D3/MMC1_D3/PWM5 | 103 | BANK5_VDDIO | BANK5 IO参考电压 |
| 34 | GPIO60 | PWM0/IIC0_SCL/QSPI0_CS2  /HSYNC1  | 104 | GPIO62 | M_CLK2/UART3_DE |
| 35 | GPIO61 | PWM1/IIC0_SDA/QSPI0_CS1  /VSYNC1  | 105 | GPIO63 | M_CLK3/UART3_RE |
| 36 | GND | 电源地 | 106 | GND | 电源地 |
| 37 | USB1_N | USB1- | 107 | BANK0_VDDIO | BANK0 IO参考电压 |
| 38 | USB1_P | USB1+ | 108 | GPIO2 | JTAG_TCK/PULSE_CNTR0 |
| 39 | USB1_ID | USB1 ID | 109 | GPIO3 | JTAG_TDI/PULSE_CNTR1/UART1_TXD |
| 40 | USB0_P | USB0+ | 110 | GPIO4 | JTAG_TDO/PULSE_CNTR2/UART1_RXD |
| 41 | USBO_N | USB0- | 111 | GPIO5 | JTAG_TMS/PULSE_CNTR3/UART2_TXD |
| 42 | USBO_ID | USB0 ID | 112 | GPIO6 | JTAG_TMS/PULSE_CNTR3/UART2_TXD |
| 43 | ADC0 | ADC0/量程1.8V | 113 | GPIO7 | JTAG_RST/PULSE_CNTR4/UART2_RXD |
| 44 | ADC1 | ADC1/量程1.8V | 114 | GPIO8 | PWM2/IIC4_SCL |
| 45 | ADC2 | ADC2/量程1.8V | 115 | GPIO9 | PWM3/IIC4_SDA |
| 46 | ADC3 | ADC3/量程1.8V | 116 | GPIO10 | PWM4/UART1_TXD/IIC1_SCL |
| 47 | ADC4 | ADC4/量程1.8V | 117 | GPIO11 | 3D_CTRL_IN/UART1_RXD/IIC1_SDA |
| 48 | ADC5 | ADC5/量程1.8V | 118 | GPIO12 | 3D_CTRL_OUT1/UART2_TXD/IIC2_SCL |
| 49 | GND | 电源地 | 119 | GPIO23 | 3D_CTRL_OUT2/UART2_RXD/IIC2_SDA |
| 50 | MIC_BIAS | 麦克风供电/1.8V | 120 | BOOT0 | 默认MMC0启动 |
| 51 | MIC_NL | 麦克风/左- | 121 | BOOT1 | 默认MMC0启动 |
| 52 | MIC_PL | 麦克风/左+ | 122 | RSTN | 复位/1.8V电平 |
| 53 | MIC_NR | 麦克风/右- | 123 | BANK3_VDDIO | BANK3 IO参考电压 |
| 54 | MIC_PR | 麦克风/右+ | 124 | GPIO38 | UART0_TXD/QSPI1_CS0/HSYNC0 |
| 55 | HP_OUTL | 音频输出/左声道 | 125 | GPIO39 | UART0_RXD/QSPI1_CLK/VSYNC0 |
| 56 | HP_OUTR | 音频输出/右声道 | 126 | GPIO40 | UART1_TXD/IIC1_SCL/QSPI1_D0 |
| 57 | GND | 电源地 | 127 | GPIO41 | UART1_RXD/IIC1_SDA/QSPI1_D1 |
| 58 | CSI2_CLK_P | CSI2/摄像头 | 128 | GPIO42 | UART1_RXD/UART1_RTS/PWM0/QSPI1_D2 |
| 59 | CSI2_CLK_N | CSI2/摄像头 | 129 | GPIO43 | UART1_CTS/PWM1/QSPI1_D3 |
| 60 | CSI2_D4_N | CSI2/摄像头 | 130 | GPIO44 | UART2_TXD/IIC3_SCL/SPI2AXI_CLK |
| 61 | CSI2_D4_P | CSI2/摄像头 | 131 | GPIO45 | UART2_RXD/IIC3_SDA/SPI2AXI_CS |
| 62 | CSI2_D5_P | CSI2/摄像头 | 132 | GPIO46 | UART2_RTS/PWM2/IIC4_SCL |
| 63 | CSI2_D5_N | CSI2/摄像头 | 133 | GPIO47 | UART2_CTS/PWM3/IIC4_SDA |
| 64 | GND | 电源地 | 134 | GPIO48 | UART4_TXD/IIC0_SCL/SPI2AXI_DIN |
| 65 | CSI0_D1_N | CSI0/摄像头 | 135 | GPIO49 | UART4_RXD/IIC0_SDA/SPI2AXI_DOUT |
| 66 | CSI2_D1_P | CSI0/摄像头 | 136 | BANK1_VDDIO | BANK1 IO参考电压 |
| 67 | CSI2_CLK_N | CSI0/摄像头 | 137 | GPIO14 | OSPI_CS/QSPI0_CS0 |
| 68 | CSI2_CLK_P | CSI0/摄像头 | 138 | GPIO15 | OSPI_CLK/QSPI0_CLK |
| 69 | CSI2_D0_P | CSI0/摄像头 | 139 | GPIO16 | OSPI_D0/QSPI1_CS4/QSPI0_D0 |
| 70 | CSI2_D0_N | CSI0/摄像头 | 140 | GPIO17 | OSPI_D1/QSPI1_CS3/QSPI0_D1 |
尺寸图

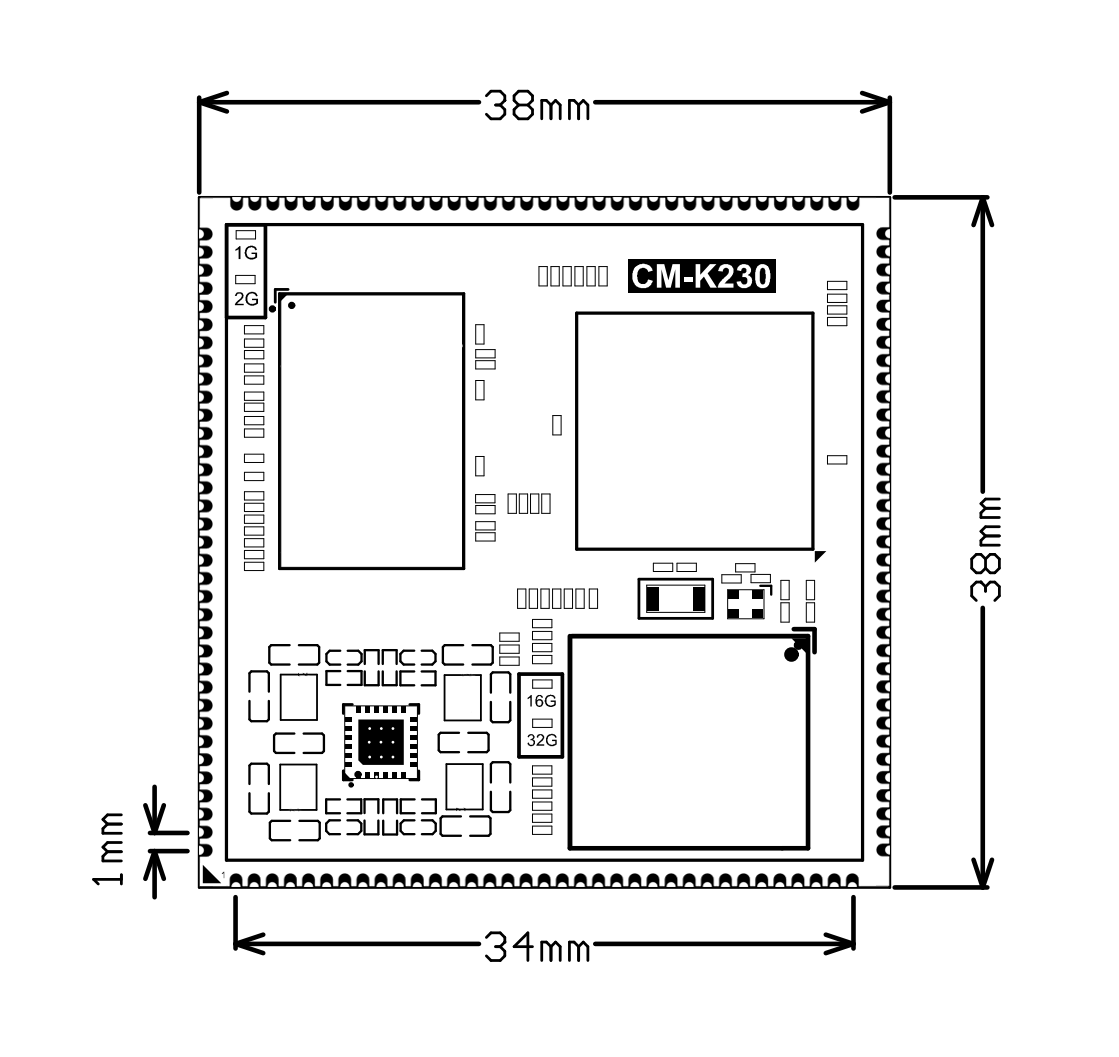

核心板尺寸

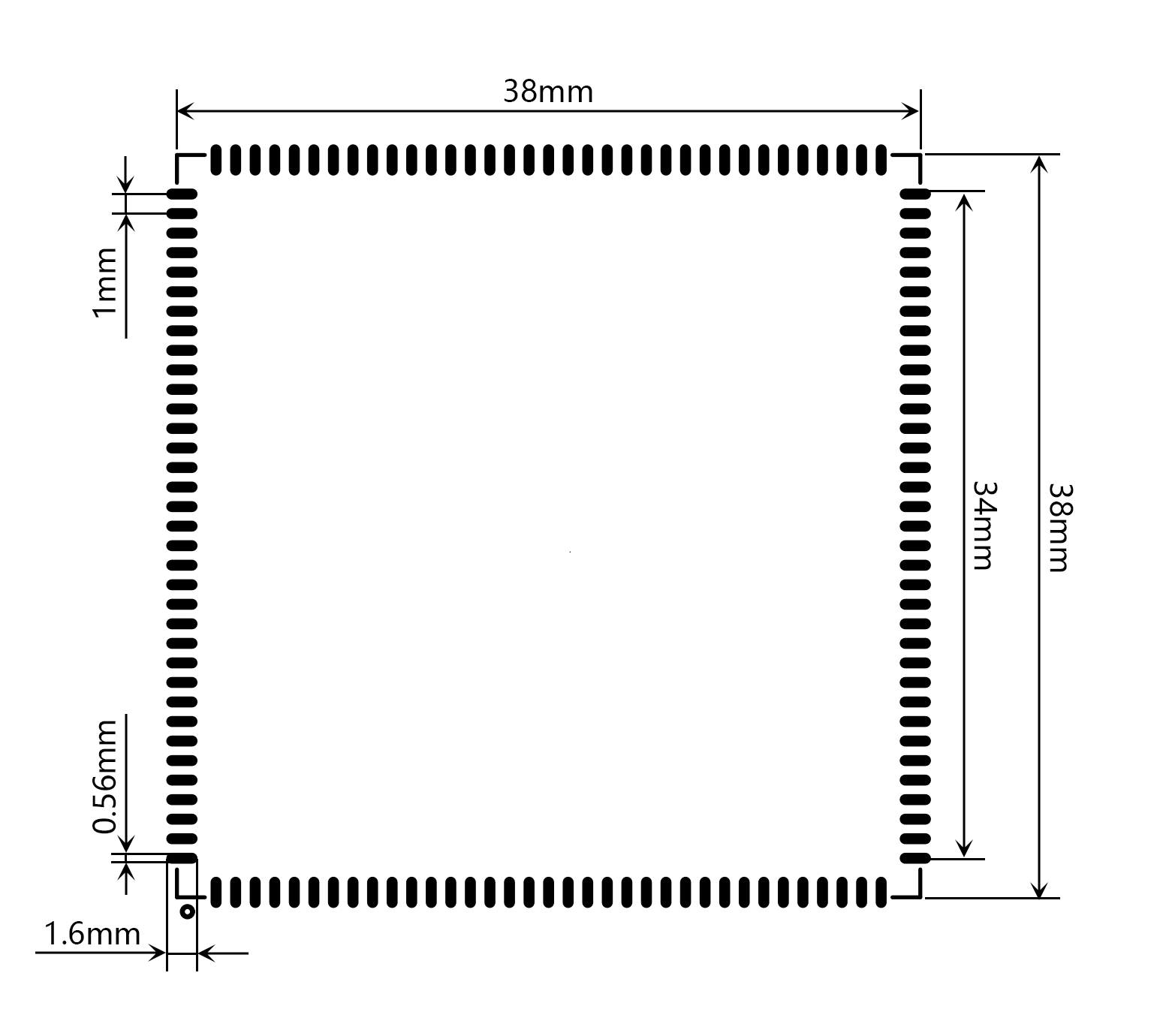

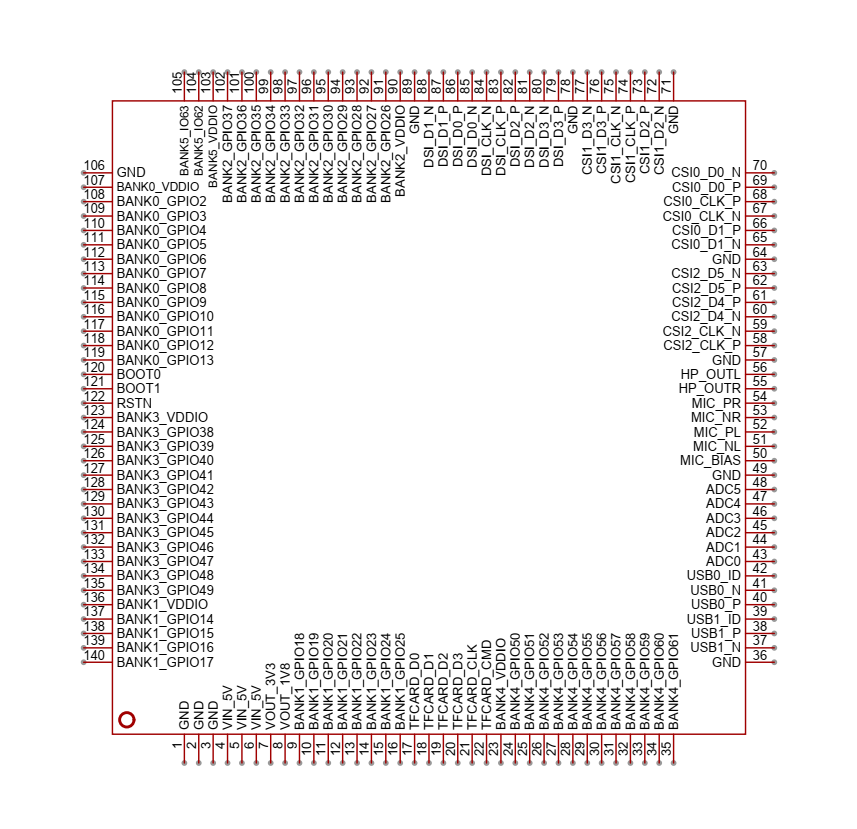

推荐封装

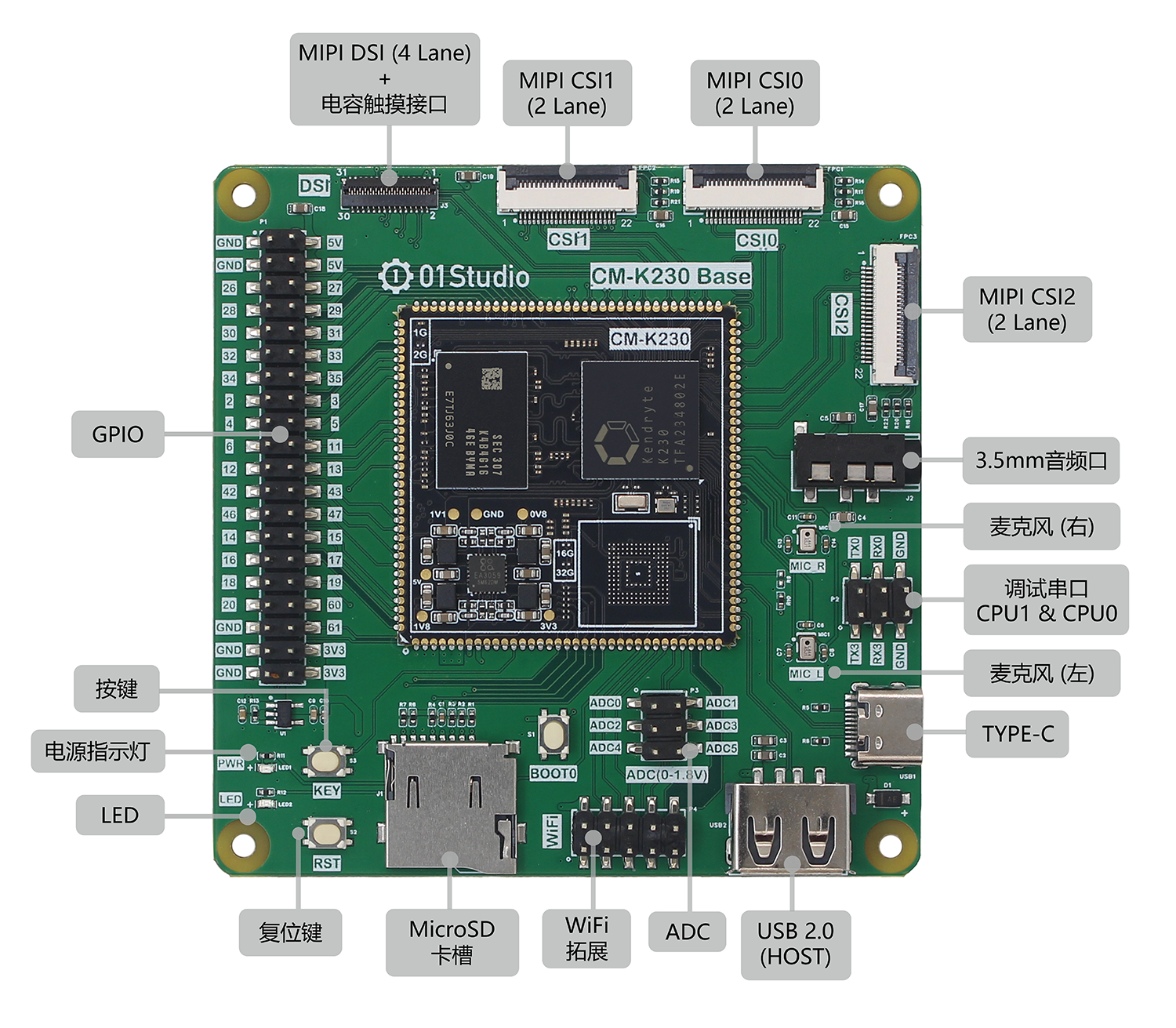

CM-K230底板

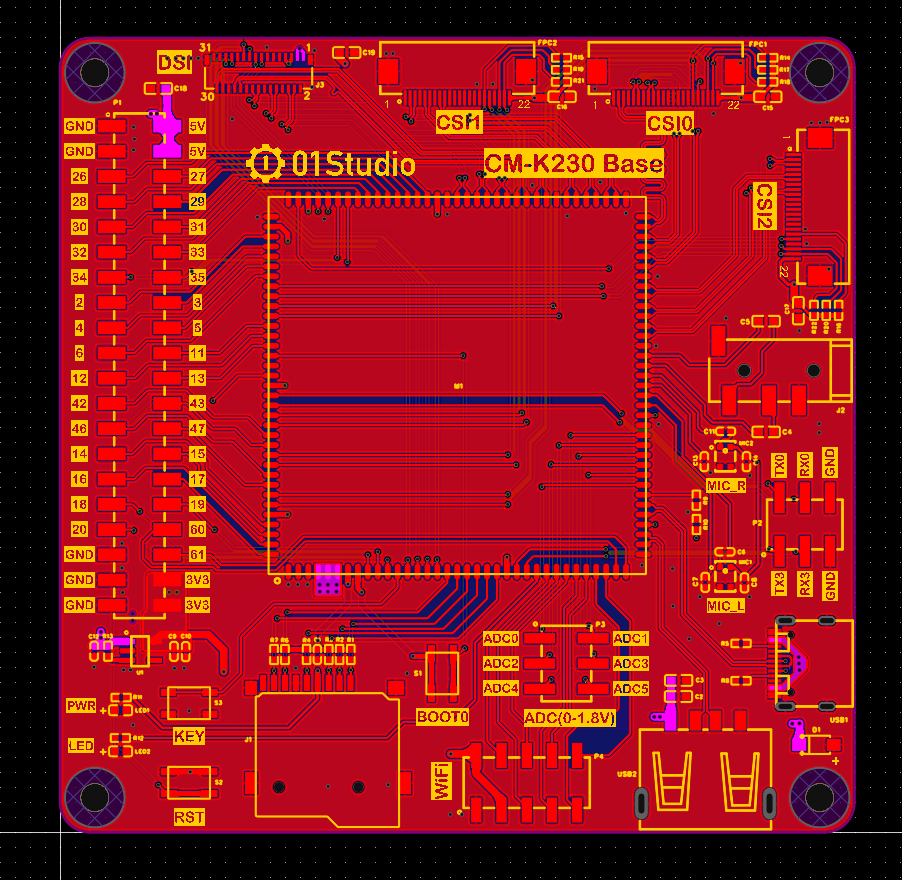

底板PCB参考工程:点击打开>>

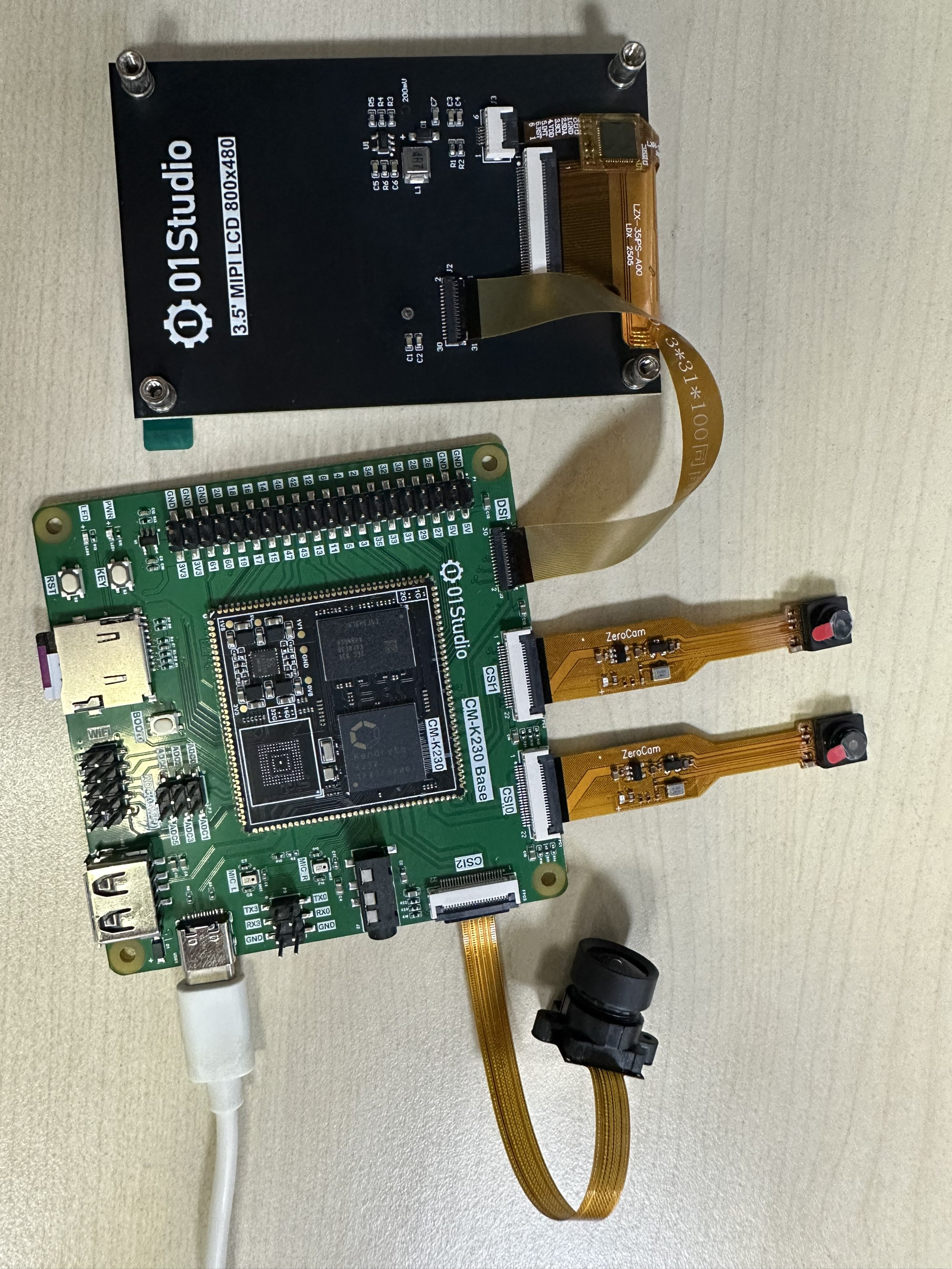

CM-K230核心板套件LCD和摄像头组装如下图,所有排线金手指均朝下安装。

K230芯片参数

| K230芯片参数 | |
|---|---|
| CPU | ● CPU1: RISC-V处理器 , 1.6GHz, 32KB I-cache, 32KB D-cache, 256KB L2 Cache, 128bit RVV 1.0扩展 ● CPU0: RISC-V处理器 , 800MHz, 32KB I-cache, 32KB D-cache, 128KB L2 Cache  |
| KPU | 6TOPS等效算力,支持INT8和INT16 典型网络性能: Resnet50 ≥ 85fps @ INT8;Mobilenet_v2 ≥ 670fps @ INT8;YOLO V5s ≥ 38fps @ INT8  |
| DPU | 3D结构光深度引擎,最大分辨率支持1920x1080 |
| VPU | H.264和H.265视频编解码,最大支持4096x4096 编码器性能:4K@20fps 解码器性能:4K@40fps JEPG编解码器:最大支持8K(8192x8192)分辨率  |
| 图像输入 | 最大支持3路MIPI CSI输入:1x4 lane+1x2 lane 或 3x2 lane |
| 显示输出 | 1路MIPI DSI (1x4lane或1x2lane), 最大支持1920x1080 |
| 外设接口 | ● 5 x UART  ● 5 x I2C ● 1 x I2S ● 6 x PWM ● 64 x GPIO + 8 x PMU GPIO ● 2 x USB 2.0 OTG ● 2 x SDxC: SD3.0, EMMC 5.0 ● 3 x SPI: 1 x OSPI + 2 x QSPI ● Timer / RTC / WDT  |
