产品参数

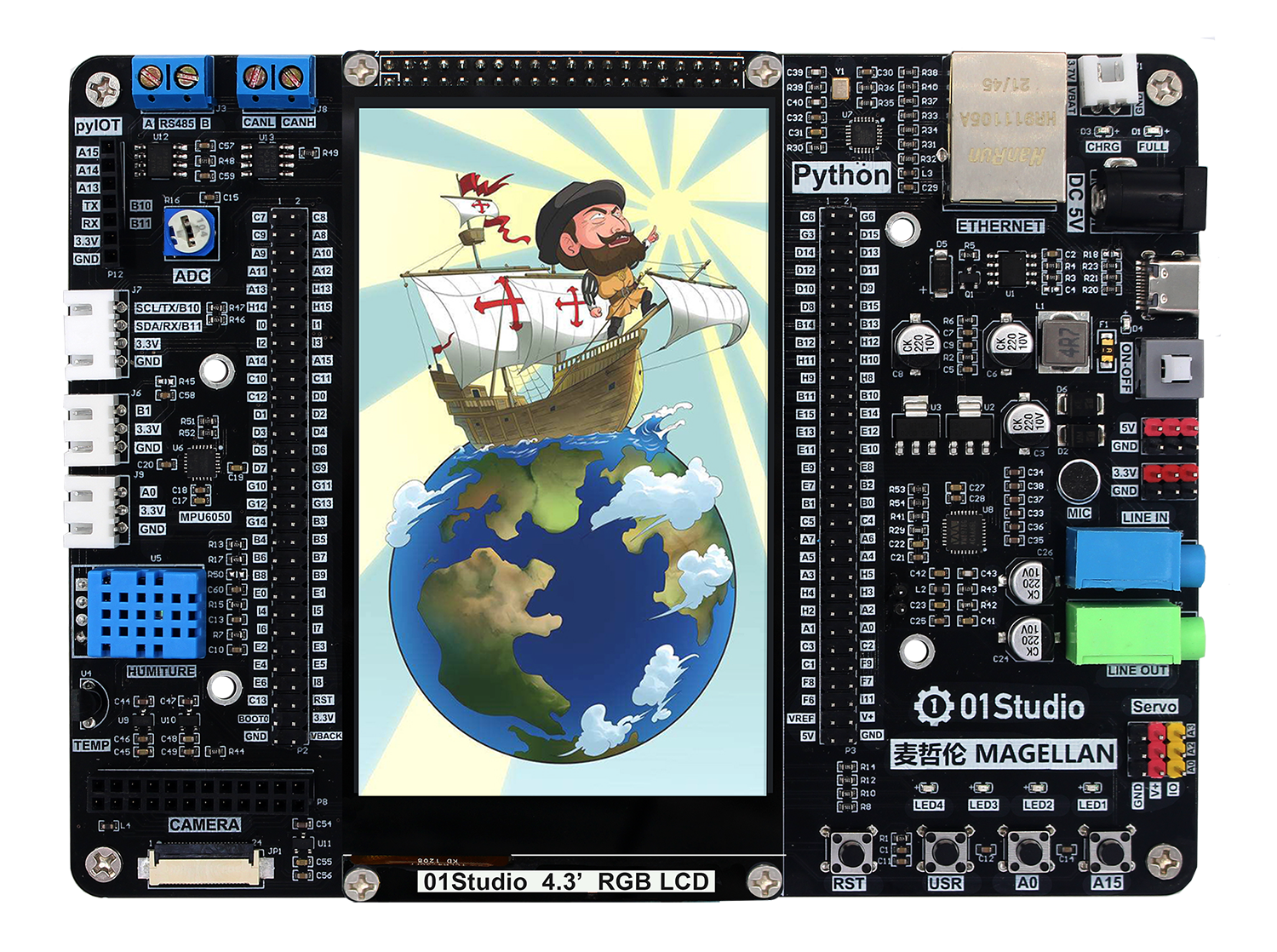

麦哲伦开发板
麦哲伦开发板基于STM32平台，主控芯片使用STM32H743IIT6。通过01Studio MicroPython固件能使用Python编程轻松玩转所有资源。

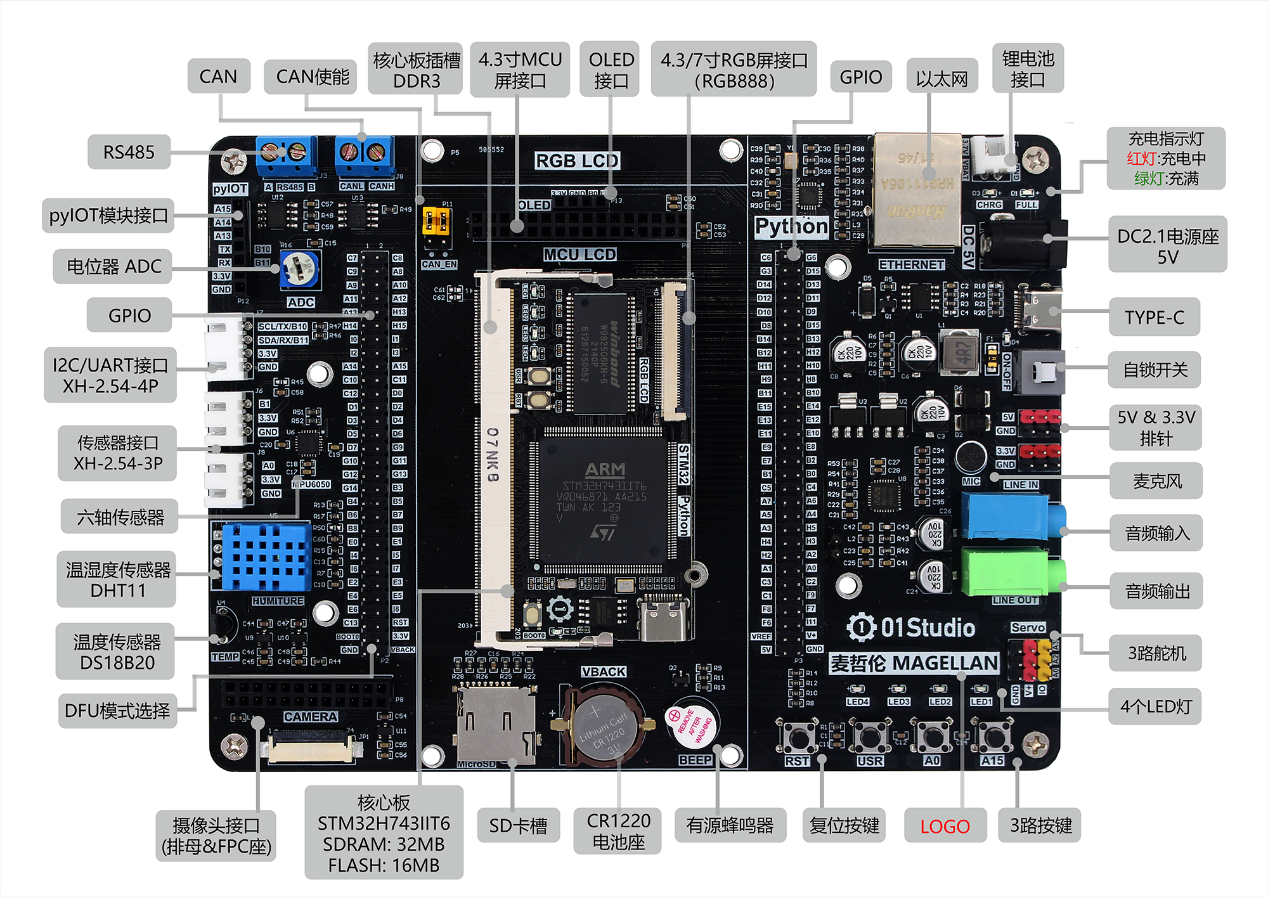

硬件资源
详细参数
| 产品参数 | |
|---|---|
| 主控 | STM32H743IIT6 / ARM 32-bit Cortex-M7 @ 480MHz / 内部FLASH: 2M Bytes, 内部RAM: 1M Bytes |
| 存储 | 外部SRAM: 32M Bytes |
| 外部Flash: 16M Bytes | |
| SDIO: MicroSD卡插槽，最大支持128GB | |
| 传感器 | 温度传感器: DS18B20 |
| 温湿度传感器: DHT11 | |
| 六轴传感器: MPU6050 (3轴加速度+3轴陀螺仪) | |
| 传感器外接: 2路 3P防呆接口 | |
| 输入/输出 | LED: 4个 |
| 按键: 4个 （1个复位按键+3个功能按键） | |
| 电位器: ADC输入 | |
| 蜂鸣器：有源蜂鸣器 | |
| OLED显示屏接口：I2C接口 | |
| 4.3寸显示屏（电容触摸）接口：MUC屏 | |
| 4.3寸 / 7 显示屏（电容触摸）接口：RGB888，通过排线连接 | |
| 多媒体 | 音频解码芯片: 播放音频和录音 |
| 麦克风输入: 录音 | |
| 板载扬声器: 8欧1W（带音腔） | |
| 立体音频输入/输出：3.5mm耳机座接口 | |
| 摄像头接口：支持OV2640（可通过排线延长） | |
| 通讯 | USB: TYPE-C接口（供电、烧写、UART、REPL调试多合一） |
| 百兆以太网接口 | |
| CAN接口 | |
| RS485接口：有源蜂鸣器 | |
| pyIOT：无线模块接口 | |
| UART/I2C：4P防呆接口 | |
| 其它 | 舵机接口: 3路 （SG90小电流舵机） |
| 引出所有GPIO：标准2.54mm排针 | |
| 电源 | USB(TYPE-C)供电: 5V |
| 电源适配器：DC2.1 / 5V | |
| 锂电池供电：3.6~4.2V （板载锂电池充电电路） | |
| RTC后备电池：CR1220 | |
| 排针供电：5V |
| 外观规格 | |
|---|---|
| 尺寸 | 160 x 120mm |

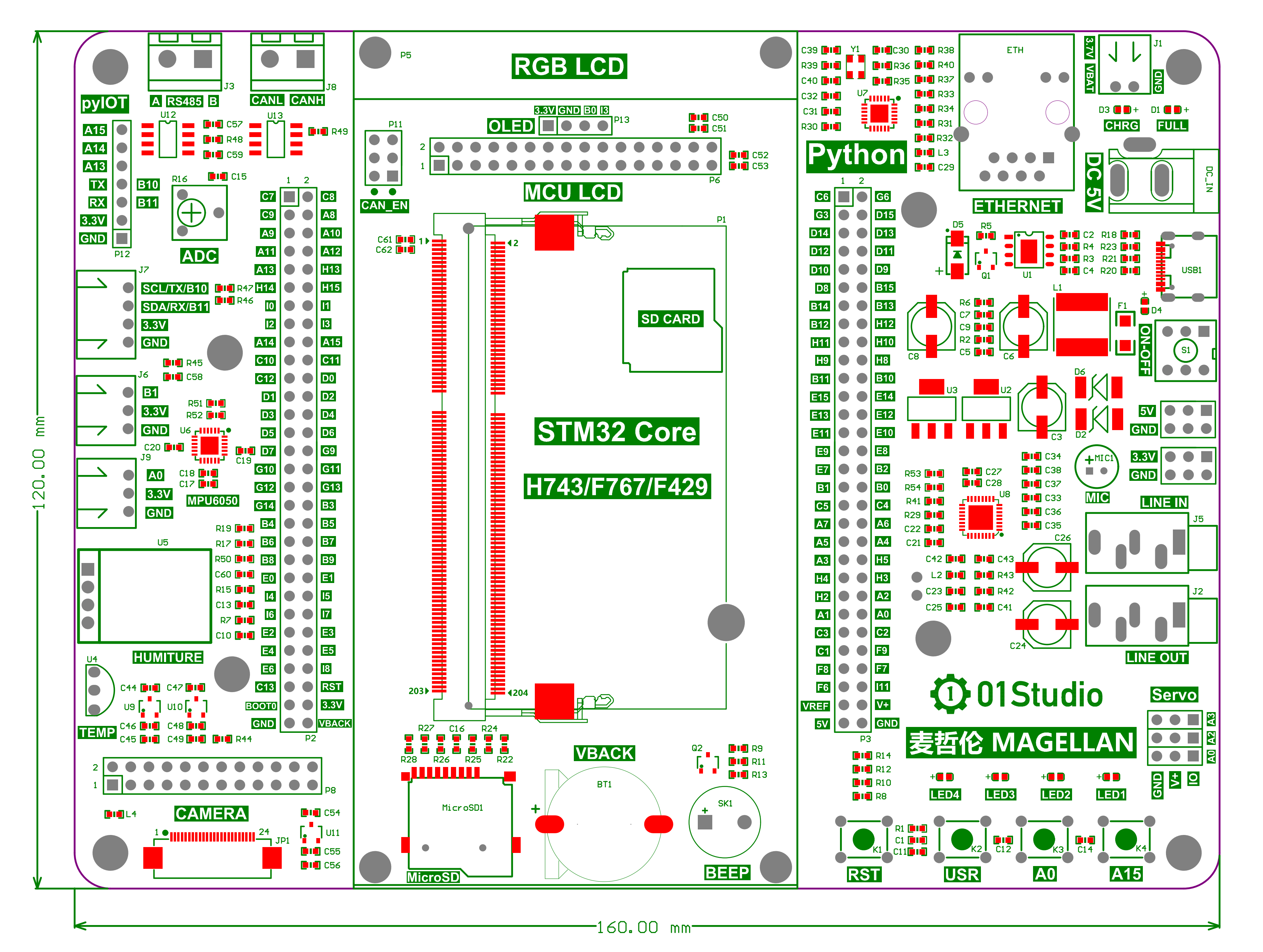

尺寸图
麦哲伦 STM32H743IIT6核心板
麦哲伦核心板保留了哥伦布开发板最小系统电路，固件通用，体积小巧，通过金手指引出全部IO，方便DIY。点击购买>>
硬件资源

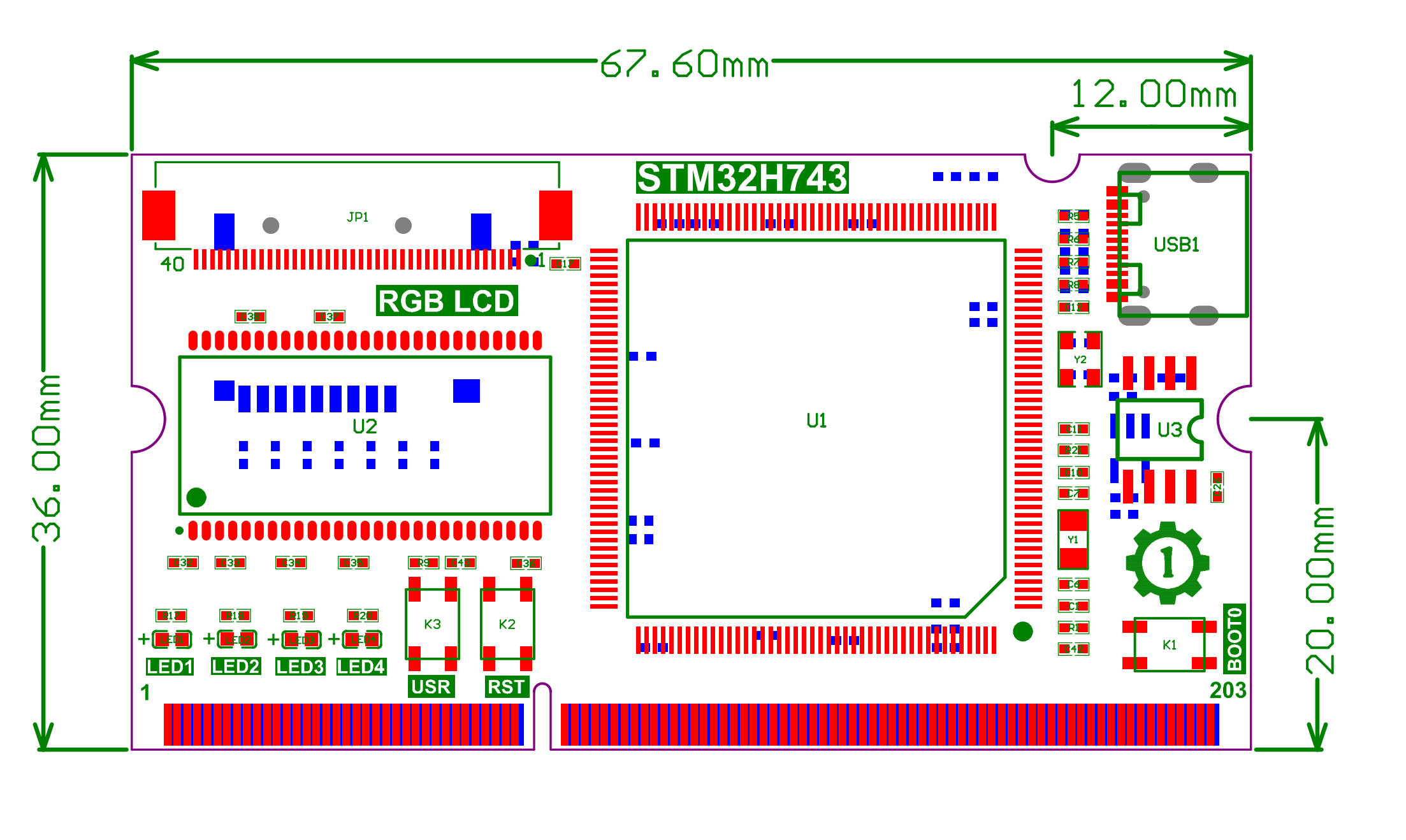

尺寸图
核心板配套简易底板
硬件资源
尺寸图
