继电器

前言​

CyberCAM K230开发板GPIO输出的电平是3.3V的，这是不能直接控制一些高电压的设备，比如电灯（220V）。这时候就可以使用我们常用的低压控制高压模块—继电器。

实验目的​

使用按键控制继电器通断。

实验讲解​

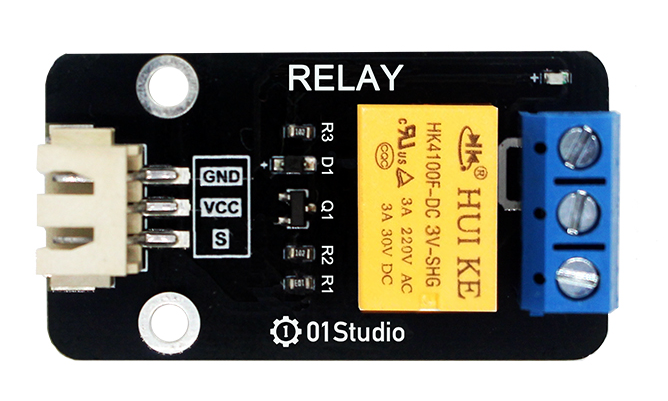

下图01Studio官方的的继电器模块，左侧低压控制接口主要有供电引脚和信号控制引脚（供电电压一般为3.3V，具体以厂家参数为准）。右侧蓝色为高压部分，可连接220V电器。点击购买>>

提示

建议使用3.3V电平控制的继电器，因为CyberCAM K230开发板GPIO输出为3.3V，使用5V控制的继电器操作不当可能会烧坏开发板。

relay1

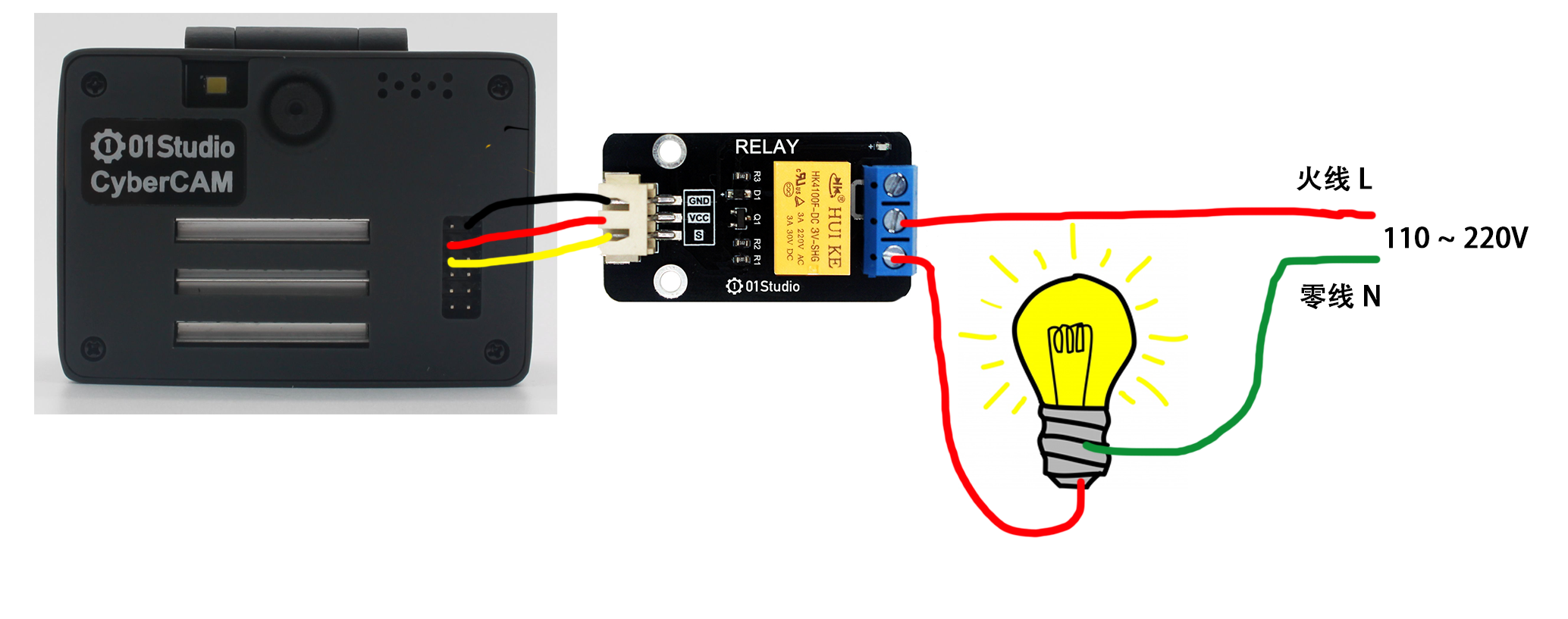

下图为电器连接示意图(这里连接到IO14)，左侧为低压控制部分，右侧为高压控制部分 (接线注意用电安全)：

relay2

继电器跟前面gpio章节LED的操作方式类似，只需要将模块信号引脚连接到CyberCAM K230开发板的GPIO引脚，然后通过编程控制CyberCAM K230开发板GPIO引脚高低电平变化即可控制继电器，从而控制高压开关通断。

digitalio对象​

在CircuitPython中可以直接使用 digitalio（数字 IO）模块编程实现IO输入从而实现按键的输入电平检测。具体介绍如下表：

构造函数​

relay=digitalio.DigitalInOut(pin)

参数说明：

  • pin 开发板引脚编号。例：board.PB6

使用方法​

relay.direction = value

引脚定义输入/输出。value匹配值如下：

  • digitalio.Direction.INPUT ：输入。
  • digitalio.Direction.OUTPUT ：输出。

relay.pull = value

设置上下拉电阻。value匹配值如下：

  • digitalio.Pull.UP :上拉。
  • digitalio.Pull.DOWN :下拉。

relay.value = value

GPIO输出值。value匹配值如下：

  • True 或 1 ：高电平。
  • False 或 0 ：低电平。

更多用法请阅读官方文档：
https://docs.circuitpython.org/en/latest/shared-bindings/digitalio/index.html

在本实验中我们通过按键来实现继电器通断，按一下打开，再按一下关闭，如此循环。代码编写流程图如下：

参考代码​

'''
实验名称：继电器
实验平台：CyberCAM
'''

#导入相关模块
import board,time
from digitalio import DigitalInOut, Direction, Pull

#构建继电器对象和初始化
relay = DigitalInOut(board.IO14) #定义引脚编号
relay.direction = Direction.OUTPUT  #IO为输出
relay.value = 1 #初始化关闭继电器

#构建按键对象和初始化
switch = DigitalInOut(board.KEY) #定义引脚编号
switch.direction = Direction.INPUT #IO为输入

state = 1 #继电器初始状态，高电平关闭

while True:

    if switch.value == 0: #按键被按下
        time.sleep(0.01) #延时10ms消抖
        if switch.value == 0: #按键被按下
            state = not state #状态翻转
            relay.value = state #改变继电器状态

            #等待按键释放
            while switch.value ==0:
                pass

实验结果​

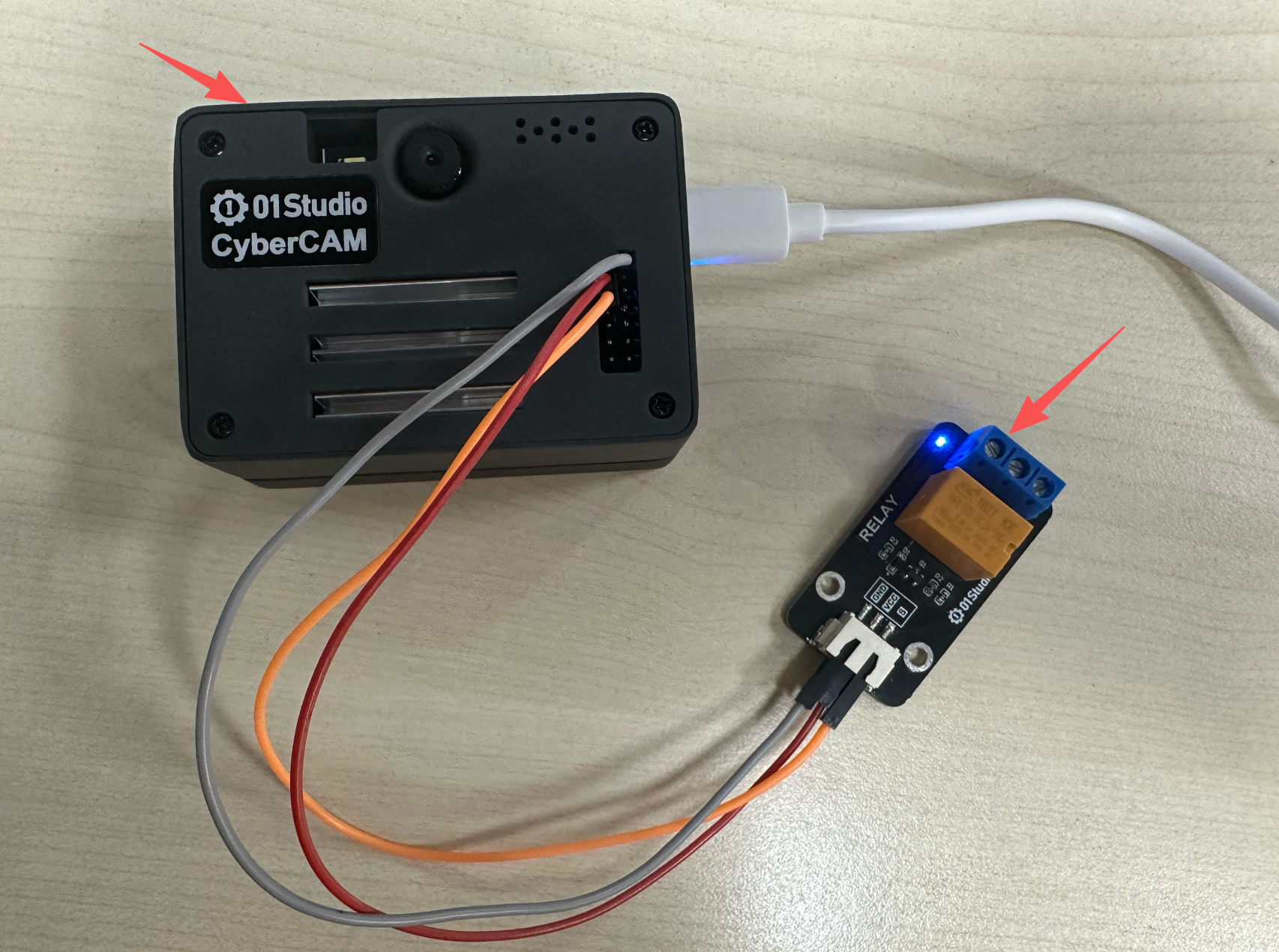

运行代码，当通过按键控制继电器通断（对应蓝色指示灯亮灭）

relay3
