前言​

万物互联是趋势，pyBaord不具备WiFi功能，但其强大的库基础了W5500以太网模块函数代码，我们可以轻松通过MicroPython编程实现pyboard连接互联网。

实验平台​

pyBoard开发套件和W5500以太网模块。（可以选配OLED）

connect

实验目的​

编程实现连接路由器，将IP地址等相关信息通过串口终端打印和OLED显示。

实验讲解​

连接路由器上网是我们每天都做的事情，日常生活中我们只需要知道路由器的账号和密码，就能使用电脑或者手机连接到无线路由器，然后上网冲浪。

pybaord带network固件已经集成了network模块，开发者使用内置的network模块函数可以非常方便地连接上路由器。我们先来看看network模块的构造函数和使用方法。

network对象​

构造函数​

wlan = network.WIZNET5K(spi, pin_cs, pin_rst)

构建W5500以太网模块连接对象。

  • spi: SPI引脚
  • pin_cs: 模块片选引脚
  • pin_rst: 模块中断引脚

使用方法​

nic.active(value)

激活或停用网络接口。

  • True: 激活网络接口;
  • False: 关闭网络接口。

nic.isconnected()

检查设备是否已经连接上。返回 Ture:已连接；False:未连接。



nic.ifconfig([(ip, subnet, gateway, dns)])

配置WiFi信息，当参数为空时表示查看WiFi连接信息。

  • ip: IP地址；
  • subnet : 子网掩码；
  • gateway: 网关地址；
  • dns : DNS信息。

例：nic.ifconfig(('192.168.1.110', '255.255.255.0', '192.168.1.1', '8.8.8.8')) 。


更多用法请阅读官方文档：
https://docs.01studio.cc/library/network.WIZNET5K.html

从上表可以看到MicroPython通过模块封装，让联网变得非常简单。代码编写流程如下：

参考代码​

'''
实验名称：W5500以太网模块连接网络
版本：v1.0
平台：pyBoard开发套件
作者：01Studio
说明：通过Socket编程实现pyBoard+W5500以太网模块连接网络。
'''

import network,usocket,machine
from machine import SoftI2C,Pin,SPI
from ssd1306 import SSD1306_I2C

#初始化相关模块，OLED引脚换成了Y9、Y10
i2c = SoftI2C(sda=Pin('Y10'), scl=Pin('Y9'))
oled = SSD1306_I2C(128, 64, i2c, addr=0x3c)

#以太网模块初始化
nic = network.WIZNET5K(SPI(2), 'Y5', 'Y4')
nic.active(True)
nic.ifconfig('dhcp')

print('Connecting to network:')

#判断网络是否连接成功
if nic.isconnected():

    print(nic.ifconfig()) #打印IP信息

    #OLED数据显示
    oled.fill(0)   #清屏背景黑色
    oled.text('IP/Subnet/GW:',0,0)
    oled.text(nic.ifconfig()[0], 0, 20)
    oled.text(nic.ifconfig()[1],0,38)
    oled.text(nic.ifconfig()[2],0,56)
    oled.show()

else:

     print('Connect Error!')

实验结果​

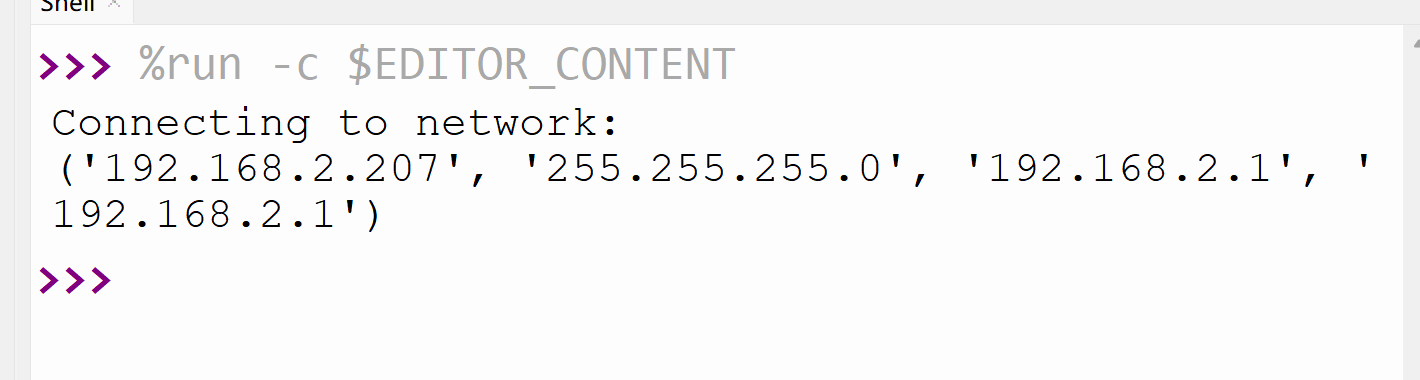

运行程序，可以观察到成功联网串口终端打印IP等信息:

connect

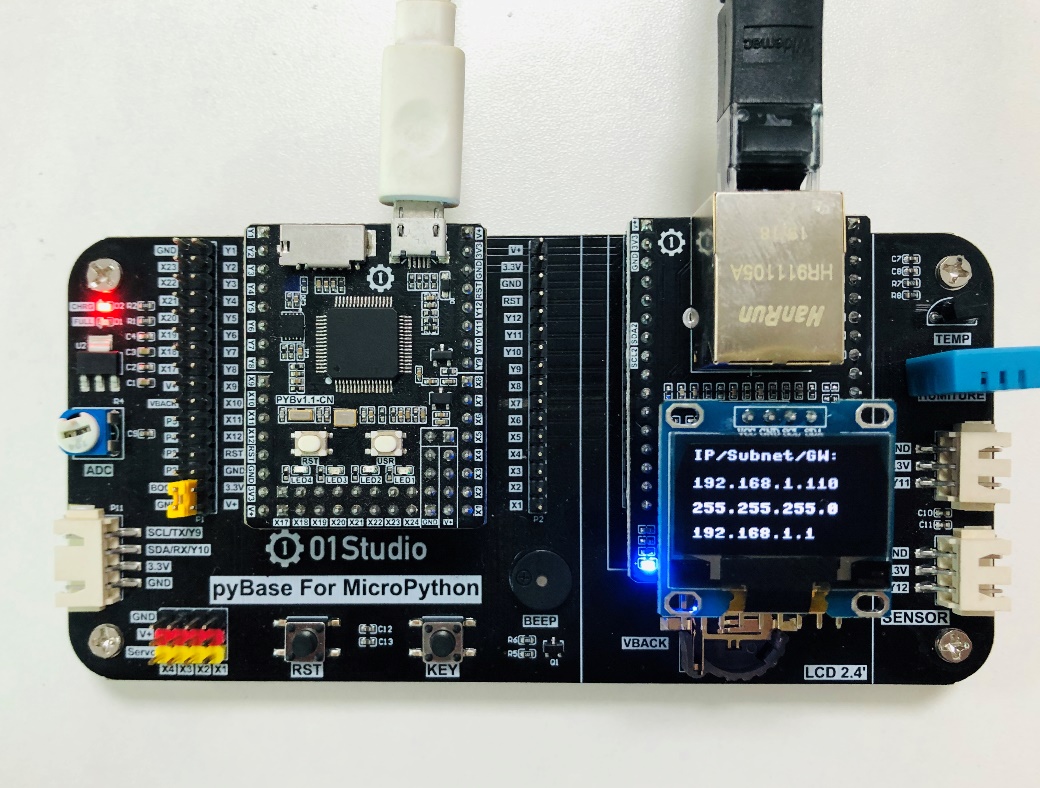

OLED屏同时也显示IP信息:

connect

本节是联网应用的基础，成功连接到路由器的实验后，后面就可以做socket和MQTT等相关网络通信的应用了。
