拍照

前言

生活中充满着形形式式的摄像头，其被广泛应用在各行业，如照相机、手机相机、安防监控等。使用摄像头可以拍照，记录美好瞬间。

实验平台

pyWiFi-ESP32-S3开发套件、3.2寸显示屏、OV2640摄像头。

实验目的

编写实现OV2640摄像头拍摄图片。

实验讲解

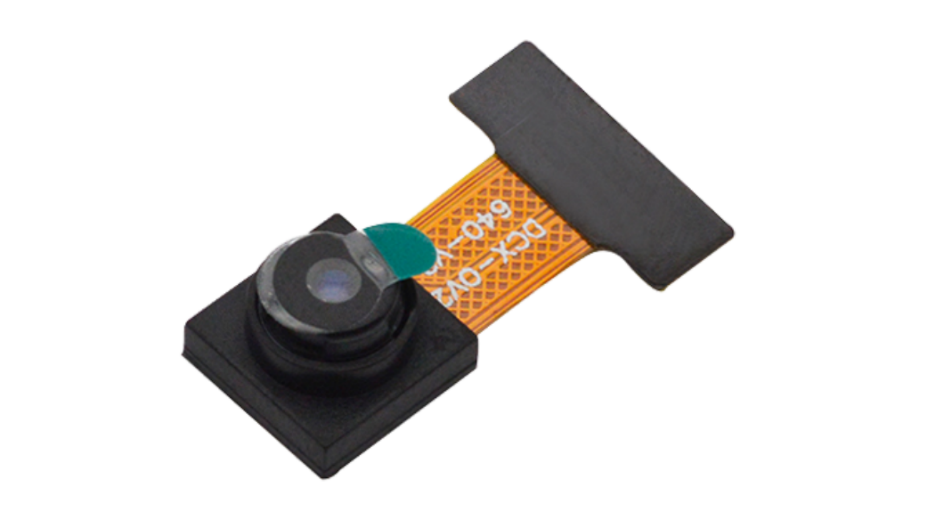

本例程实验的摄像头感光芯片为常用的OV2640，200万像素摄像头，最大支持1600*1200像素分辨率拍摄。点击购买>>

参数如下：

模块参数
感光芯片	OV2640
控制方式	SCCB
接口定义	24P 2.5mm排针 / 24P-0.5mm fpc座
像素	最高1600*1200（200万）
模块尺寸	3.8 * 2.7mm

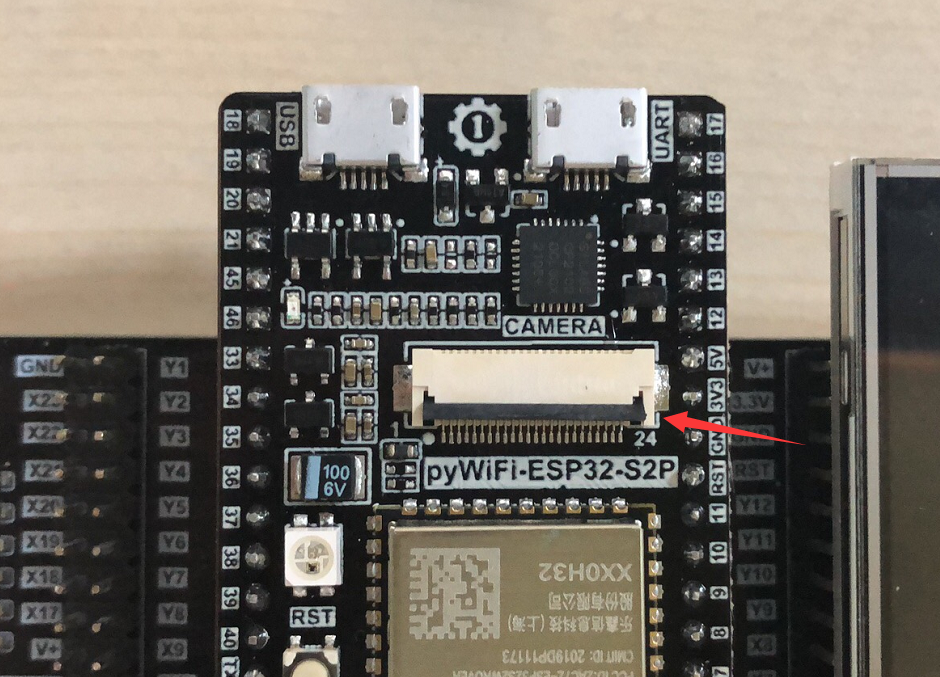

pyWiFi-ESP32-S3带有24P标准摄像头接口，目前支持OV2640，接线方式如下：先将FPC座下方的黑色锁扣提起。

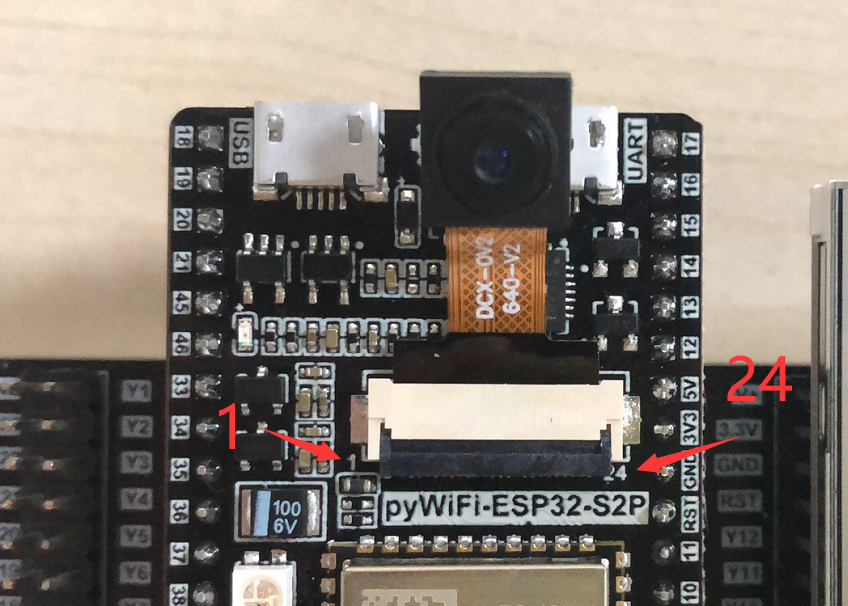

将摄像头排线插入，然后按下黑色卡扣锁紧即可。（FPC座子支持双面接线，用户可以根据自己实验不同厂家摄像头选择接触面，注意引脚1和24顺序即可。）

01Studio已经将OV2640相关功能封装成MicroPython库，用户直接使用即可，ESP32-S3最大支持分辨率为640x480。 OV2640对象如下：

OV2640对象

构造函数

sensor.OV2640()

构建OV2640对象。

使用方法

OV2640.reset()

OV2640摄像头模块初始化。

OV2640.set_framesize(framesize)

设置摄像头拍摄的尺寸。

framesize 帧尺寸大小,默认尺寸为 sensor.LCD – 240*240。
- sensor.QQQVGA - 80x60；
- sensor.QQVGA - 160x120；
- sensor.LCD - 240x240 ；（ESP32-S3特有）
- sensor.QVGA - 320x240；
- sensor.VGA - 640x480；

OV2640.set_vflip(value=0)

设置垂直翻转；

value: 设置值。
- 1:-开启；
- 0:-关闭。

OV2640.set_hmirror(value=0)

设置水平镜像；

value: 设置值。
- 1:-开启；
- 0:-关闭。

OV2640.snapshot(filename)

拍摄照片并保存。最大支持 sensor.VGA – 640*480

filename: 路径+名称，如 '/flash/test.jpg'

OV2640.display()

LCD实时显示摄像头图像；

OV2640.display_stop()

关闭摄像头LCD实时显示。

OV2640.stream()

摄像头网络图传。开发板联网后在同一局域网下的PC或手机浏览器输入开发板的IP地址即可。

OV2640.deinit()

注销摄像头对象。

更多用法请阅读官方文档：
https://docs.01studio.cc/library/sensor/sensor.html#ov2640

从上表可以看到，除了拍摄外，还支持图像在LCD实时显示。我们可以编写实现开发板上电后LCD实时显示摄像头采集图像，通过按键来拍照并保存到文件系统。编程思路如下：

参考代码

'''
实验名称：拍照并保存
版本：v1.0
平台：pyWiFi ESP32-S3
作者：01Studio
说明：编程实现录拍摄图片并保存。
'''

from machine import Pin
from tftlcd import LCD32
import sensor,time

########################
# 构建3.2寸LCD对象并初始化
########################
d = LCD32(portrait=1) #默认方向竖屏

KEY=Pin(0,Pin.IN,Pin.PULL_UP) #构建KEY对象

#摄像头初始化
cam = sensor.OV2640()
cam.reset()
cam.set_framesize(sensor.LCD) #240*240分辨率
cam.display() #LCD显示

num=0 #用于命名图片
cam_flag = 0 #拍照标志位

##############################
#      USR按键  拍照并保存
##############################
def fun(KEY):
    global cam_flag
    time.sleep_ms(10) #消除抖动
    if KEY.value()==0: #确认按键被按下
        cam_flag = 1

#中断初始化
KEY.irq(fun,Pin.IRQ_FALLING) #定义中断，下降沿触发

while True:

    #收到拍照命令
    if cam_flag == 1:

        #拍照并保存图片
        cam.snapshot("/"+str(num)+".jpg")

        num=num+1  #照片名称
        cam_flag=0 #清空标志位

实验结果

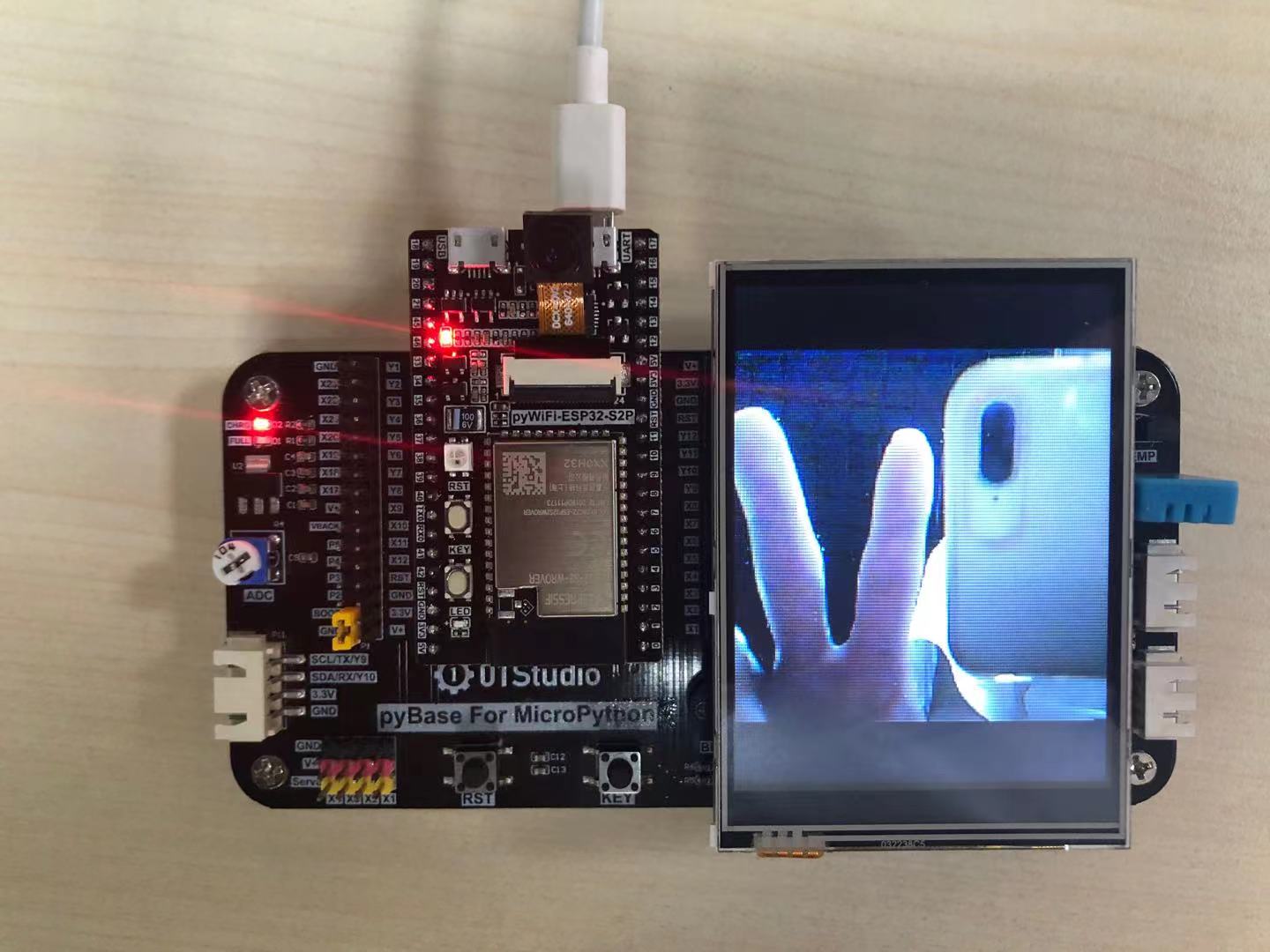

运行代码，可以看到LCD实时显示摄像头采集数据。

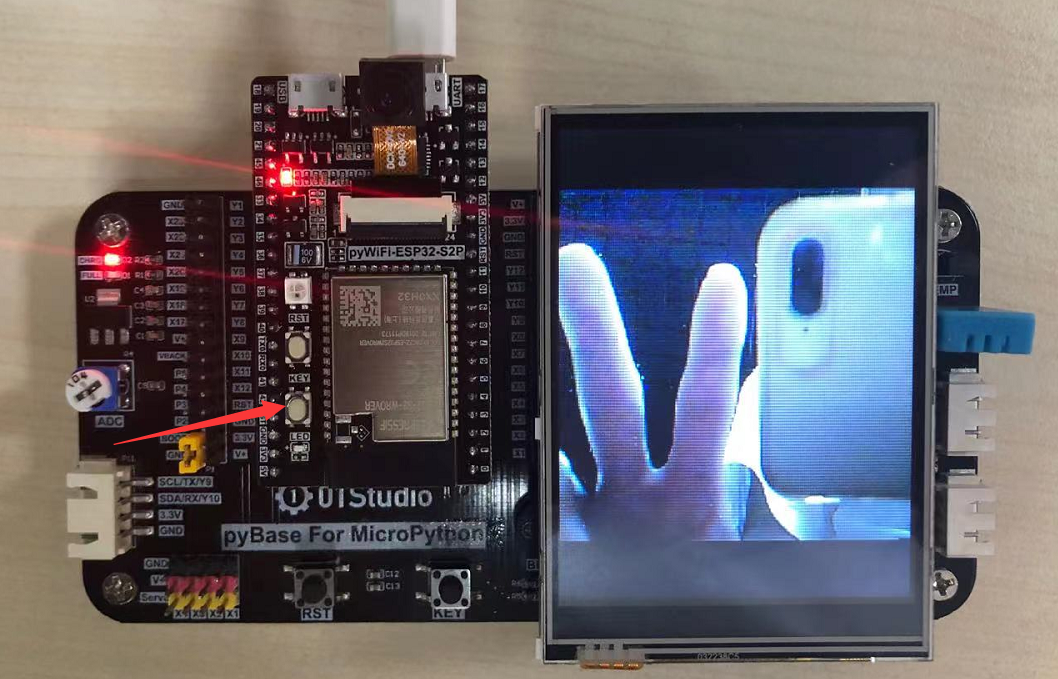

按下KEY键，即可拍照并保存到开发板的文件系统。

复位开发板，可以看到刚刚拍摄的照片。文件为JPG格式。点击右键—下载即可下载图片到本地查看。

本节实现了micropython的摄像头模块实现了拍照和图像采集显示。配合按键打造了一个简易的照相机。Ov2640受光线影响比较大，拍摄时候需要保证光线充足。
