产品参数
01Studio CyberCAM 全能AI相机基于嘉楠科技AI芯片K230（RSIC-V架构，64位双核心）。
CyberCAM

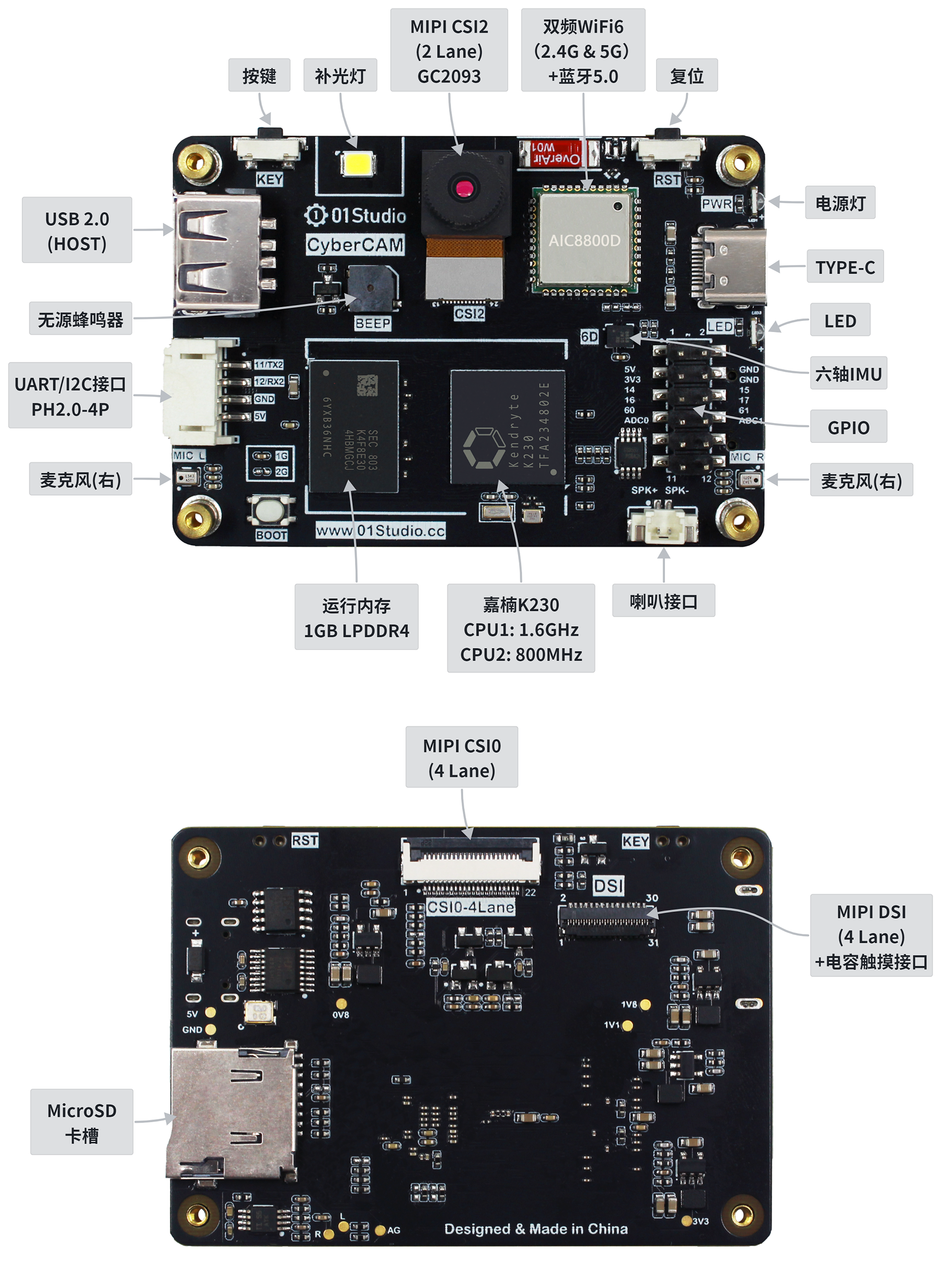

硬件资源
GPIO引脚图
详细参数
| 产品参数 | |
|---|---|
| K230主控 | ● CPU1: RISC-V , 1.6GHz, 支持RVV 1.0 ● CPU0: RISC-V , 800MHz |
| 神经网络处理器 | KPU（6TOPS等效算力），支持INT8和INT16 |
| 内存 | ● 1GBytes（LPDDR4） |
| 存储 | ● MicroSD（最大支持512G） ● SD NAND（预留焊盘，位于SD卡槽下方，可自行焊接） |
| 摄像头 | ● GC2093 (标配70°, 可旋转镜头对焦) ● 支持2路CSI输入（1 x 2lane + 1 x 4lane） |
| 显示屏 | ● 2.4寸180°翻转触摸屏（可拆卸） ● 分辨率 640x480 ● 电容触摸 |
| 其它显示 | ● MIPI显示屏（1x4 lane DSI）最大支持1920x1080 ● HDMI显示器最大支持1920x1080（需搭配转接板） ● IDE显示最大支持1920x1080 |
| 无线网络 | ● 双频WiFi6（2.4G & 5G） + 蓝牙5.0（板载天线） |
| 有线网络 | 百兆以太网（需外接USB转以太网卡） |
| 音频输入 | x2 双麦克风 (双声道) |
| 音频输出 | 8欧1W腔体喇叭（右声道） |
| USB | USB 2.0 HOST |
| 按键 | x2 （可编程按键，复位键） |
| LED | x2 （可编程LED灯，电源灯） |
| 蜂鸣器 | 无源蜂鸣器 |
| IMU | QMI8658A (三轴加速度 + 三轴陀螺仪) |
| GPIO | 2.54mm x 12P 排针 |
| 串口/I2C接口 | PH-2.0mm-4P（送转接线） |
| 调试串口 | ● CPU1 大核（UART3 / COMB） ● CPU0 小核（UART0 / COMA / Linux终端） |
| TYPE-C | IDE连接开发、代码调试、文件传输、供电多合一 |
| 供电 | 5V @ 1A |
| 外观规格 | |
|---|---|
| 尺寸 | 73 x 56 x 27mm（整机） |
| 重量 | ● 90克（整机） ● 52克（不含翻转屏） |

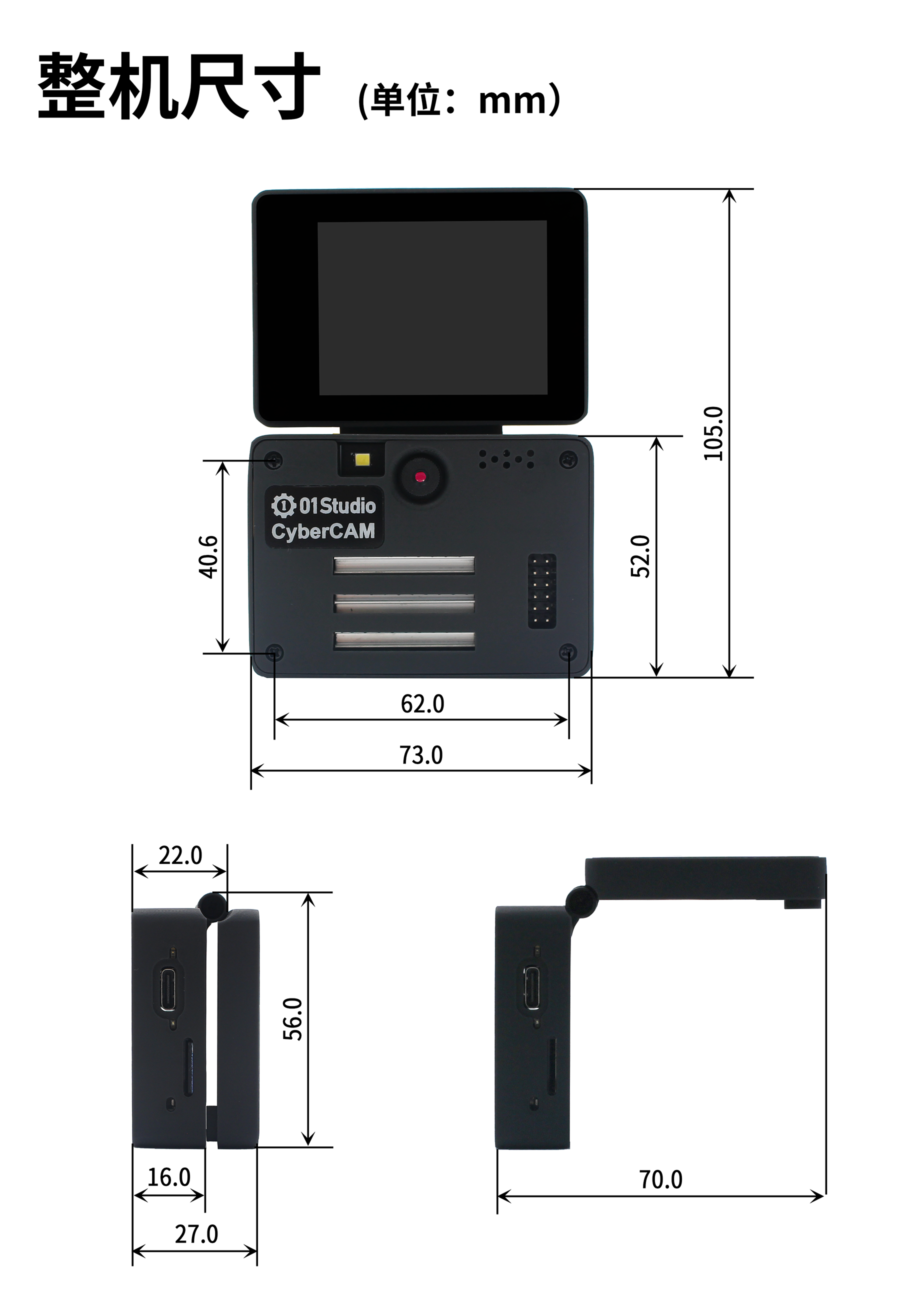

尺寸图
K230芯片参数
| K230芯片参数 | |
|---|---|
| CPU | ● CPU1: RISC-V处理器 , 1.6GHz, 32KB I-cache, 32KB D-cache, 256KB L2 Cache, 128bit RVV 1.0扩展 ● CPU0: RISC-V处理器 , 800MHz, 32KB I-cache, 32KB D-cache, 128KB L2 Cache |
| KPU | 6TOPS等效算力，支持INT8和INT16 典型网络性能： Resnet50 ≥ 85fps @ INT8；Mobilenet_v2 ≥ 670fps @ INT8；YOLO V5s ≥ 38fps @ INT8 |
| DPU | 3D结构光深度引擎，最大分辨率支持1920x1080 |
| VPU | H.264和H.265视频编解码，最大支持4096x4096 编码器性能：4K@20fps 解码器性能：4K@40fps JEPG编解码器：最大支持8K(8192x8192)分辨率 |
| 图像输入 | 最大支持3路MIPI CSI输入：1x4 lane+1x2 lane 或 3x2 lane |
| 显示输出 | 1路MIPI DSI (1x4lane或1x2lane), 最大支持1920x1080 |
| 外设接口 | ● 5 x UART ● 5 x I2C ● 1 x I2S ● 6 x PWM ● 64 x GPIO + 8 x PMU GPIO ● 2 x USB 2.0 OTG ● 2 x SDxC: SD3.0, EMMC 5.0 ● 3 x SPI: 1 x OSPI + 2 x QSPI ● Timer / RTC / WDT |
