配件安装使用
本节介绍01Studio CyberCAM相关配件模块的安装和使用方法。

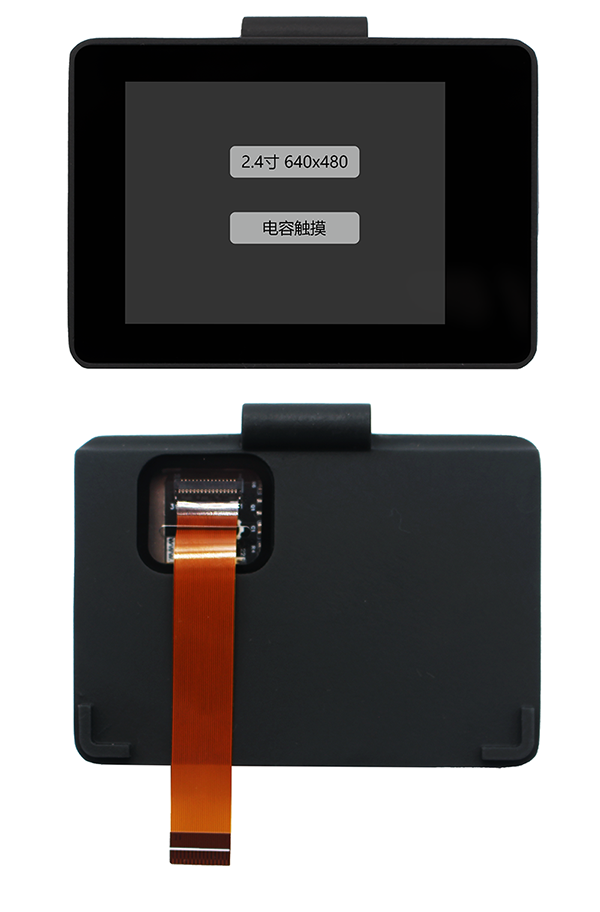

2.4寸180°翻转触摸屏
购买带屏的套餐出厂已经组装后，如果你是购买不带屏的d套餐，可以额外购买2.4寸180°翻转触摸屏，安装到CyberCAM上使用。
功能介绍
产品参数
| 产品参数 | |
|---|---|
| 分辨率 | 640 x 480（Pixel） |
| 接口 | MIPI 2lane |
| 显示驱动IC | ST7701S |
| 触摸面板 | CST128（电容触摸） |
| 三轴加速度计 | QMA6100P |
| 工作温度 | -20℃ ~ 70℃ |
| 外观规格 | |
|---|---|
| 尺寸 | 73 x 56 x 11 mm |
| 重量 | 38克 |
组装说明
显示屏是装好排线发货的，上面那个透明盖板有个保护膜有需要可以撕掉。

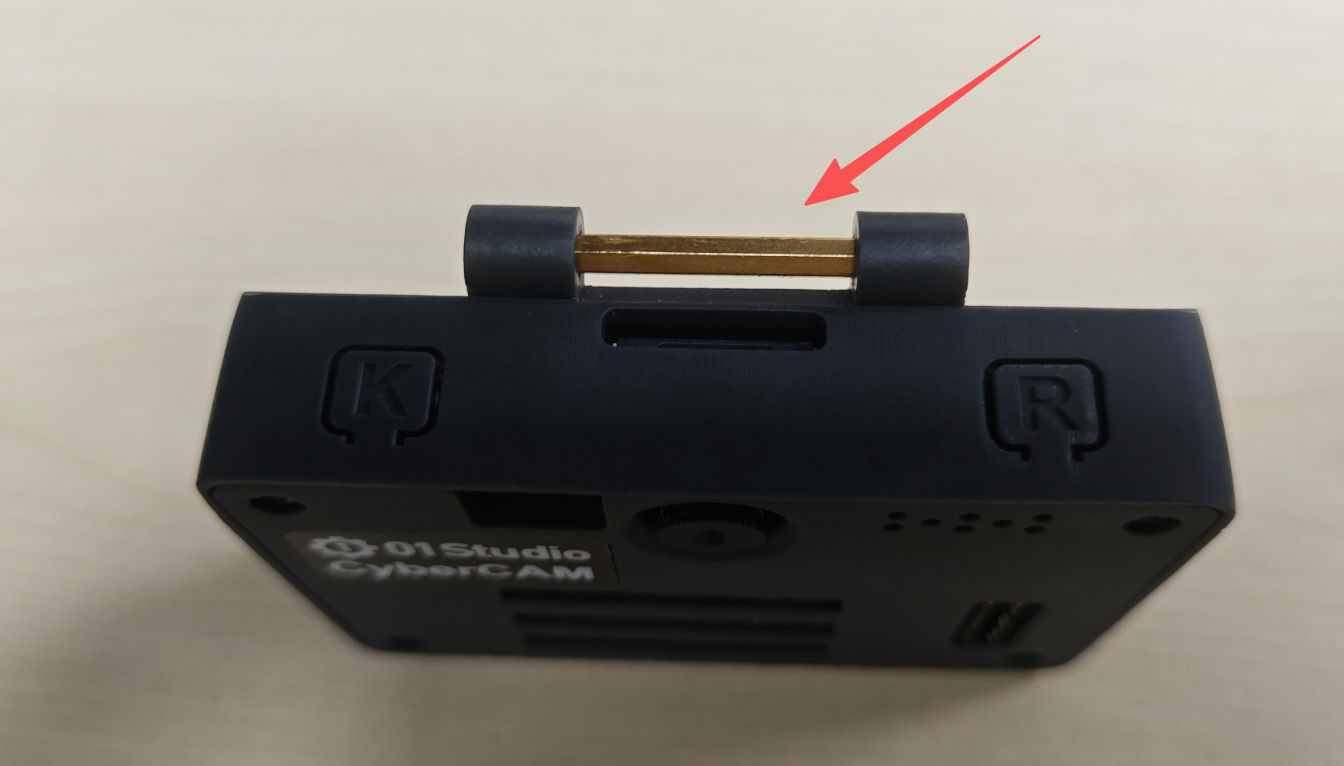

开发板机身配套固定铜柱的。

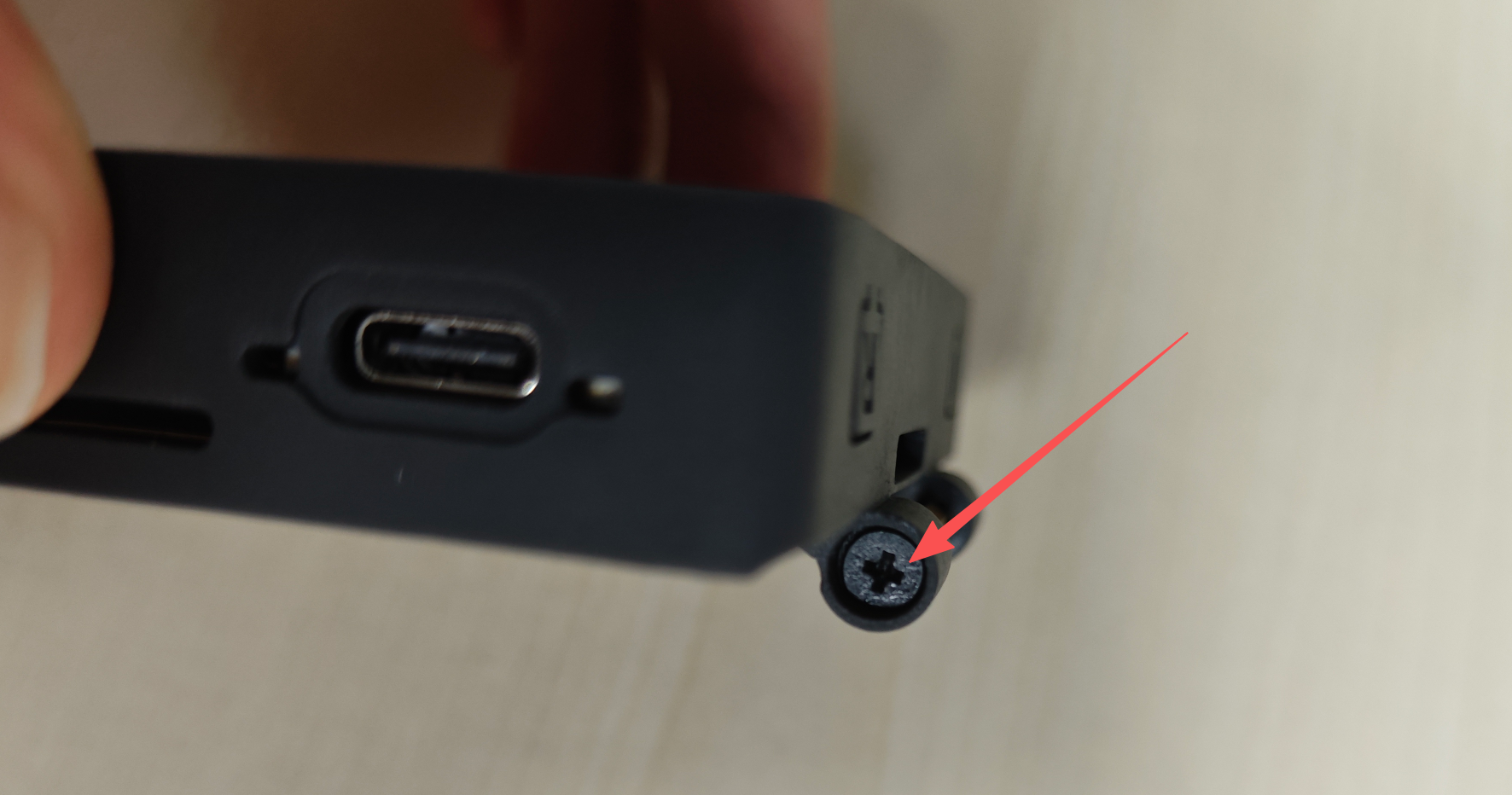

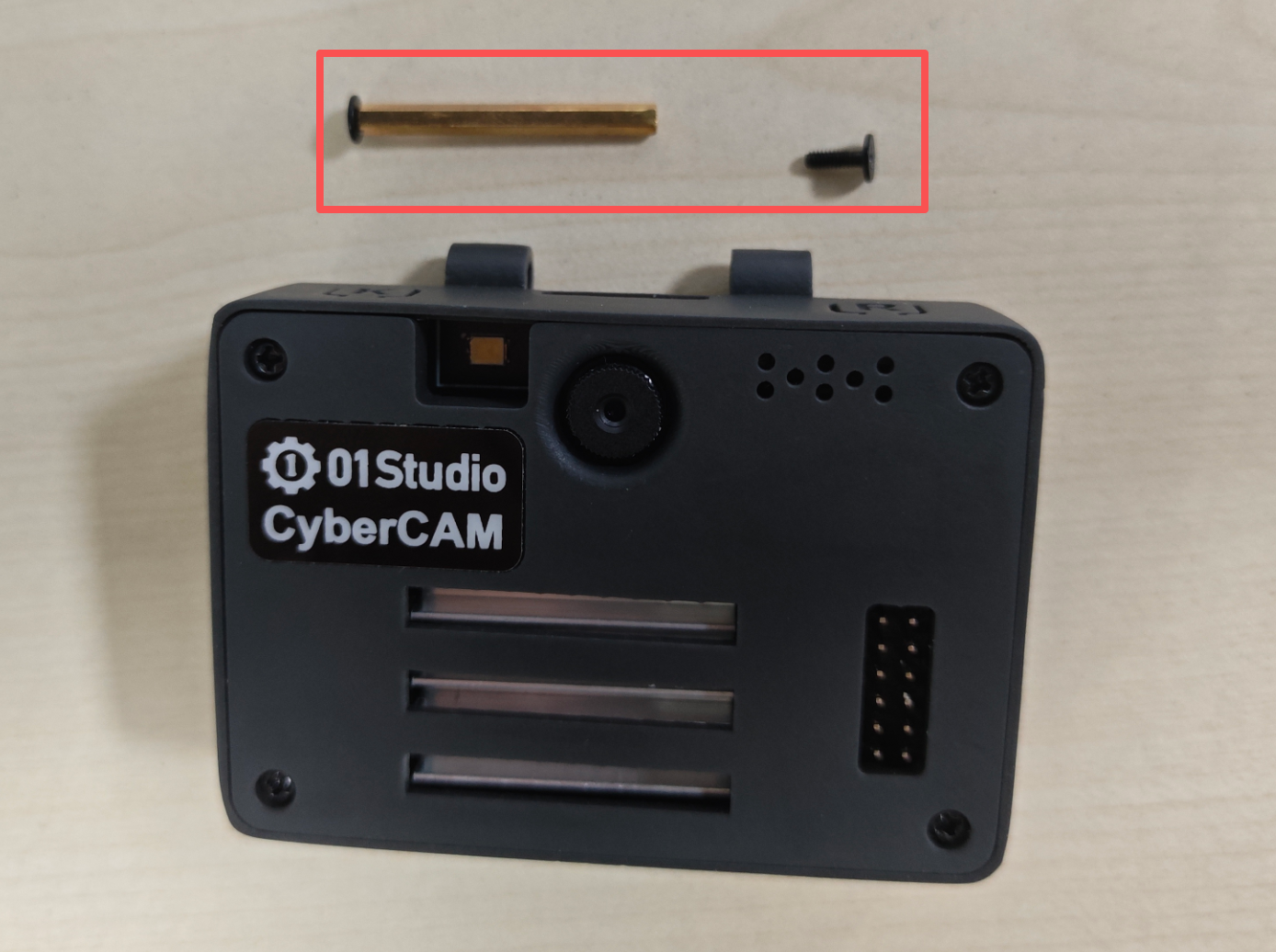

从侧边螺丝拧下：

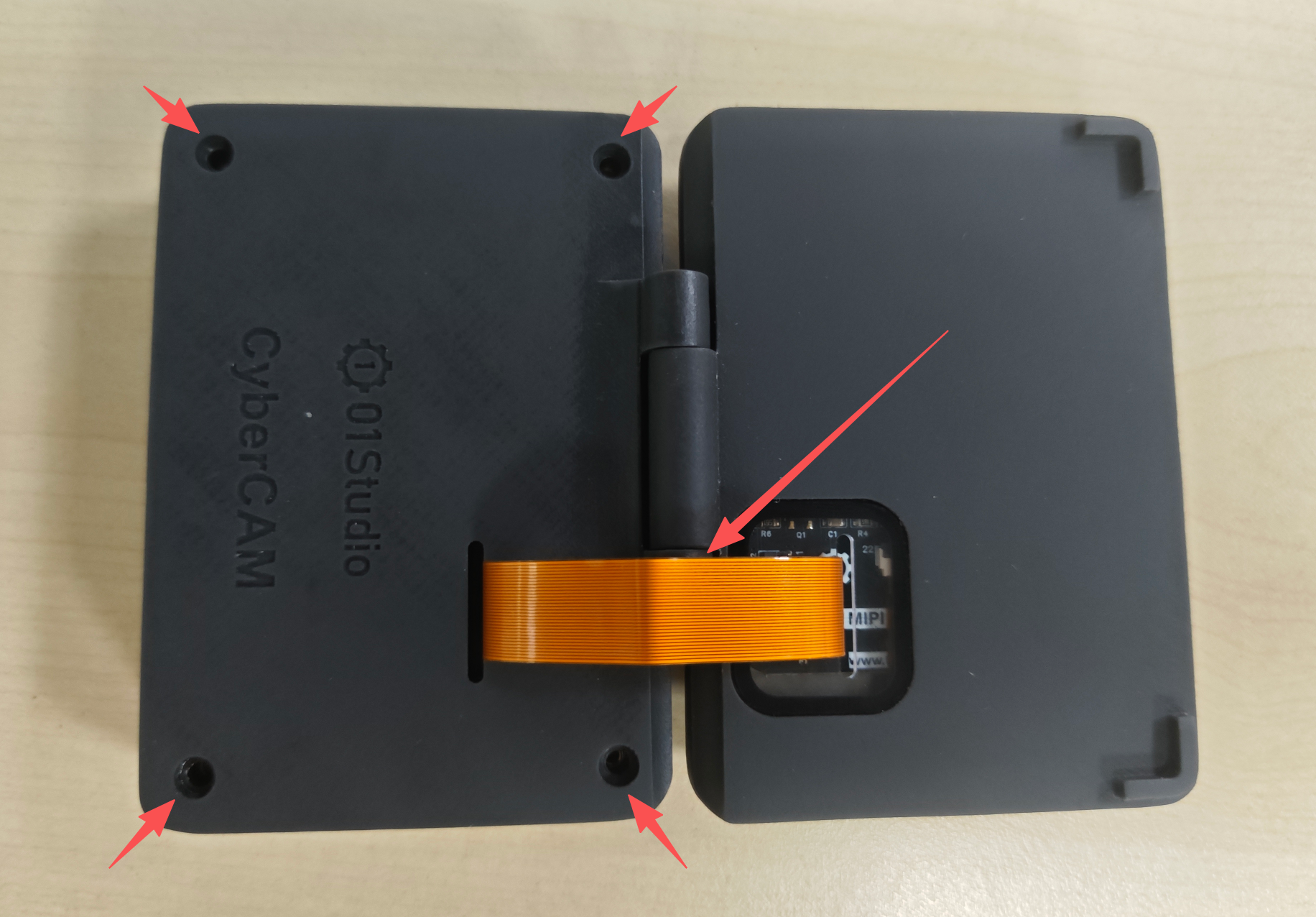

将主板机身后盖4个螺丝拧下，将主板和前盖取出。
将屏幕卡进主机，排线从孔穿出。

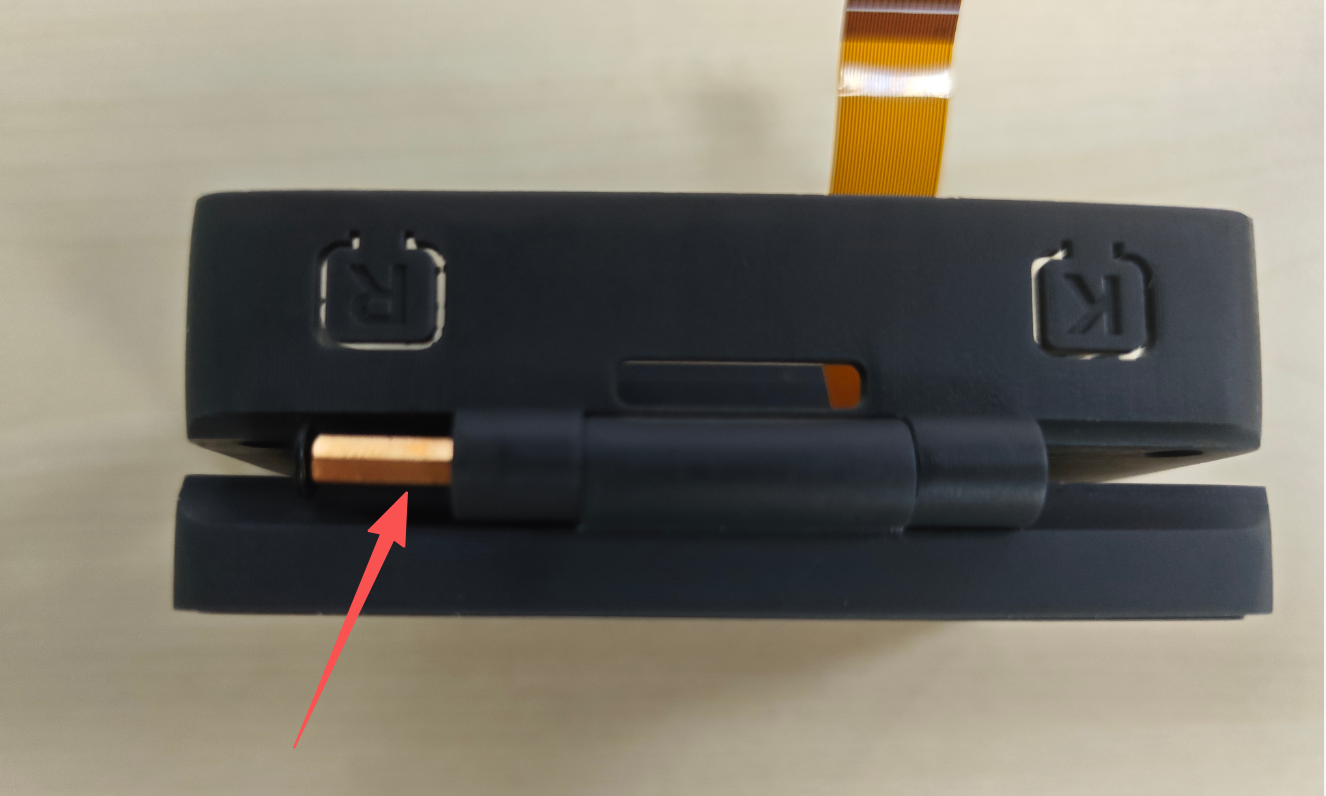

使用铜柱穿过固定。

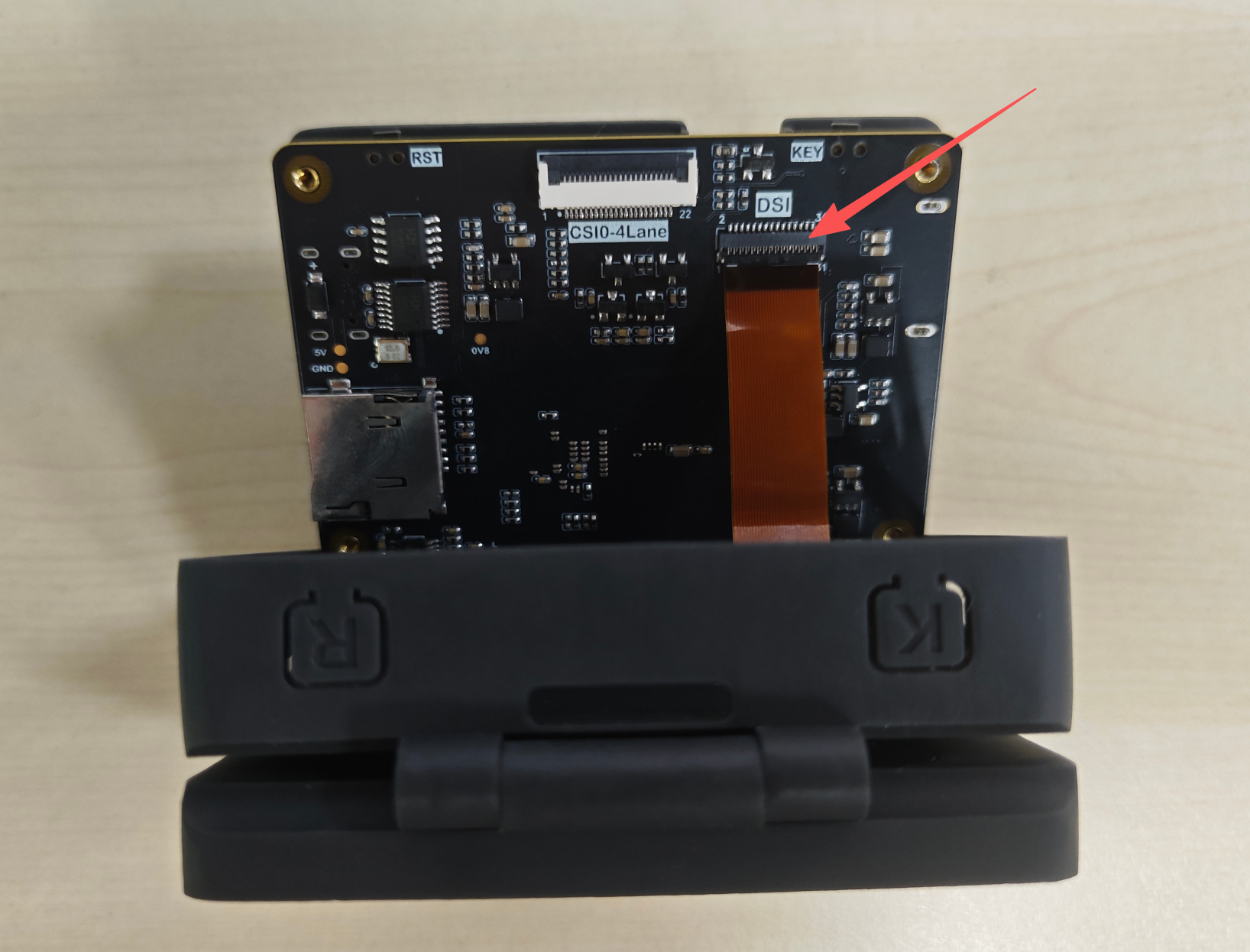

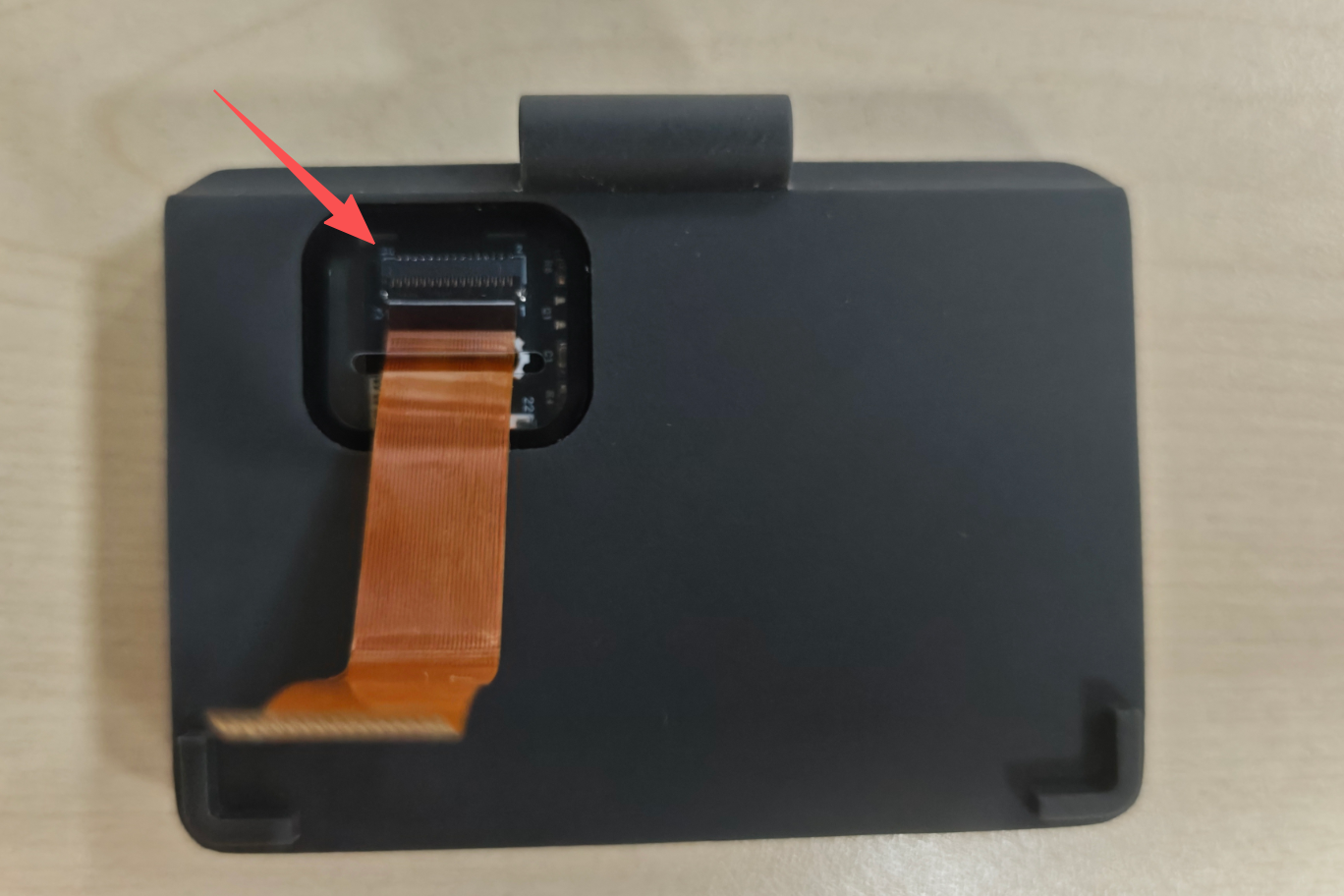

排线接上主板卡扣。

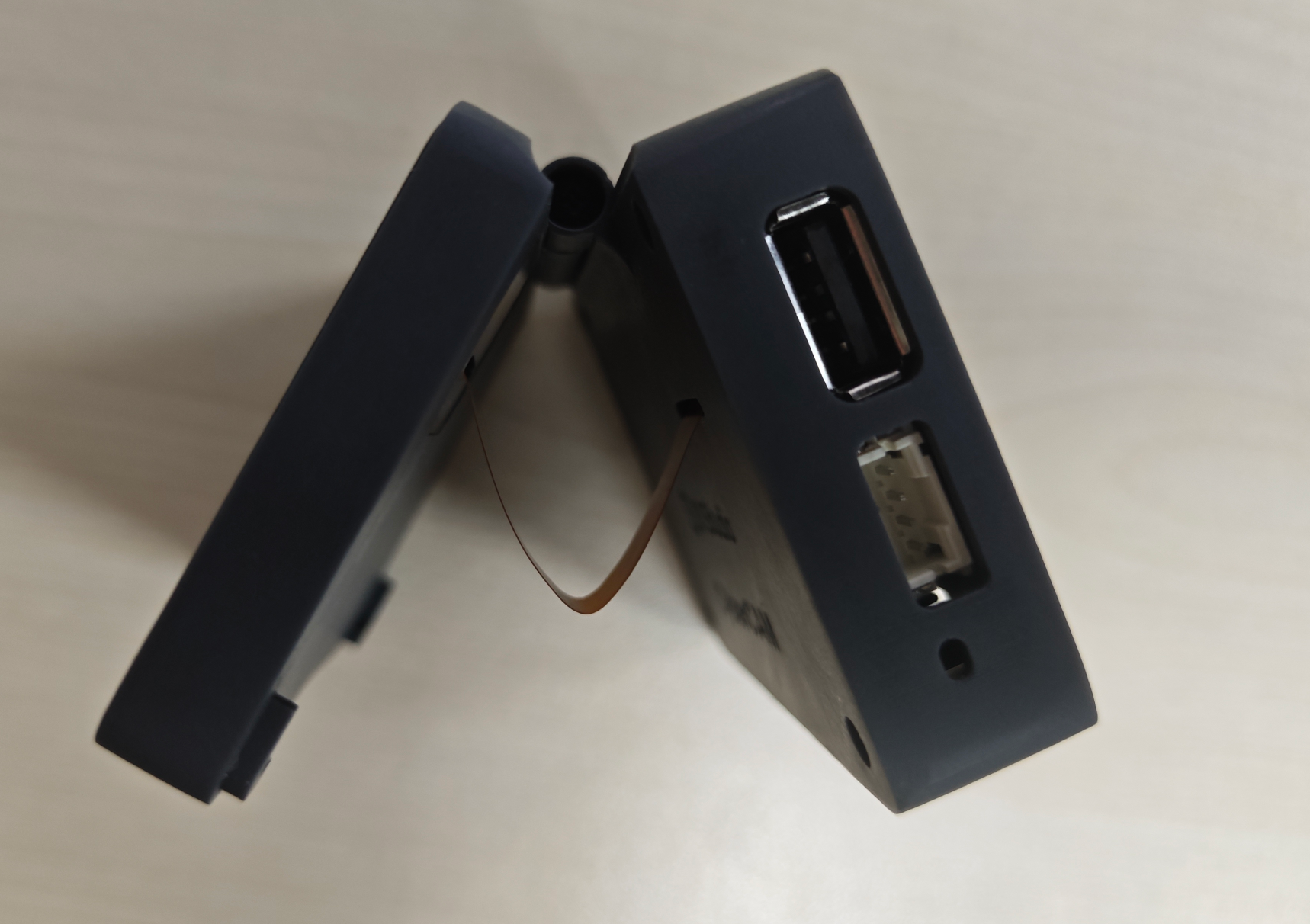

将屏幕180°展开，让排线伸展开，然后拧紧螺丝固定主板即可。
至此，组装完成。
显示屏延长线

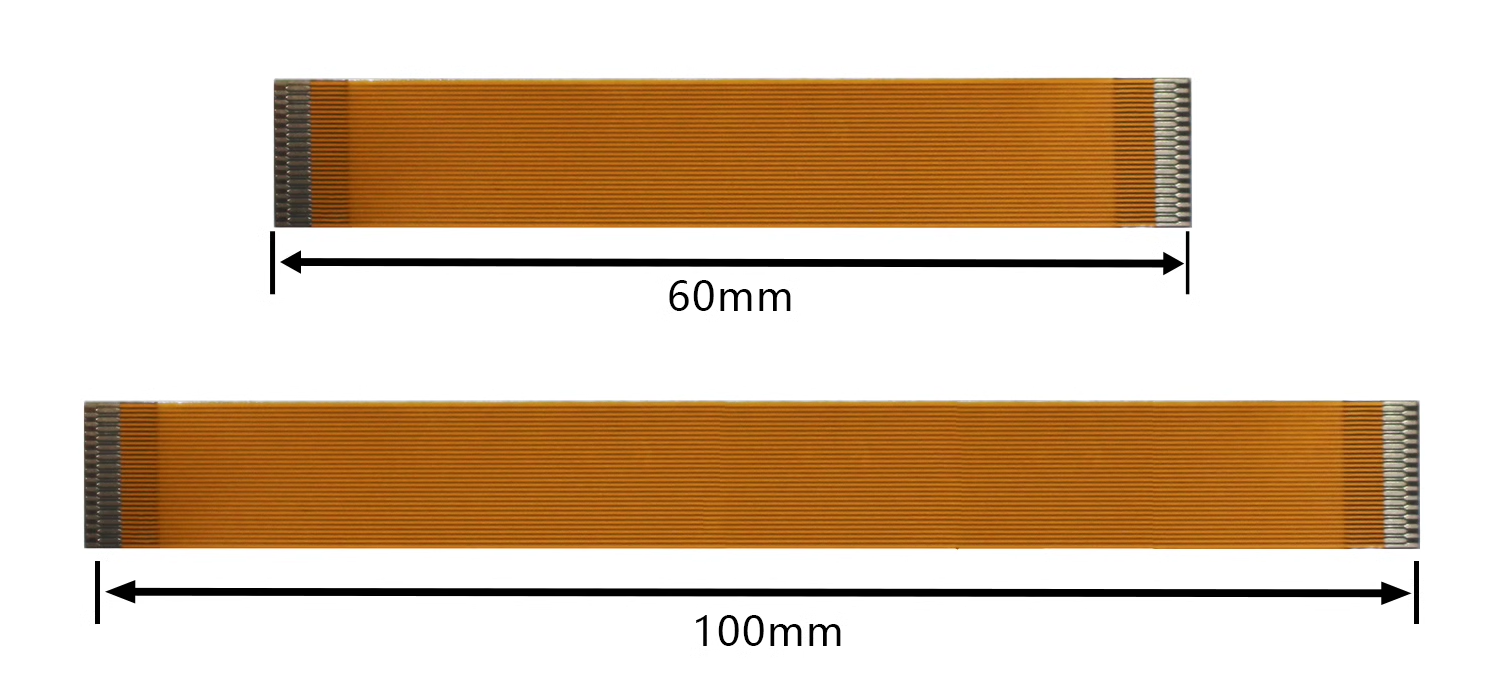

套件标配的LCD排线为6cm，有需要可以选购更长的排线。长度10cm或15cm。点击购买>>

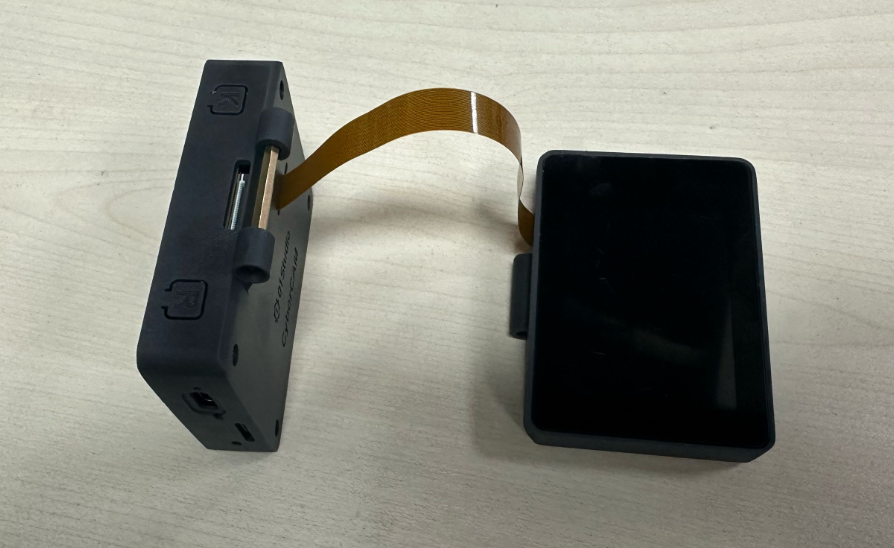

这适用于需要将屏幕和主板分离，或者需要将屏幕安装在其他位置的场景。
显示屏更换排线需要将透明盖板拆下更换。
板载摄像头(CSI2)
GC2093
01科技CanMV K230开发板标配GC2093摄像头（可视角70°），可以额外购买140°广角镜头版本。点击购买>>
提示
140°广角镜头尺寸偏大，将无法使用现有的顶部盖板。
| 产品参数 | |
|---|---|
| 感光芯片 | GC2093 |
| 像素 | 1920X1080（1080P） |
| 视场角 | 70° (140°可选购) |
| 接口 | 24P接口 |
| 外观规格 | |
|---|---|
| 尺寸 | 总长17mm |
摄像头延长线

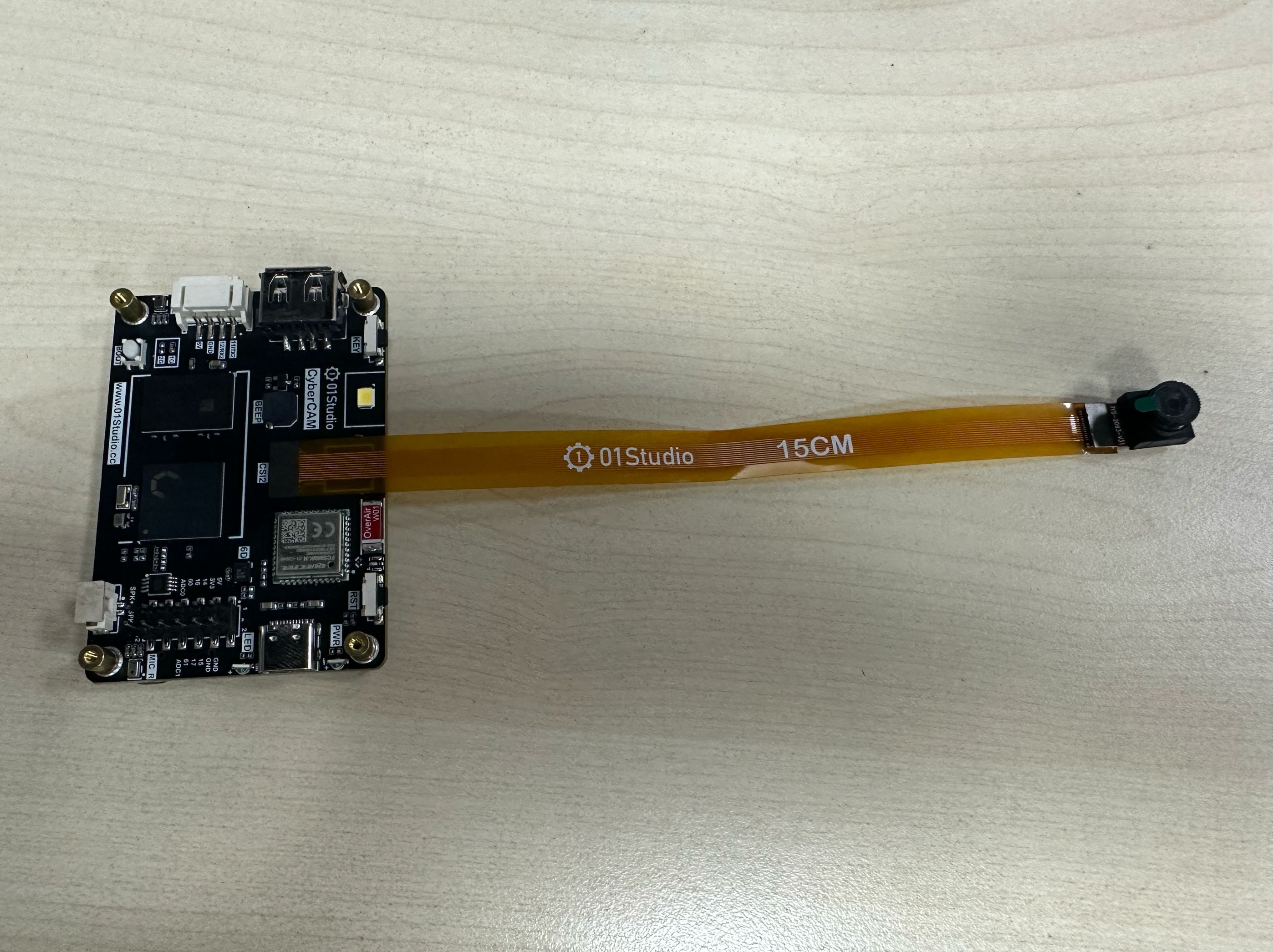

标配GC2093摄像头可使用FPC延长线延长。24P，长度15cm。点击购买>>
拓展摄像头（CSI0）

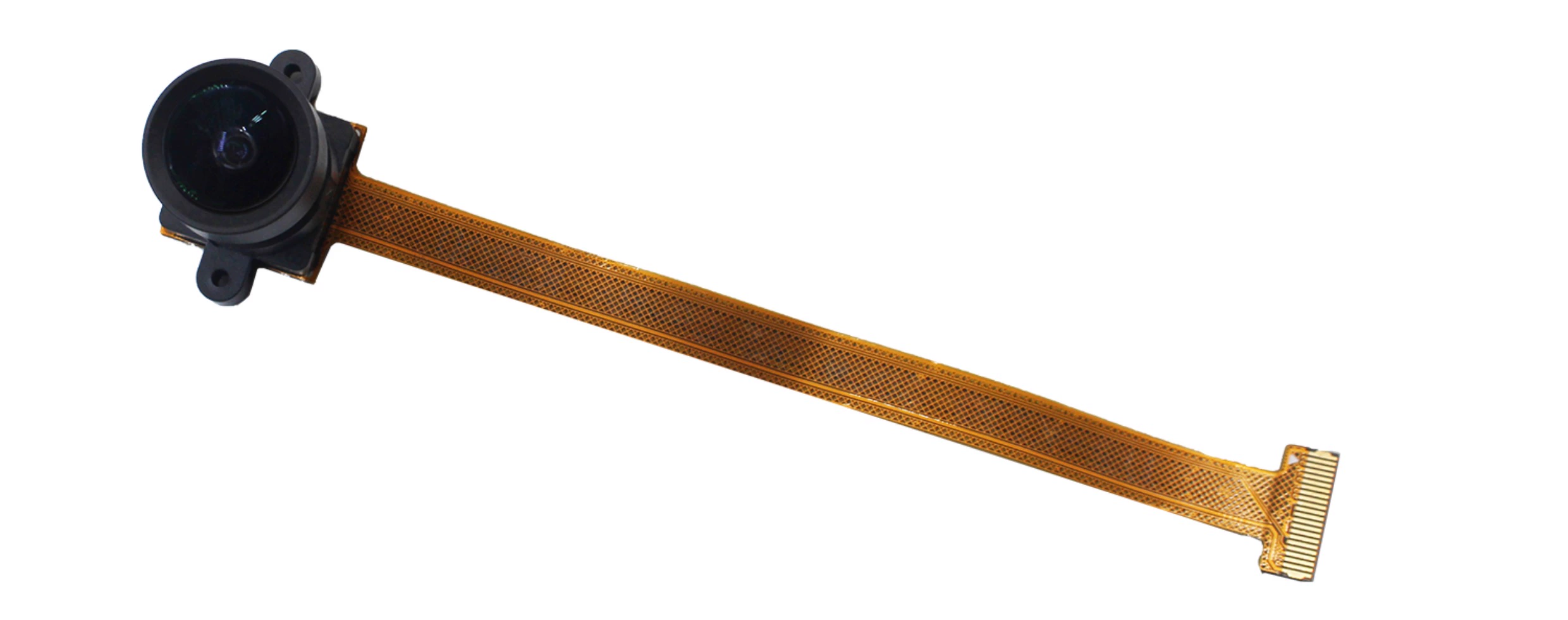

GC2093（手动对焦）
可以通过手动旋转镜头调整对焦位置，实现不同距离拍照时更好的清晰度。点击购买>>
产品参数
| 产品参数 | |
|---|---|
| 感光芯片 | GC2093 |
| 像素 | 1920X1080（K230 AI应用最大支持1080P） |
| 镜头 | 可手动对焦 |
| 视场角 | 100° 无畸变 |
| 接口 | 22P-0.5mm FPC |
| 外观规格 | |
|---|---|
| 总长 | 10cm |
使用说明

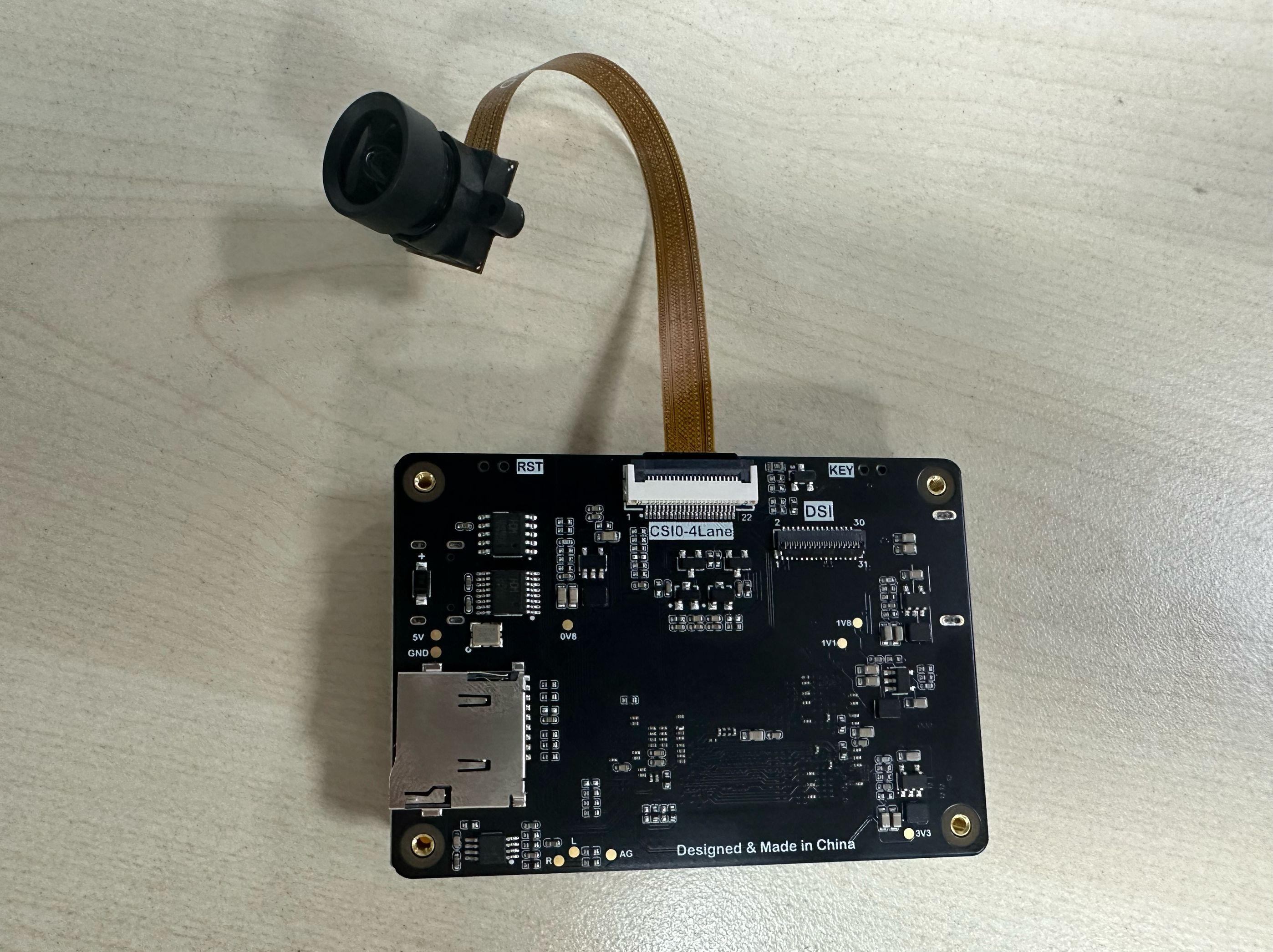

CyberCAM CSI0扩展接口在背面，22P接口。拓展摄像头接口使用>>

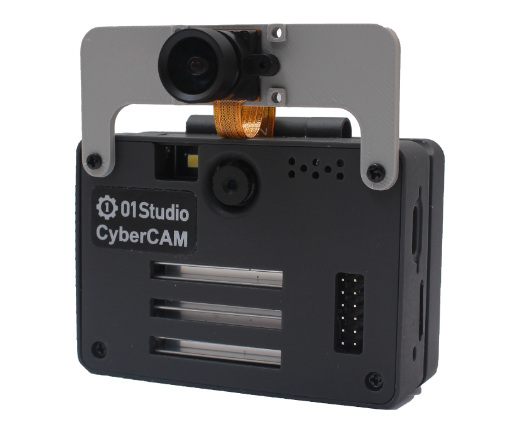

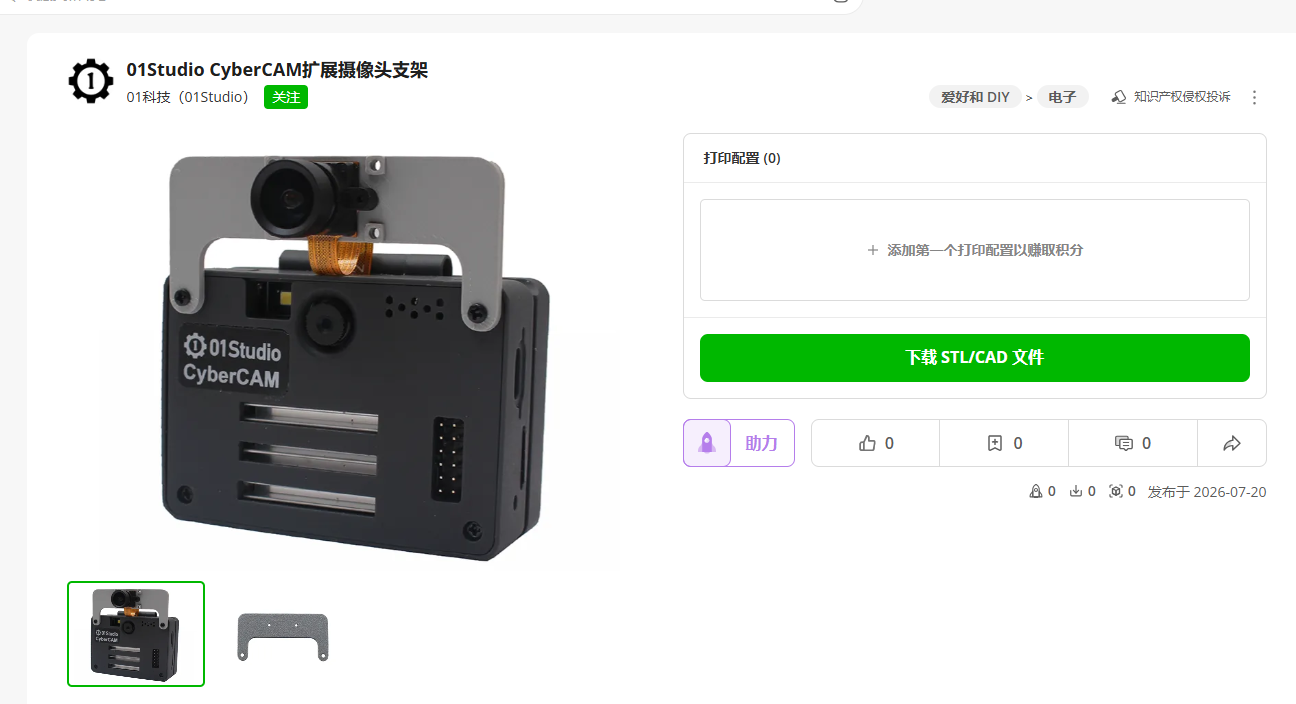

可搭配支架使用。

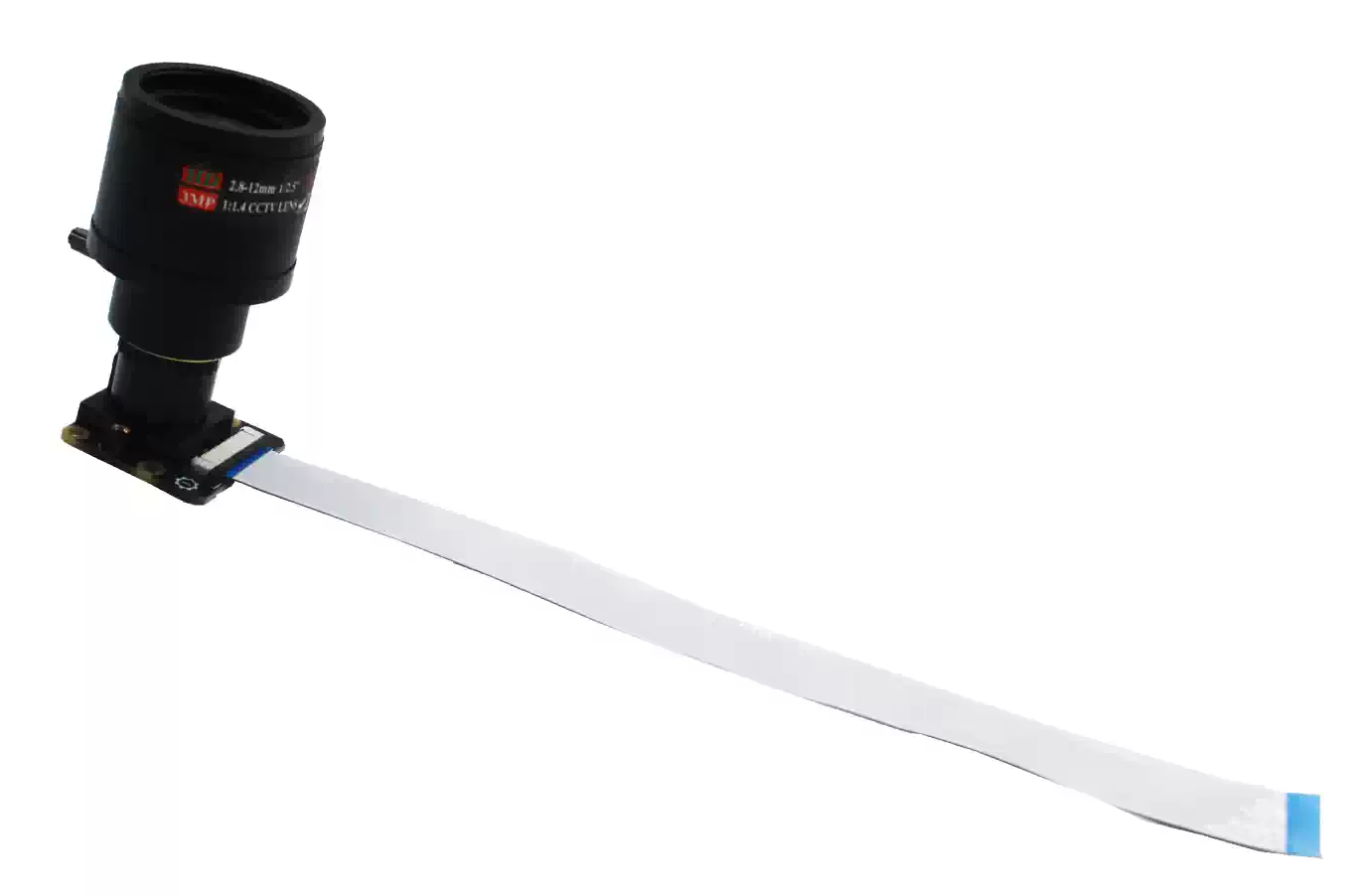

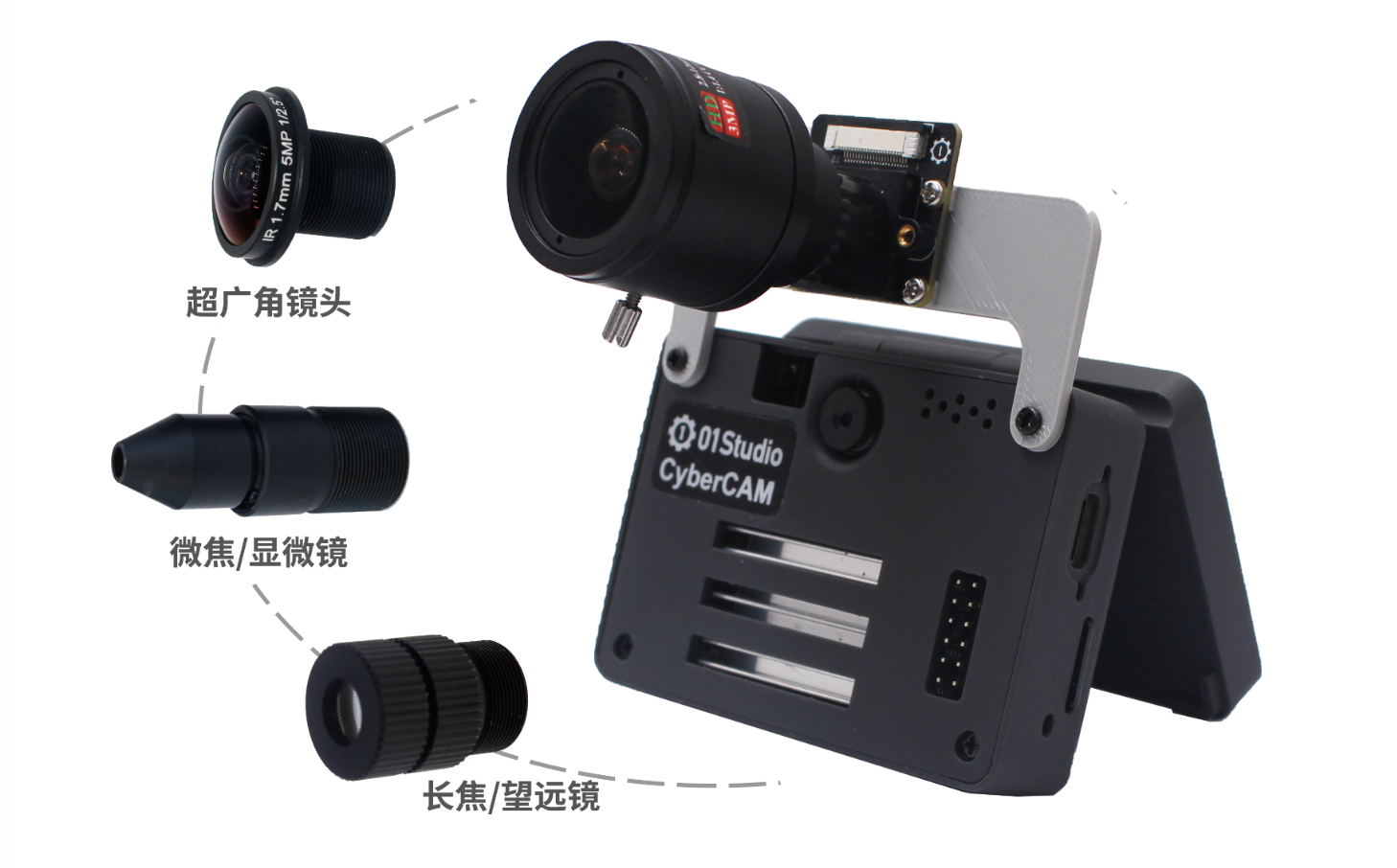

GC2093（手动调焦/30cm长排线）

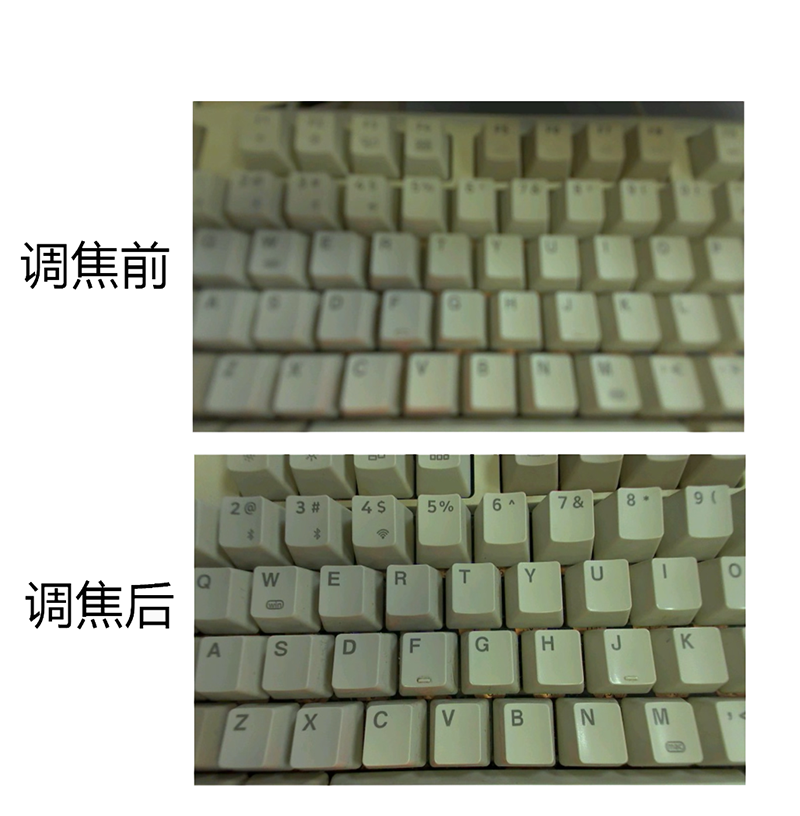

可以通过手动旋转镜头调整拍摄焦距（范围：2.8mm - 12mm），实现不同距离拍照时更好的清晰度。另外可选配30cm长排线。点击购买>>
产品参数
| 产品参数 | |
|---|---|
| 感光芯片 | GC2093 |
| 像素 | 1920X1080（K230 AI应用最大支持1080P） |
| 镜头 | M12手动调焦 （可自行更换M12标准镜头） |
| 视场角 | 根据焦距改变 |
| 接口 | 22P-0.5mm FPC |
| 外观规格 | |
|---|---|
| 总长 | 15cm / 30cm 排线可选 |

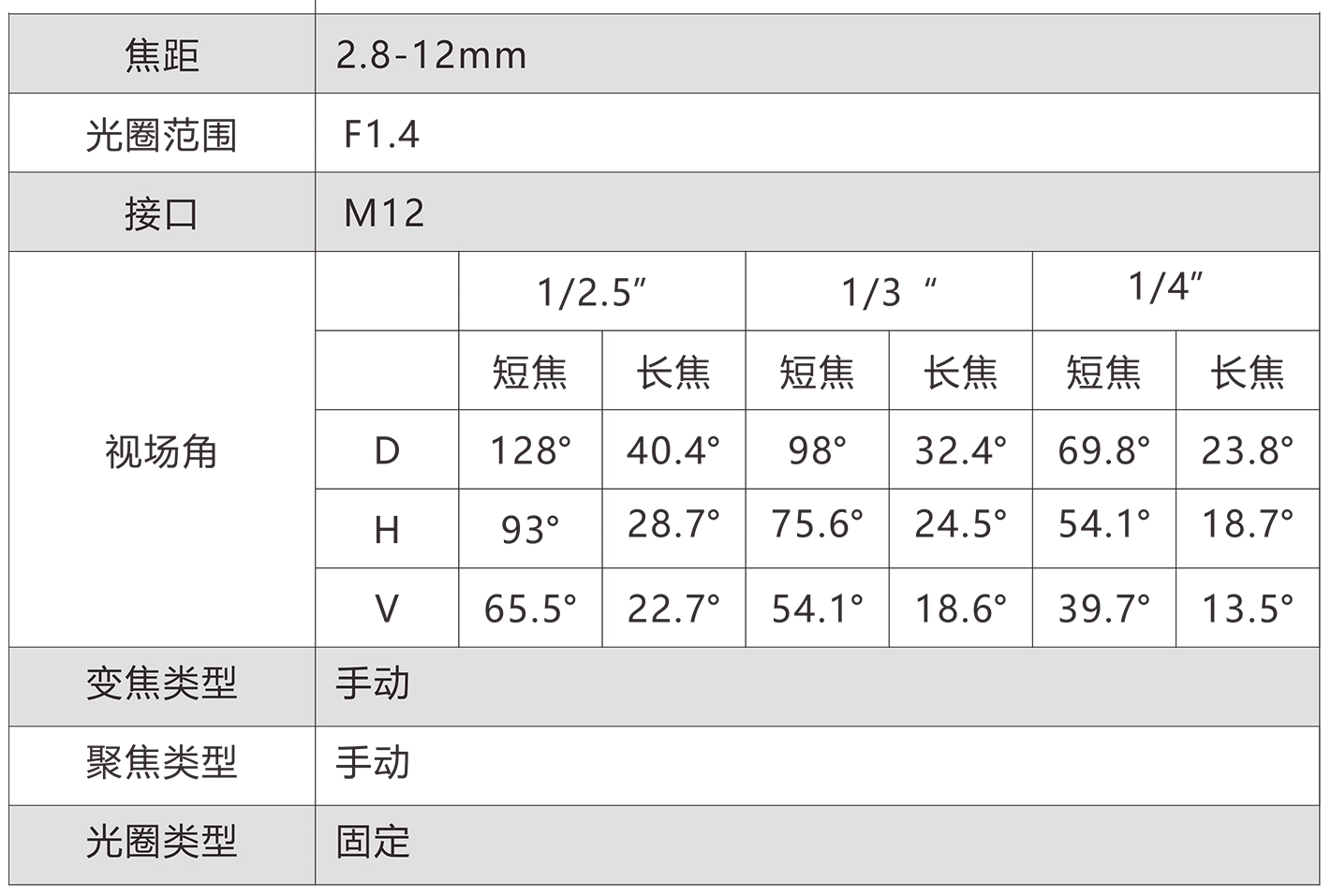

镜头参数

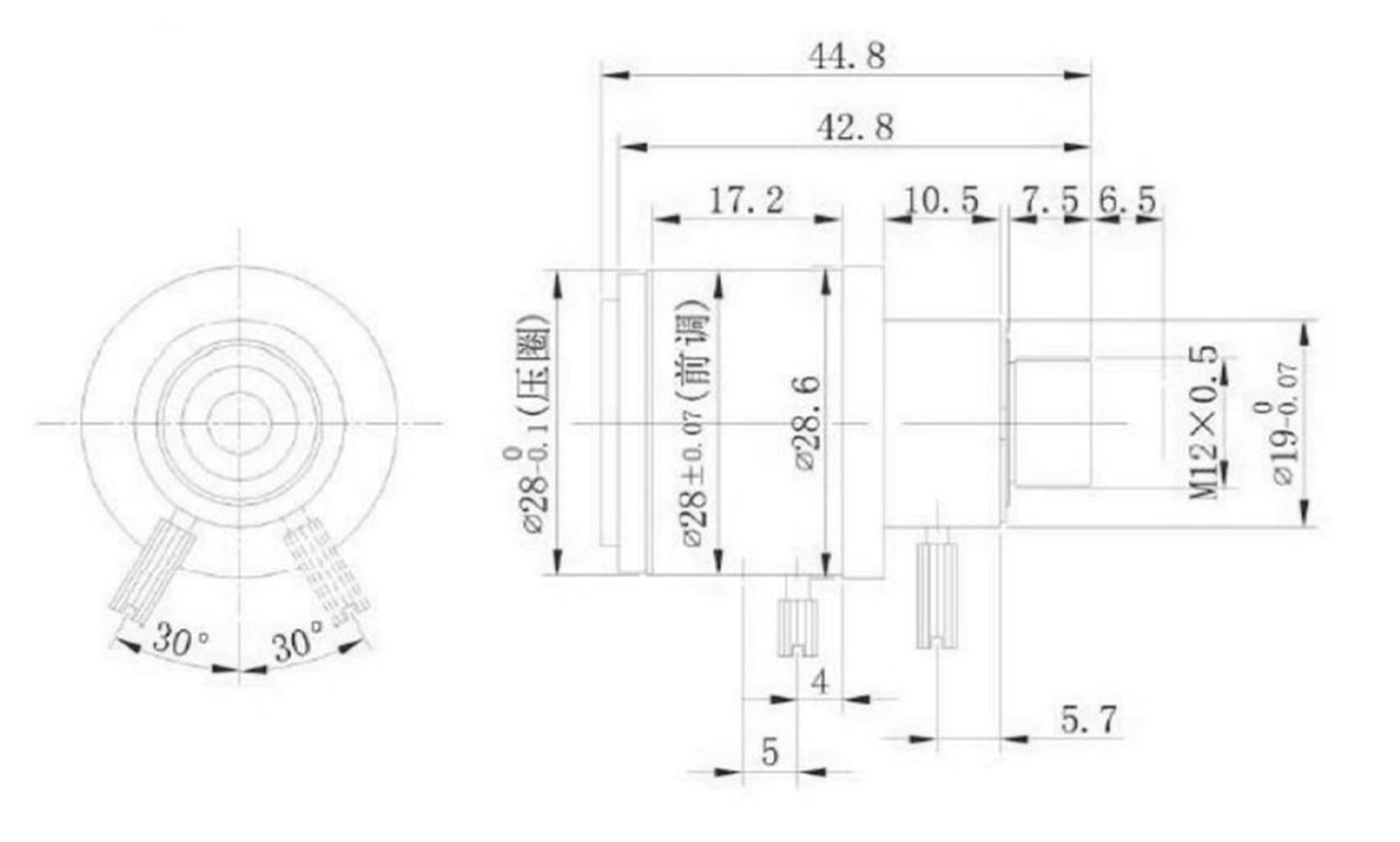

镜头尺寸

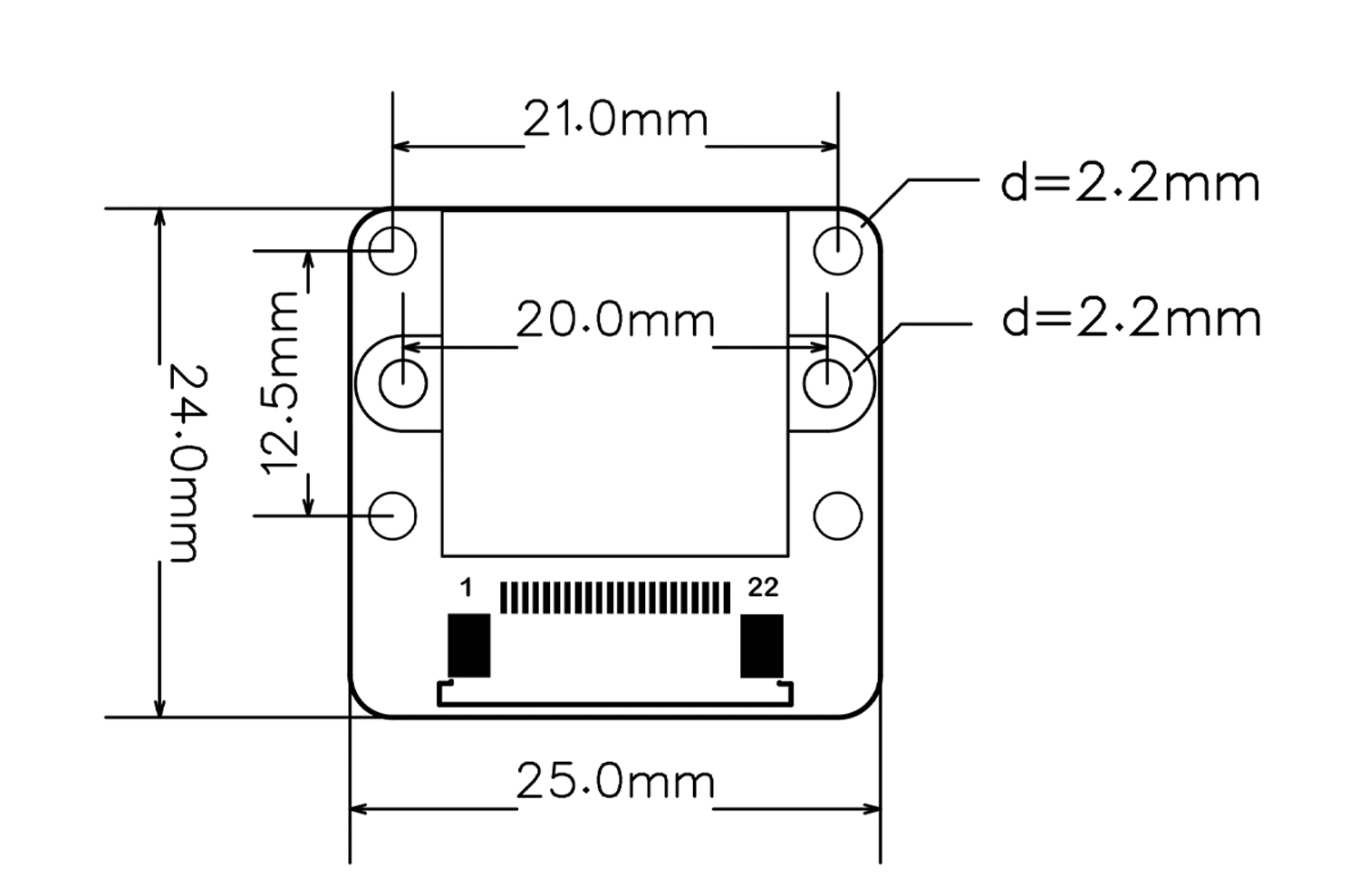

PCB底板尺寸
使用说明
CyberCAM CSI0扩展接口在背面，22P接口。拓展摄像头接口使用>>
可搭配支架使用。

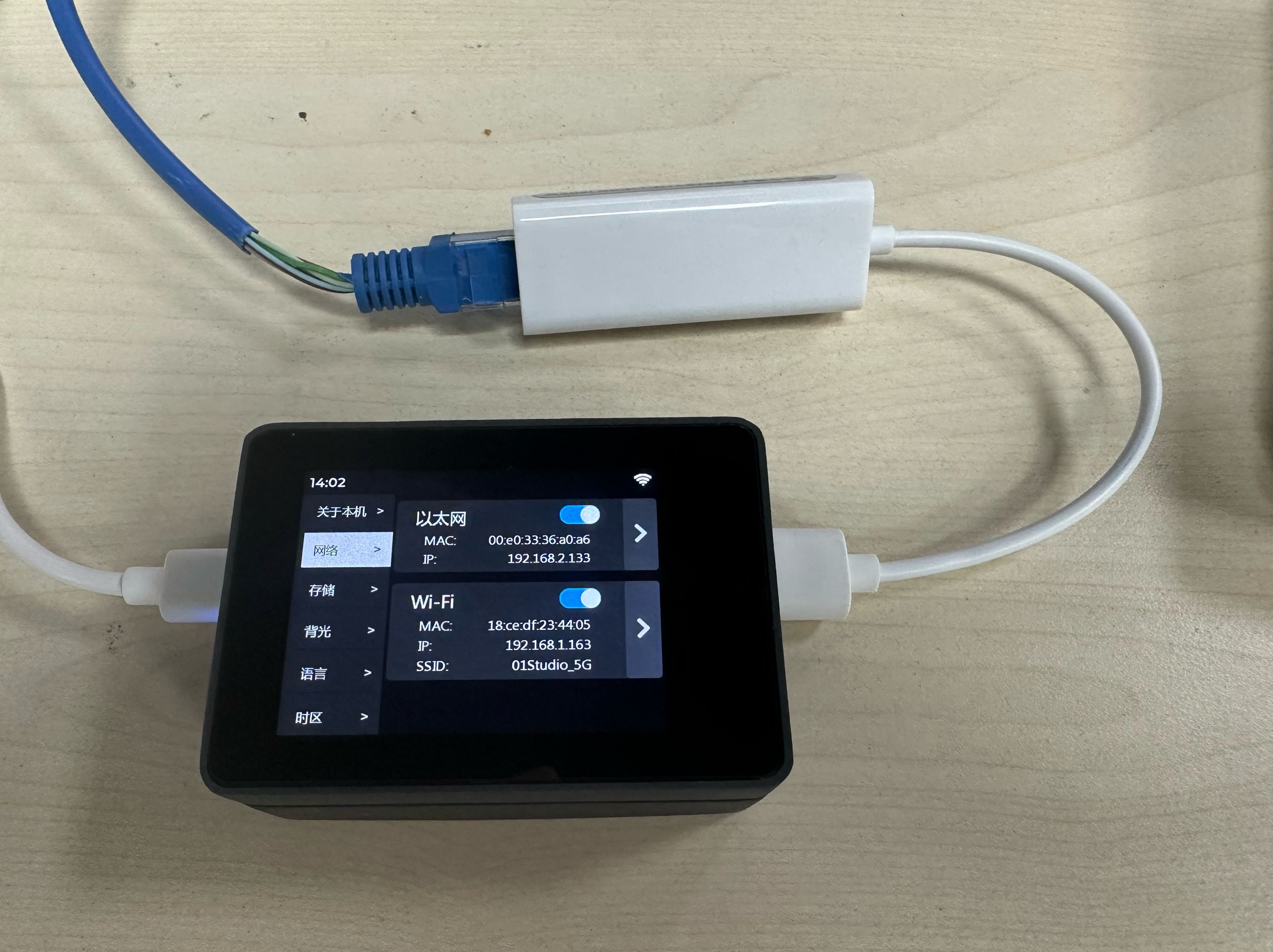

USB转以太网卡
可选配件，适用于有需要使用以太网连接的场景。即插即用。点击购买>>
