红外测温（MLX90614）

前言​

MLX90614是一款用于非接触式温度测量的红外温度计，能够测量-70至380°C之间的物体。该传感器采用红外敏感热电堆探测器芯片，可在温度范围内以0.02°C的分辨率测量温度。

实验平台​

麦哲伦开发套件和红外测温传感器模块，传感器模块连接到I2C/UART扩展接口。

mlx90614_1

实验目的​

通过python编程实现MLX90614非接触式测温。

实验讲解​

市面上大多MLX90614模块都通用，使用I2C总线通讯，下图是一款MLX90614传感器模块，有DCC（短距离10cm）和DCI（远距离100cm）两个型号，代码通用。点击购买>>

mlx90614_1

模块参数
供电电压3.3V
测量距离DCC(10cm) 和 DCI(100cm)
测量范围-70℃ - 382℃
测量精度0.5℃
通信方式I2C总线（默认地址：0x5a）
引脚说明VCC: 接3.3V
GND: 接地
SDA: I2C数据引脚
SCL: I2C时钟引脚

从上面介绍可以看到MLX90614是一款通过I2C接口驱动的传感器。我们通过开发板的I2C接口编程，即可以对该模块实现数据通讯。

MLX90614对象​

构造函数​

mlx = mlx90614.MLX90614(i2c)

构建MLX90614对象。

参数说明：

  • i2c 定义好的I2C对象。

使用方法​

mlx.ObjectTemp()

返回物体温度，单位℃，数据类型：float。


mlx.AmbientTemp()

返回环境温度，单位℃，数据类型：float。


理解了MLX90614传感器原理和对象使用方法后，我们可以整理出编程思路，流程图如下 ：

参考代码​

'''
实验名称：MLX90614红外测温模块
版本：v1.0
平台：麦哲伦开发套件
作者：01Studio
说明：测量物体温度和环境温度并在LCD上显示
'''

import mlx90614, time
from tftlcd import LCD43R
from machine import Pin,SoftI2C

#红外测温对象
i2c = SoftI2C(sda=Pin('B11'), scl=Pin('B10'),freq=100000)
temp = mlx90614.MLX90614(i2c)

#定义常用颜色
WHITE=(255,255,255)
BLACK = (0,0,0)

#初始化LCD
d=LCD43R(portrait=4)
d.fill(WHITE)#填充白色

#显示标题
d.printStr('01Studio MLX90614:', 40, 10, BLACK, size=4)

while True:

    #采集温度、压强、高度信息数据并用LCD显示：
    d.printStr('ObjTemp: ' + str('%.2f'%temp.ObjectTemp()+' C') , 10, 100, BLACK, size=4)
    d.printStr('AmbTemp: ' + str('%.2f'%temp.AmbientTemp()+' C'), 10, 200, BLACK, size=4)

    time.sleep_ms(500) # 延时500毫秒

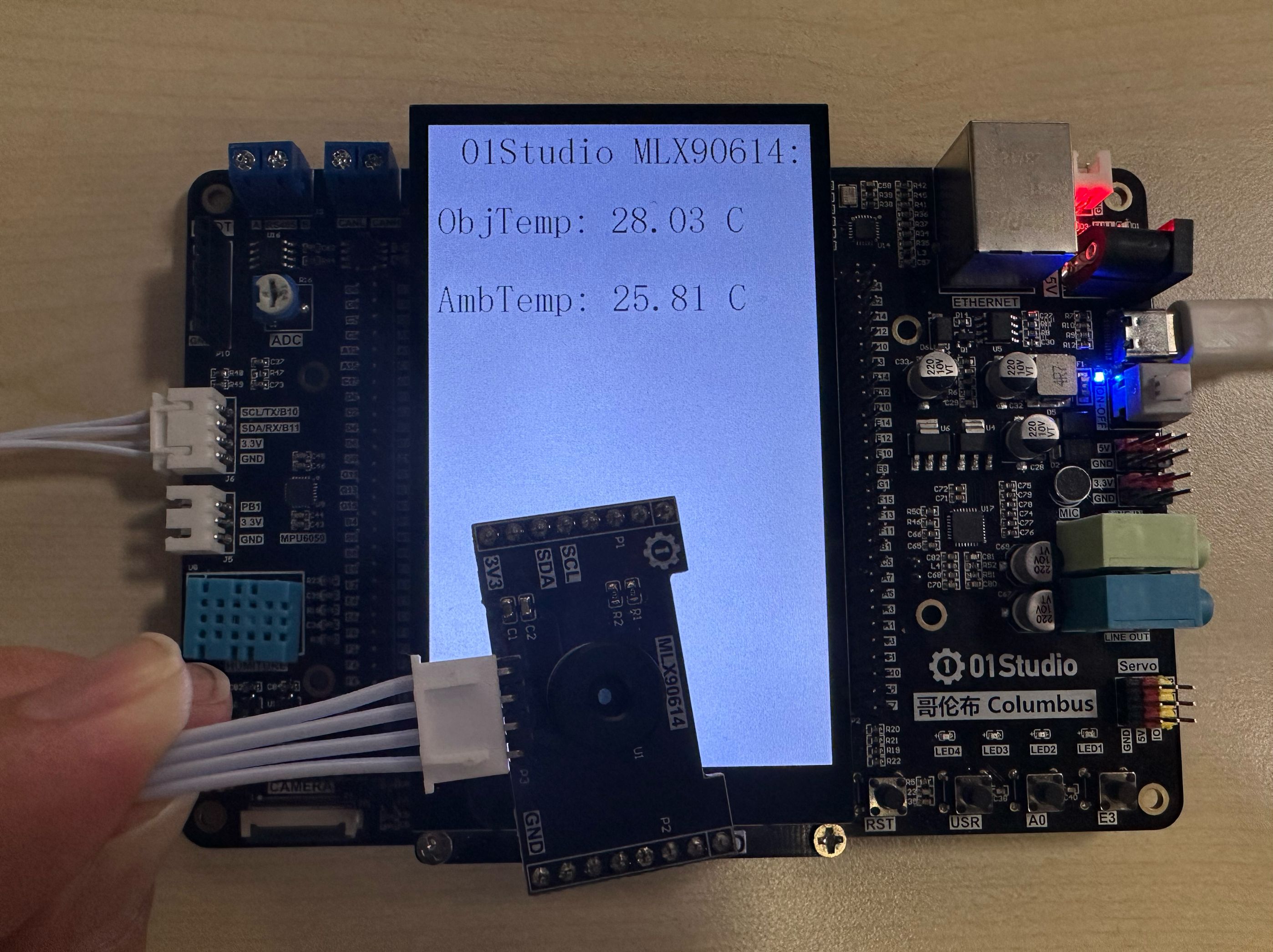

实验结果​

将mlx90614.py文件上传到开发版文件系统，运行代码：

可以看到LCD显示物体温度和环境温度相关信息。

mlx90614
