人脸检测

前言​

本节人脸检测跟上一节猫脸检测类似，简单来说就是告诉你将一幅图片中哪些是人脸。今天我们来学习一下如何通过MicroPython编程快速实现人脸检测。

实验平台​

pyWiFi-ESP32-S3开发套件，OV2640摄像头，3.2寸显示屏。

qrcode

实验目的​

识别摄像头画面中的人脸。

实验讲解​

对于pyWiFi-ESP32-S3而言，相关AI功能已经集成在esp_ai模块下，用户可以通过构造函数和对象使用轻松实现人脸检测。具体说明如下：

esp_ai.face_detection对象​

构造函数​

c = esp_ai.face_detection()

构建人脸检测对象。

使用方法​

c.start()

启动功能。


c.read()

识别摄像头图像中的猫脸并返回数据。

结果说明：

返回矩形区域数量和对应的左上角和右下角坐标（4个值）。

无检测结果返回(0)

1个结果，返回15个值。(1,A[x0],A[y0],A[x1],A[y1],A[left_eye_X],A[left_eye_Y],A[right_eye_X],A[right_eye_Y],A[nose_X],A[nose_Y],A[left_mouth_X],A[left_mouth_Y],A[right_mouth_X],A[right_mouth_Y])

详细说明：v[0]：人脸数量；v[1-4]:矩形左上角和右下角坐标；v[5-14]:左眼、右眼、鼻子、左嘴角、右嘴角坐标。

2个结果，返回29个值。(2,.......) 说明：v[0]：人脸数量；v[1-14]:人脸1数据；v[15-28]人脸2数据。

...

当前最大支持返回2个结果。


从上表可以看到构建对象后启动识别即可直接检测人脸。具体编程思路如下：

参考代码​

'''
实验名称：人脸检测
版本：v1.0
平台：pyWiFi ESP32-S3
作者：01Studio
说明：识别摄像头中的人脸。
'''

import esp_ai,time
import sensor,tftlcd

#摄像头初始化
cam = sensor.OV2640()
cam.reset()
cam.set_framesize(sensor.LCD) #240*240分辨率
cam.set_hmirror(1) #后置摄像头模式

#LCD初始化
d = tftlcd.LCD32(portrait=1)

c = esp_ai.face_detection() #构建人脸检测对象

c.start() #启动检测，可以通过LCD观察结果

while True:

    #获取人脸检测结果，返回矩形区域数量、对应的矩形框左边以及五点关键特征值。
    #无检测结果返回(0)

    #1个结果，返回15个值.
    #(1,A[x0],A[y0],A[x1],A[y1],A[left_eye_X],A[left_eye_Y],A[right_eye_X],A[right_eye_Y],
    # A[nose_X],A[nose_Y],A[left_mouth_X],A[left_mouth_Y],A[right_mouth_X],A[right_mouth_Y])
    #说明：v[0]：人脸数量；v[1-4]:矩形左上角和右下角坐标；v[5-14]:左眼、右眼、鼻子、左嘴角、右嘴角坐标。

    #2个结果，返回29个值。(2,.......)
    #说明：v[0]：人脸数量；v[1-14]:人脸1数据；v[15-28]人脸2数据。

    #当前最大支持返回2个结果。
    value = c.read()

    print(value)

    time.sleep_ms(20)

实验结果​

将pyWiFi-ESP32-S3的摄像头设置为后置模式，LCD装在核心板上，这样更方便观察。

qrcode

运行代码，将摄像头正对人脸，可以看到LCD框识别出人脸。

单个人脸检测​

  • 原图：

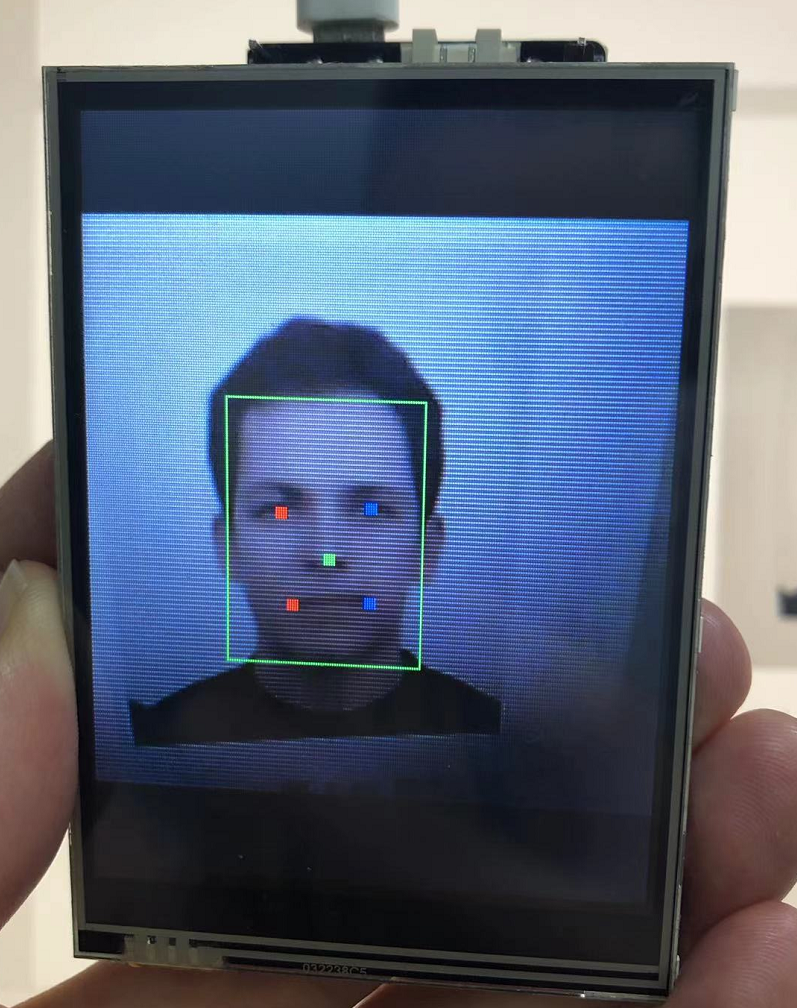

  • 识别结果：


2个人脸检测​

  • 原图：


  • 识别结果：
