小车电机控制
前言
本机教程使用的直流电机为常用的TT马达,2个引脚,支持正转和反转,常用于智能小车等场景。

实验目的
学习CyberCAM控制小车直流电机。
实验讲解
直流电机本质通过2个引脚施加电压控制正反转,通过PWM调速。下图是一个电压为5V在不同占空比下等效电压示意图。占空比越大,等效电压越高,电机转动速度就越快。

小车使用的pyMotors电机模块最大支持4路直流减速电机。M0到M3接口,+表示正,-表示负。

开启I2C2
I2C2 与 UART2 复用同一组引脚,在同一时间只能选择其中一种功能使用,系统默认启用 UART2。
先执行下方指令检查一下I2C2的开启情况:
gpio pins
出现下图表示开启成功:

如果没有,需要在终端输入下面指令开启:
sudo set-device enable i2c2
重启开发板:
sudo reboot
重启后再次执行gpio pins指令检查确认已经开启即可。
Motors对象
直流电机的 CircuitPython 驱动已经封装在 motor.py 和 pca9685.py 中。使用时初始化 I2C 和 PCA9685,然后创建直流电机对象即可使用。
构造函数
from adafruit_pca9685 import PCA9685
from adafruit_motor import motor
i2c = busio.I2C(board.SCL2, board.SDA2)
pca = PCA9685(i2c, address=0x40)
pca.frequency = 100
...
m = motor.DCMotor(pca.channels[0], pca.channels[1])
使用 PCA9685 的两个 PWM 通道构建一路直流电机对象。
使用方法
m.throttle = value
电机控制函数。
value: 表示 PWM 占空比。取值范围:-1.0~1.0;

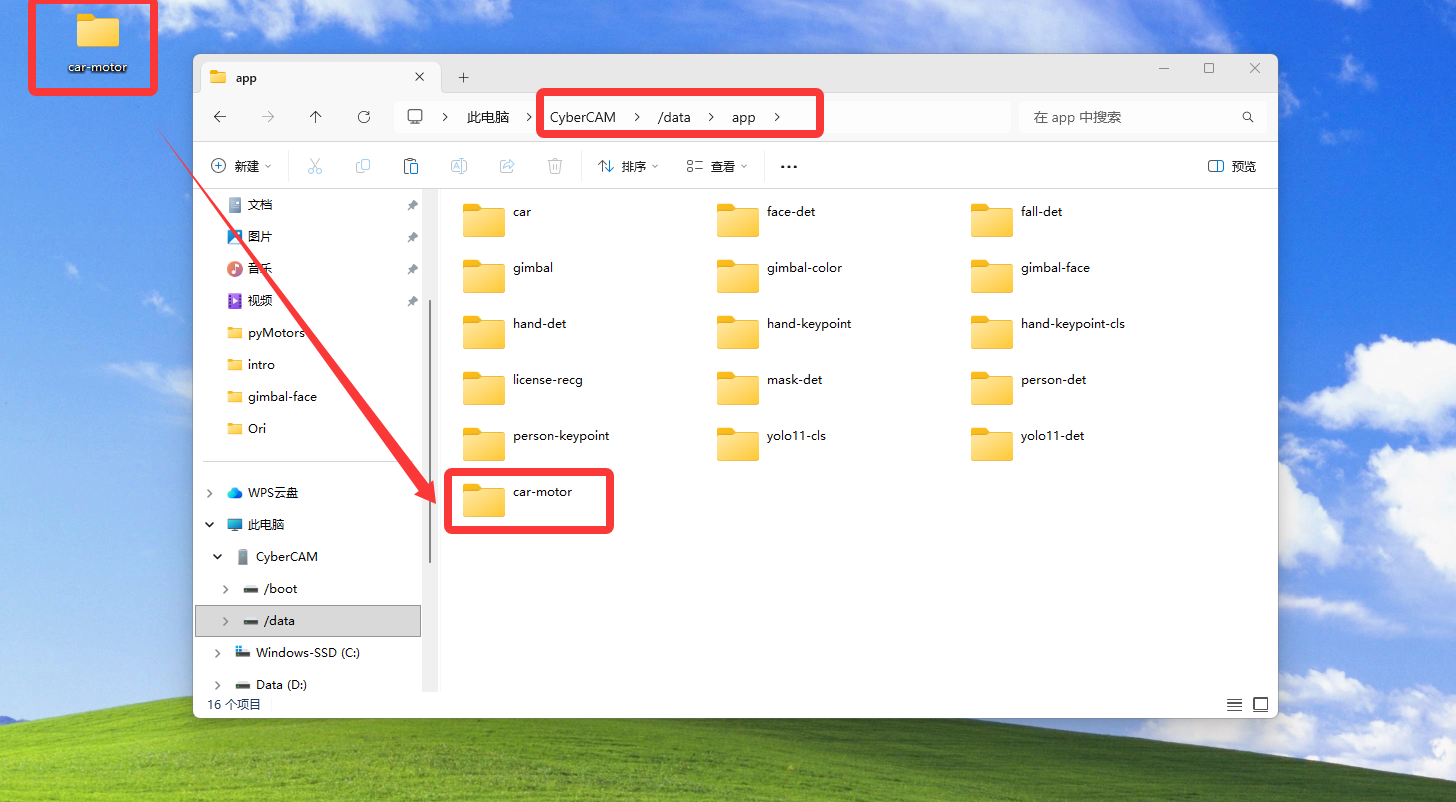

运行前需要将资料包中的示例程序文件夹整体拷贝到 CyberCAM 的 /data/app目录下。
代码编写流程如下:
参考代码
'''
# Copyright (c) [2026] [01Studio]. Licensed under the MIT License.
实验名称:小车电机控制
实验平台:01Studio CyberCAM
说明:同时控制4路直流减速电机
'''
import time, busio, board, os, sys
# 优先当前文件夹下相对路径(app离线部署)
local_lib_path = "./lib"
system_lib_path = "/data/app/car-motor/lib"
# 判断优先使用哪个路径
if os.path.exists(os.path.join(local_lib_path, "adafruit_motor")) or os.path.exists(os.path.join(local_lib_path, "adafruit_pca9685")):
target_path = os.path.abspath(local_lib_path)
# 使用系统绝对路径(IDE运行调试)
elif os.path.exists(os.path.join(system_lib_path, "adafruit_motor")) or os.path.exists(os.path.join(system_lib_path, "adafruit_pca9685")):
target_path = system_lib_path
else:
raise FileNotFoundError("文件缺失,请检查当前路径与系统路径下的文件是否存在。")
# 将找到的路径插入到 sys.path 最前面(确保优先加载它)
sys.path.insert(0, target_path)
from adafruit_pca9685 import PCA9685
from adafruit_motor import motor
#构建I2C对象
i2c = busio.I2C(board.SCL2, board.SDA2)
#构建PCA9685对象
pca = PCA9685(i2c, address=0x40)
#设置pwm输出频率
pca.frequency = 100
#构建4小车4个电机对象
motor0 = motor.DCMotor(pca.channels[0], pca.channels[1])
motor1 = motor.DCMotor(pca.channels[3], pca.channels[2])
motor2 = motor.DCMotor(pca.channels[5], pca.channels[4])
motor3 = motor.DCMotor(pca.channels[6], pca.channels[7])
# throttle 取值范围:-1.0~1.0
# 正负号控制电机转向,绝对值表示 PWM 占空比
# 绝对值越大,电机驱动力通常越大、转速通常越高
# 教程接线中,负值对应小车前进
#前进
motor0.throttle = -0.5
motor1.throttle = -0.5
motor2.throttle = -0.5
motor3.throttle = -0.5
time.sleep(3)
#后退
motor0.throttle = 0.5
motor1.throttle = 0.5
motor2.throttle = 0.5
motor3.throttle = 0.5
time.sleep(3)
#制动停止,速度值为0
motor0.throttle = 0
motor1.throttle = 0
motor2.throttle = 0
motor3.throttle = 0
调试技巧
为了方便调试,避免电机转动导致小车跑动,可以在小车底盘下方放置一个尺寸合适的盒子,将轮胎撑起,然后做相关调试。


实验结果
将资料包中的示例程序文件夹整体拷贝到 CyberCAM 的 /data/app目录下,主程序及其依赖库均包含在该文件夹中。

终端输入下面指令确认I2C开启情况:
gpio pins
出现下图表示开启成功:
如没开启请按前面内容打开:开启I2C2

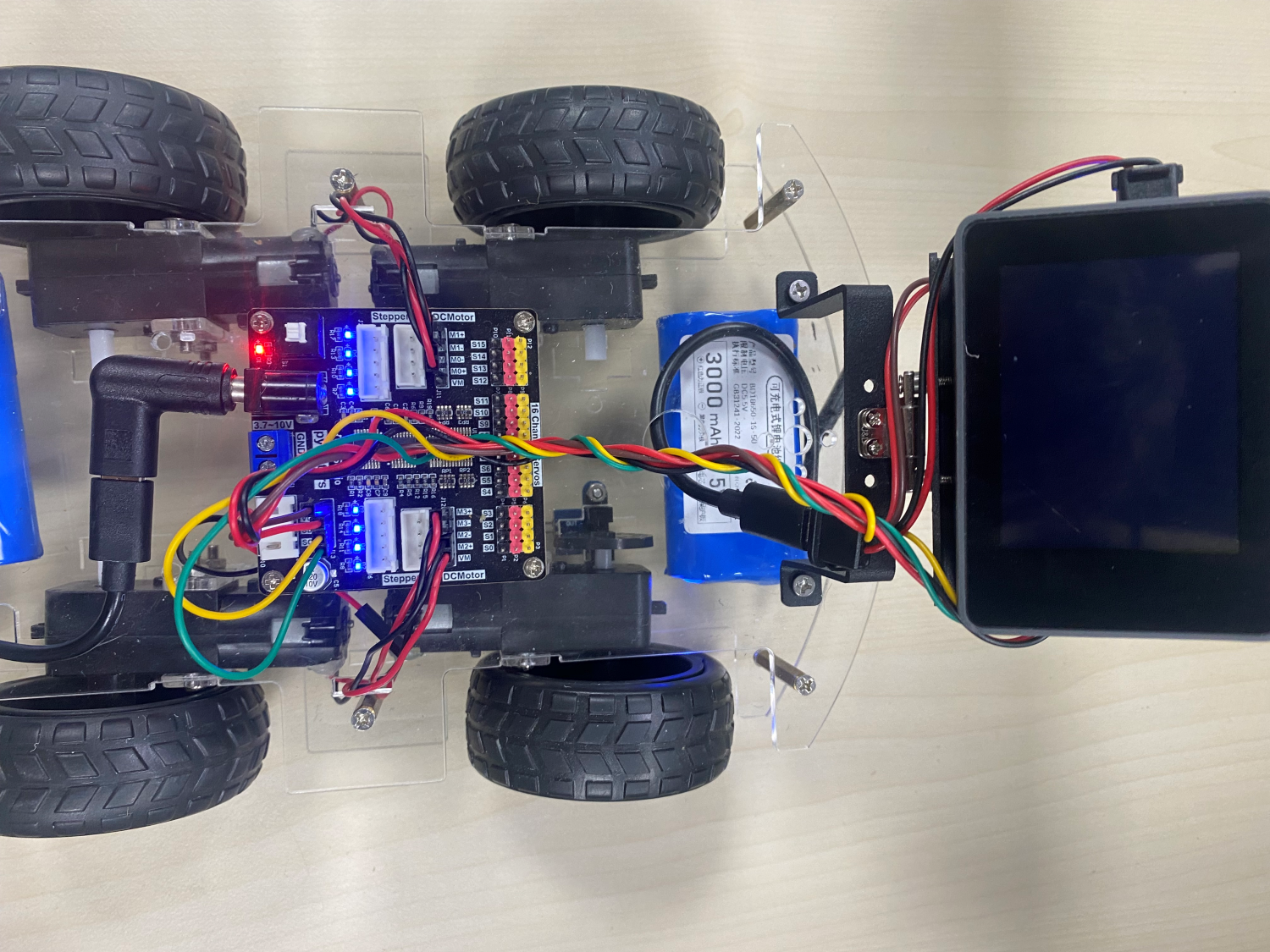

运行代码,可以看到小车的4个轮子前进,后退,停止。
