蓝牙模块

前言

低功耗蓝牙透传模块日常生活使用非常多，例如手环，通过手机可以快速实现蓝牙无线连接。从而控制硬件设备。

实验平台

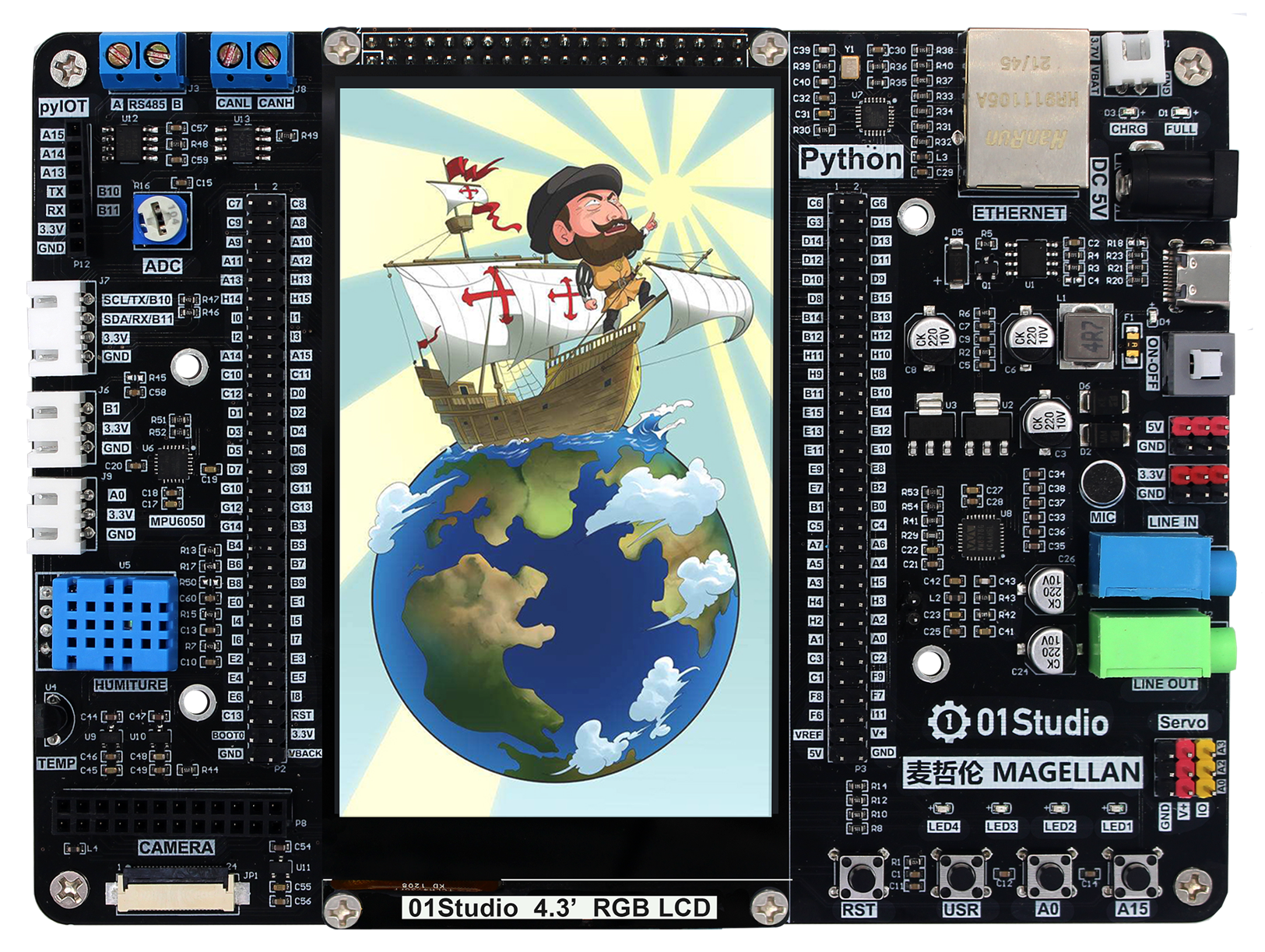

麦哲伦MicroPython开发套件和pyIOT-TSL01蓝牙透传模块。

实验目的

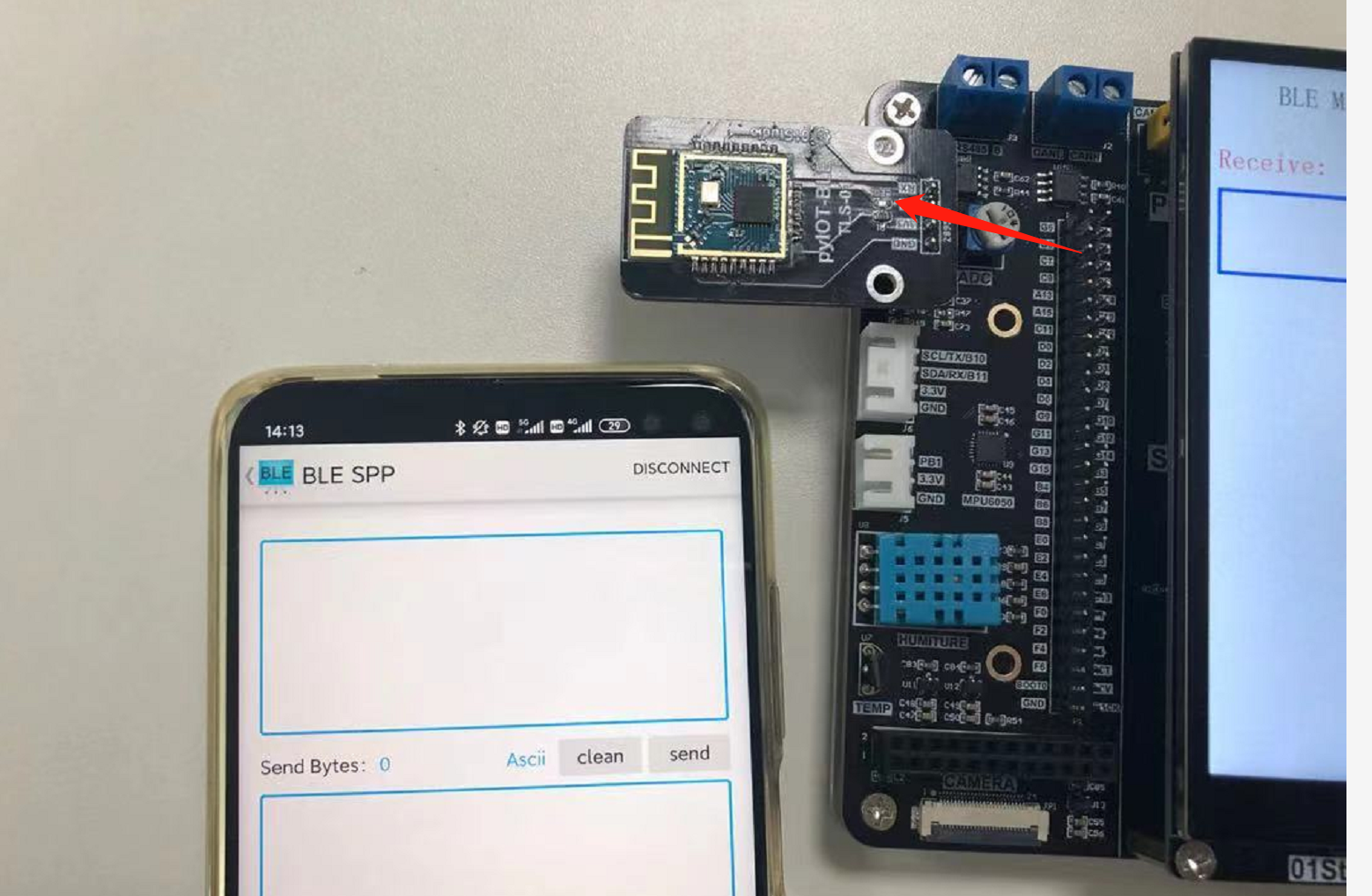

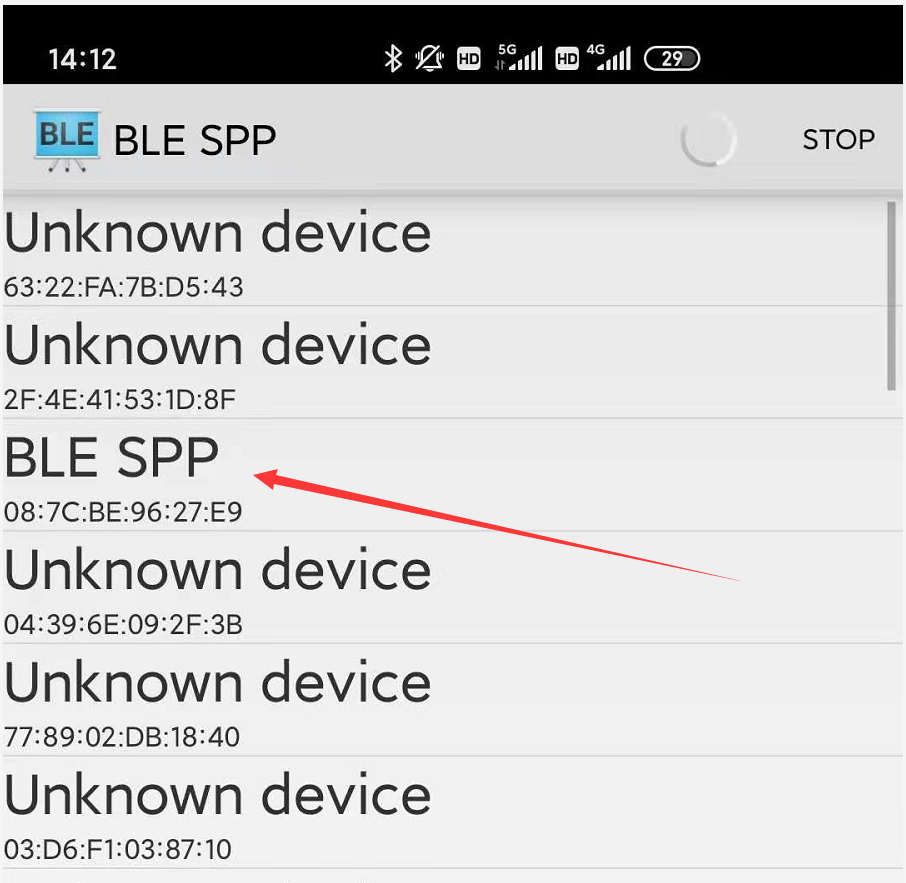

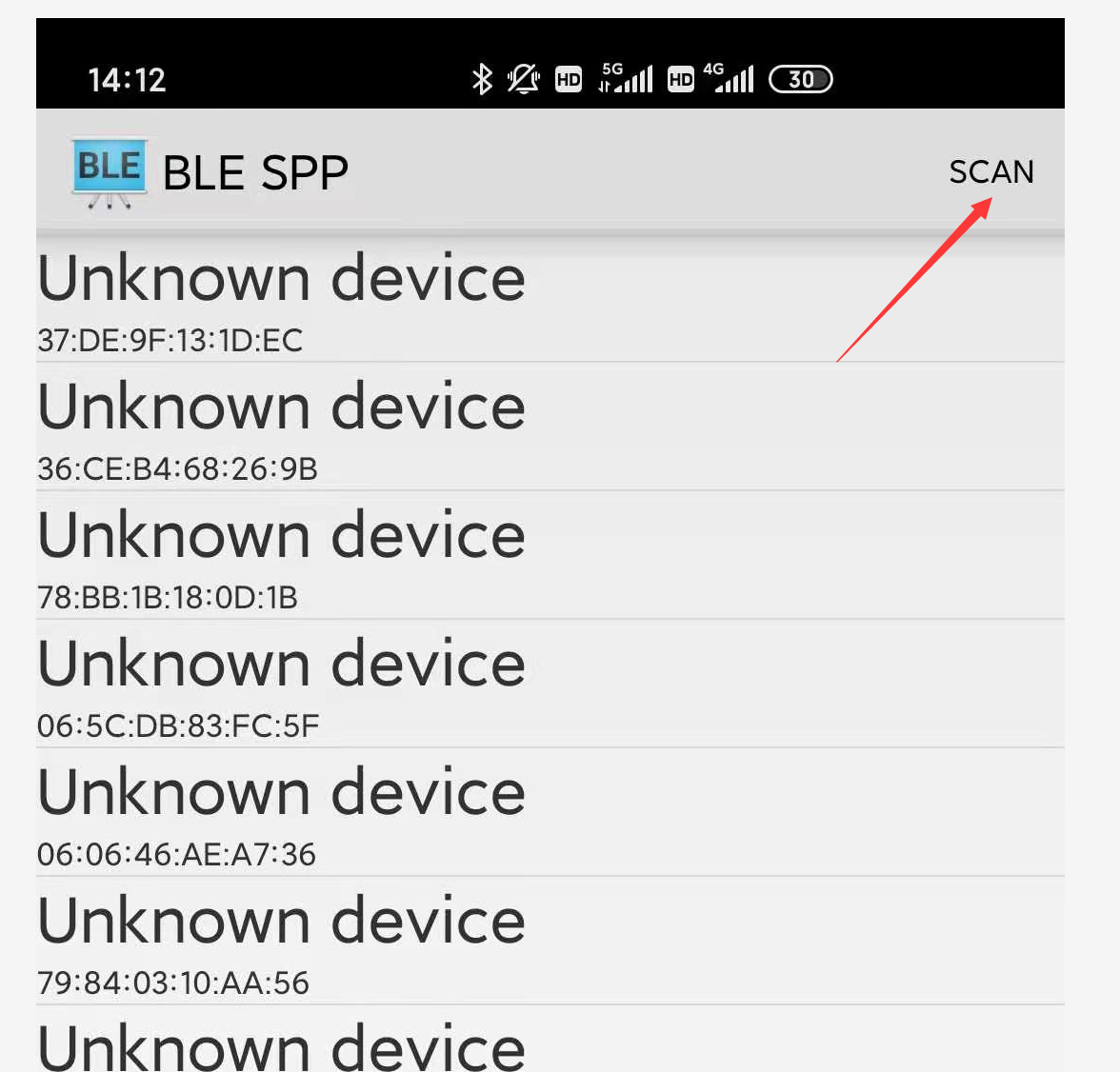

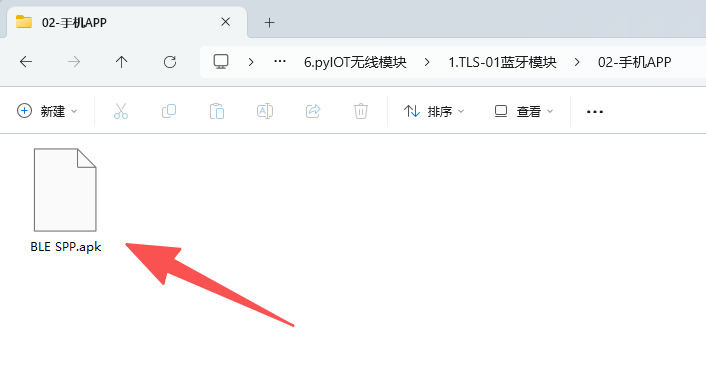

通过手机软件蓝牙连接模块，跟开发板进行通讯，LCD显示接收到的字符。并识别特定字符，点亮LED。

实验讲解

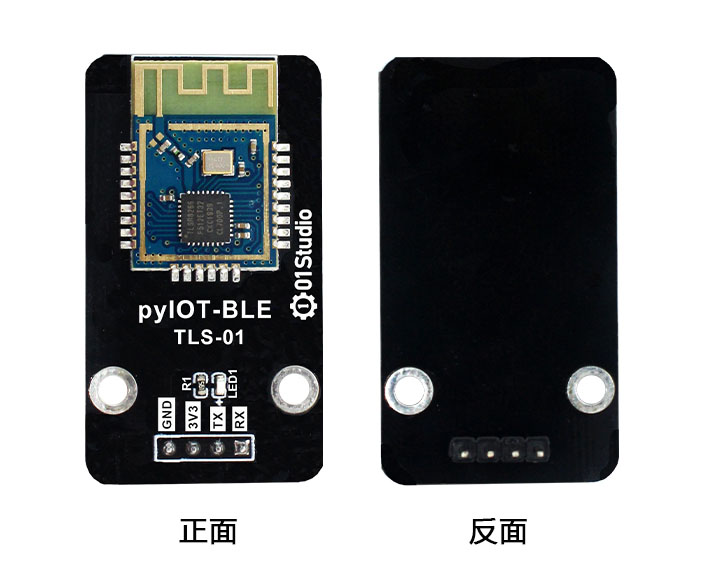

pyIOT-TLS01是基于WeBee TLS-01串口蓝牙透传模块，产品参数如下： 点击购买>>

产品参数
蓝牙主控	TLSR8266
控制方式	UART(串口)
蓝牙版本	BLE4.0 (从机)
功耗	工作电流：<8.8mA, 广播电流：<1mA

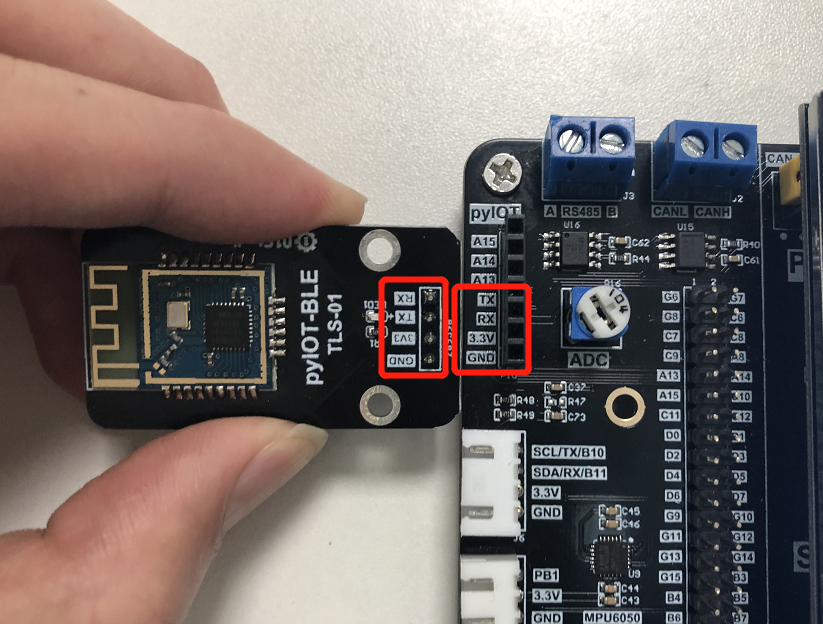

引脚	GND, 3.3V, TX, RX
模块尺寸	4.5*2.5cm

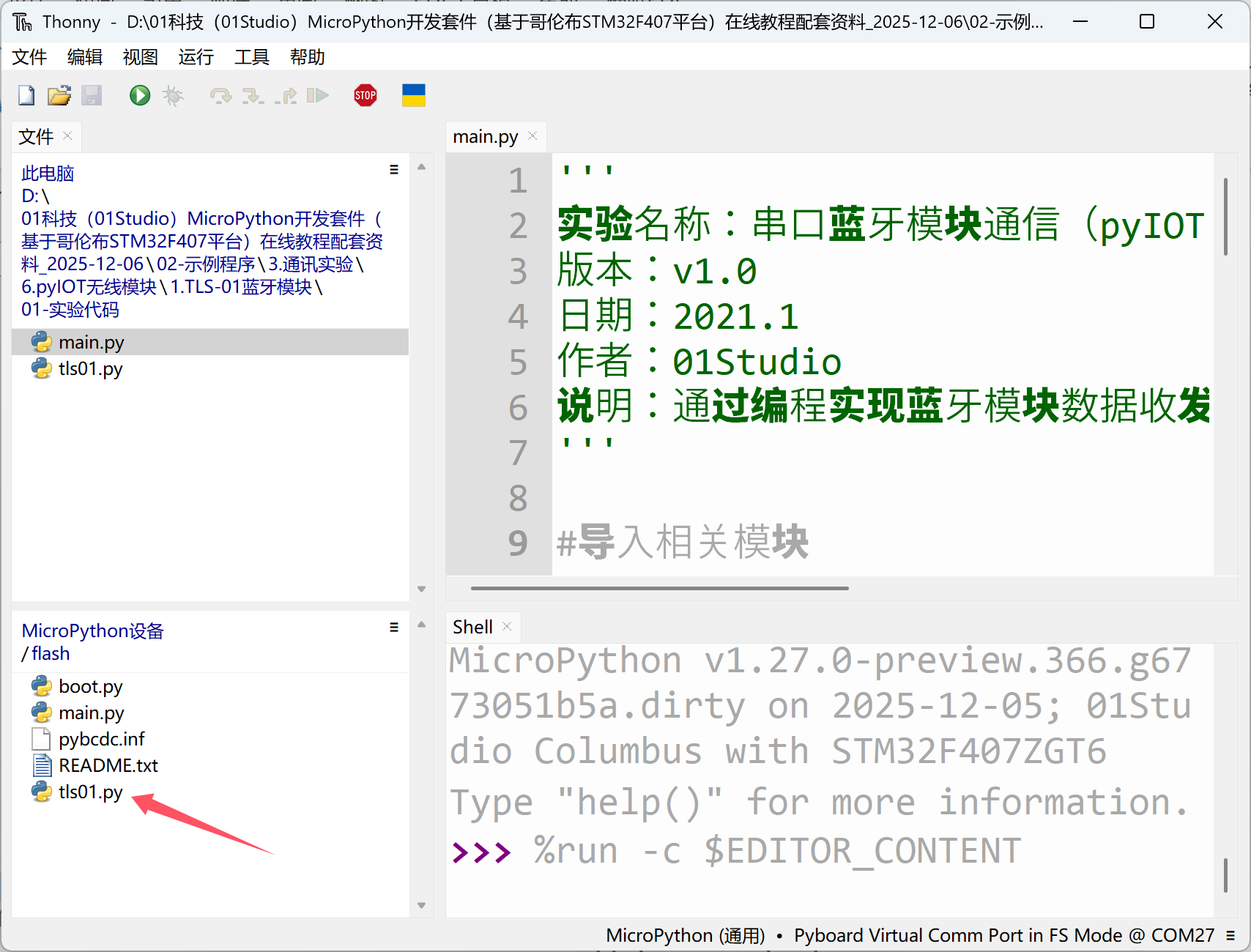

01Studio已经封装好了对应的python库，用户可以使用python编程直接使用基本的蓝牙功能。下面是TLS01库函数说明：

TLS01对象

构造函数

tls01.TLS01(uart, baud_rate=9600)

创建TLS01蓝牙模块对象。

uart 串口编号
baud_rate 波特率，默认是9600

使用方法

TLS01.Name_Check()

查看蓝牙广播名称，返回字符。

TLS01.BI_Check()

查看蓝牙模块广播间隔，返回类型：int

TLS01.Baudrate_Check()

返回波特率

TLS01.Name_Set(name)

设置模块广播名称;

name 广播名字，字符类型，如：01Studio

TLS01.BI_Set(BI)

设置蓝牙广播间隔;

BI 蓝牙广播间隔，间隔越短，手机搜索到设备越快。例：100表示100ms

TLS01.Baudrate_Set(Baudrate)

设置模块串口波特率;

Baudrate 波特率值，例：9600，115200

TLS01.RST()

复位模块。

TLS01.RESET()

重置模块，恢复出厂设置。

蓝牙串口模块的使用已经很简单了，让我们不用去考虑蓝牙协议栈的事情，现在在这个基础上再使用micropython封装相关库，就变得更易用了，编程流程如下：

参考代码

'''
实验名称：串口蓝牙模块通信（pyIOT-BLE TLS01蓝牙串口模块 by WeBee）
版本：v1.0
平台：麦哲伦开发板
作者：01Studio
说明：通过编程实现蓝牙模块数据收发，并执行关键词指令，点亮LED
'''

#导入相关模块
from tls01 import TLS01
from pyb import LED
from tftlcd import LCD43M
import time

#定义常用颜色
RED = (255,0,0)
GREEN = (0,255,0)
BLUE = (0,0,255)
BLACK = (0,0,0)

########################
# 构建4.3寸LCD对象并初始化
########################
d = LCD43M(portrait=1) #默认方向

#画接收框
d.fill((255,255,255))
d.printStr('BLE Message Receive', 80, 20, BLACK, size=3)
d.printStr('Receive:', 10, 100, RED, size=3)
d.drawRect(10, 150, 450, 100, BLUE, border=5) #画矩形

#构建蓝牙模块对象（串口）
BLE=TLS01(3,9600) #设置串口号3和波特率,TX--Y9,RX--Y10

###############信息透传################
BLE.uart.write('Hello 01Studio!')#给手机发送一条数据

num = 0 #接收计数

#接收信息
while True:

    if BLE.uart.any(): #查询是否有信息

        text = BLE.uart.read(128) #默认单次最多接收128字节'''
        print(text)

        #接收数据LCD显示
        num =num +1
        d.printStr('Num:'+str(num), 150, 100, BLACK, size=3)
        d.printStr(str(text), 20, 180, BLACK, size=3)

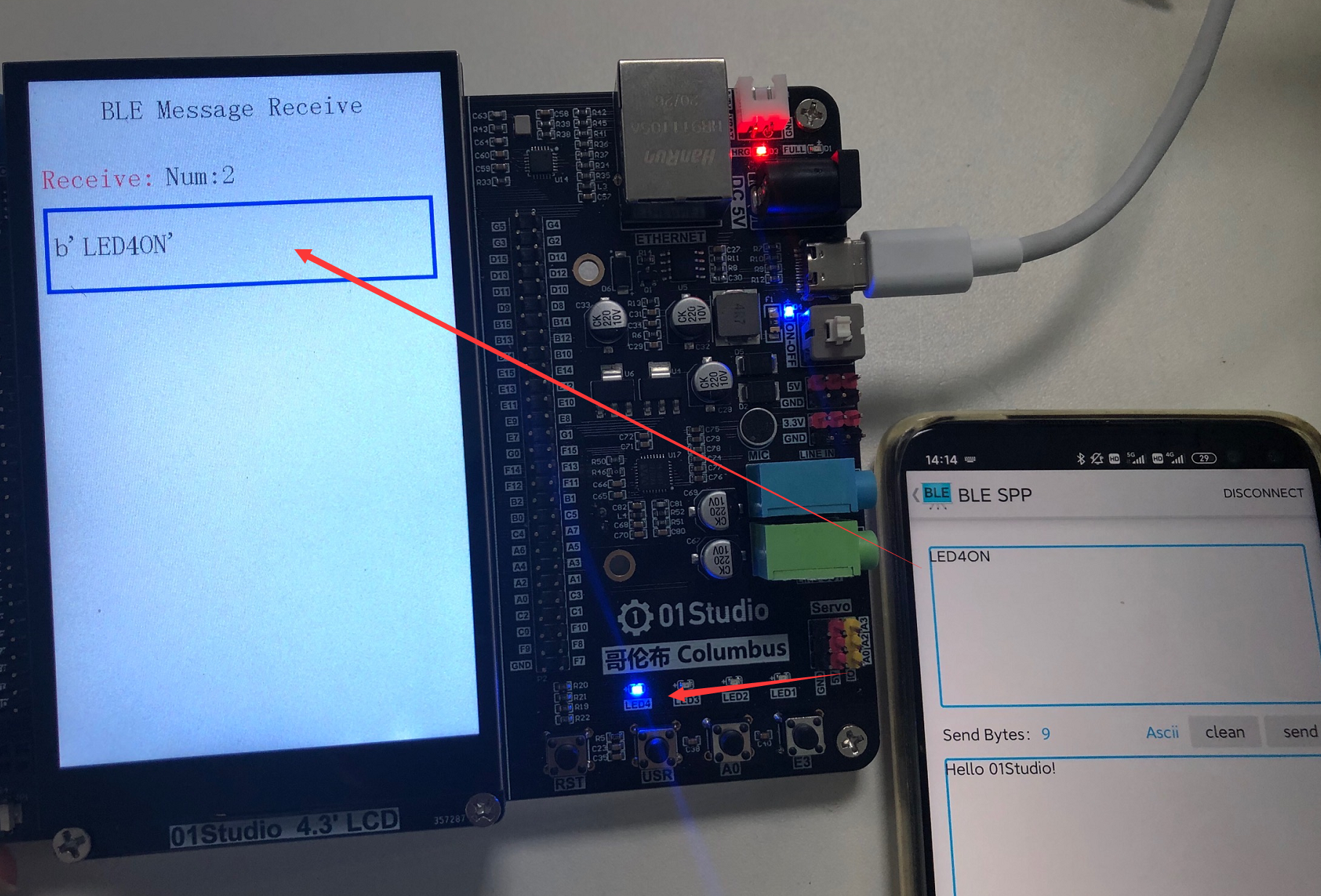

        #判断关键词指令，打开或关闭LED4蓝灯
        if text == b'LED4ON':
            LED(4).on()

        if text == b'LED4OFF':
            LED(4).off()
