前言​

生活中充满着形形式式的摄像头，其被广泛应用在各行业，如照相机、手机相机、安防监控等。使用摄像头可以拍照，记录美好瞬间。

实验平台​

麦哲伦开发套件。01Studio STM32摄像头模块。 img

实验目的​

编写实现OV2640摄像头拍摄图片。

实验讲解​

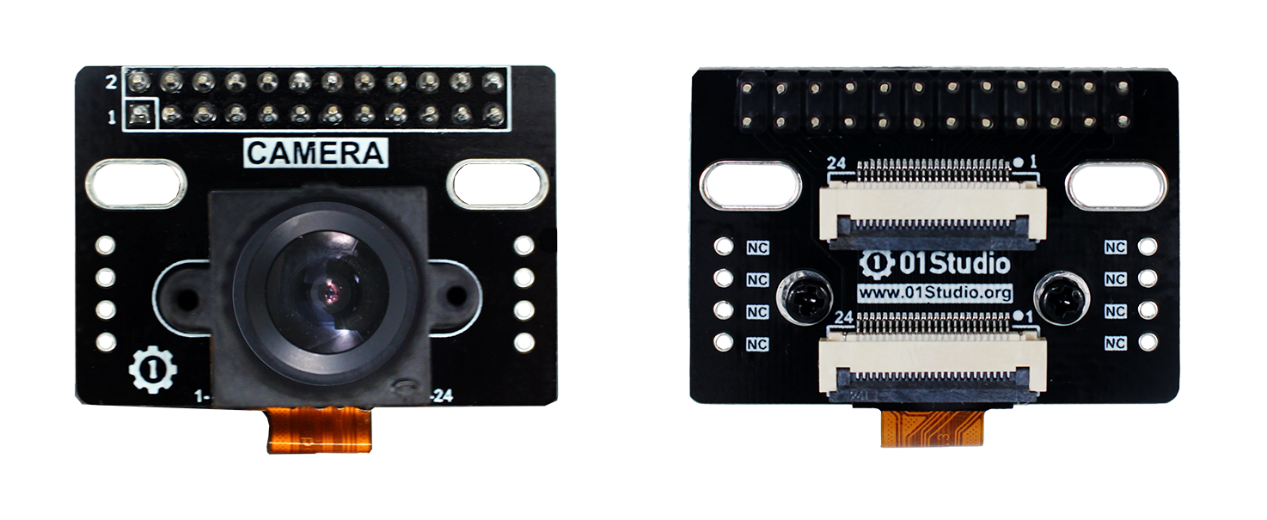

本例程实验的摄像头感光芯片为常用的OV2640，200万像素摄像头，最大支持1600*1200像素分辨率拍摄。点击购买>>

参数如下：


模块参数
感光芯片OV2640
控制方式SCCB
接口定义24P 2.5mm排针 / 24P-0.5mm fpc座
像素最高1600*1200（200万）
模块尺寸3.8 * 2.7mm

01Studio已经将OV2640相关功能封装成MicroPython库，用户直接使用即可，OV2640对象如下：

OV2640对象​

构造函数​

sensor.OV2640()

构建OV2640对象。

使用方法​

OV2640.reset()

OV2640摄像头模块初始化。


OV2640.set_framesize(framesize)

设置摄像头拍摄的尺寸。

  • framesize 帧尺寸大小,默认尺寸为 sensor.VGA – 640*480。

    • sensor.QQQVGA - 80x60；
    • sensor.QQVGA - 160x120；
    • sensor.QVGA - 320x240；
    • sensor.VGA - 640x480；
    • sensor.WVGA - 720x480；
    • sensor.XGA - 1024x768；
    • sensor.UXGA - 1600x1200；

OV2640.set_vflip(value=0)

设置垂直翻转；

  • value: 设置值。
    • 1:-开启；
    • 0:-关闭。

OV2640.set_hmirror(value=0)

设置水平镜像；

  • value: 设置值。
    • 1:-开启；
    • 0:-关闭。

OV2640.snapshot(filename)

拍摄照片并保存。最大支持 sensor.VGA – 640*480

  • filename: 路径+名称，如 '/flash/test.jpg'

OV2640.display()

LCD实时显示摄像头图像；


OV2640.display_stop()

关闭摄像头LCD实时显示。


更多用法请阅读官方文档：
https://docs.01studio.cc/library/sensor/sensor.html#ov2640

从上表可以看到，除了拍摄外，还支持图像在LCD实时显示。我们可以编写实现开发板上电后LCD实时显示摄像头采集图像，通过按键来拍照并保存到文件系统。编程思路如下：

参考代码​

'''
实验名称：拍照并保存
版本：v1.0
平台：麦哲伦开发板 + 4.3寸RGB屏
作者：01Studio
说明：编程实现录拍摄图片并保存。
'''

from pyb import Switch
import sensor,time,tftlcd

d = tftlcd.LCD43R(portrait=4)

#摄像头初始化
cam = sensor.OV2640()
cam.reset()
cam.set_framesize(sensor.VGA) #640x480分辨率
cam.display() #LCD显示

num=0 #用于命名图片
cam_flag = 0 #拍照标志位

##############################
#      USR按键  拍照并保存
##############################
def fun():
    global cam_flag
    cam_flag = 1

#USR按键初始化
sw = Switch()
sw.callback(fun)

while True:

    #收到拍照命令
    if cam_flag == 1:

        #拍照并保存图片
        cam.snapshot("/flash/"+str(num)+".jpg")

        num=num+1  #照片名称
        cam_flag=0 #清空标志位

实验结果​

运行代码，可以看到LCD实时显示摄像头采集数据。


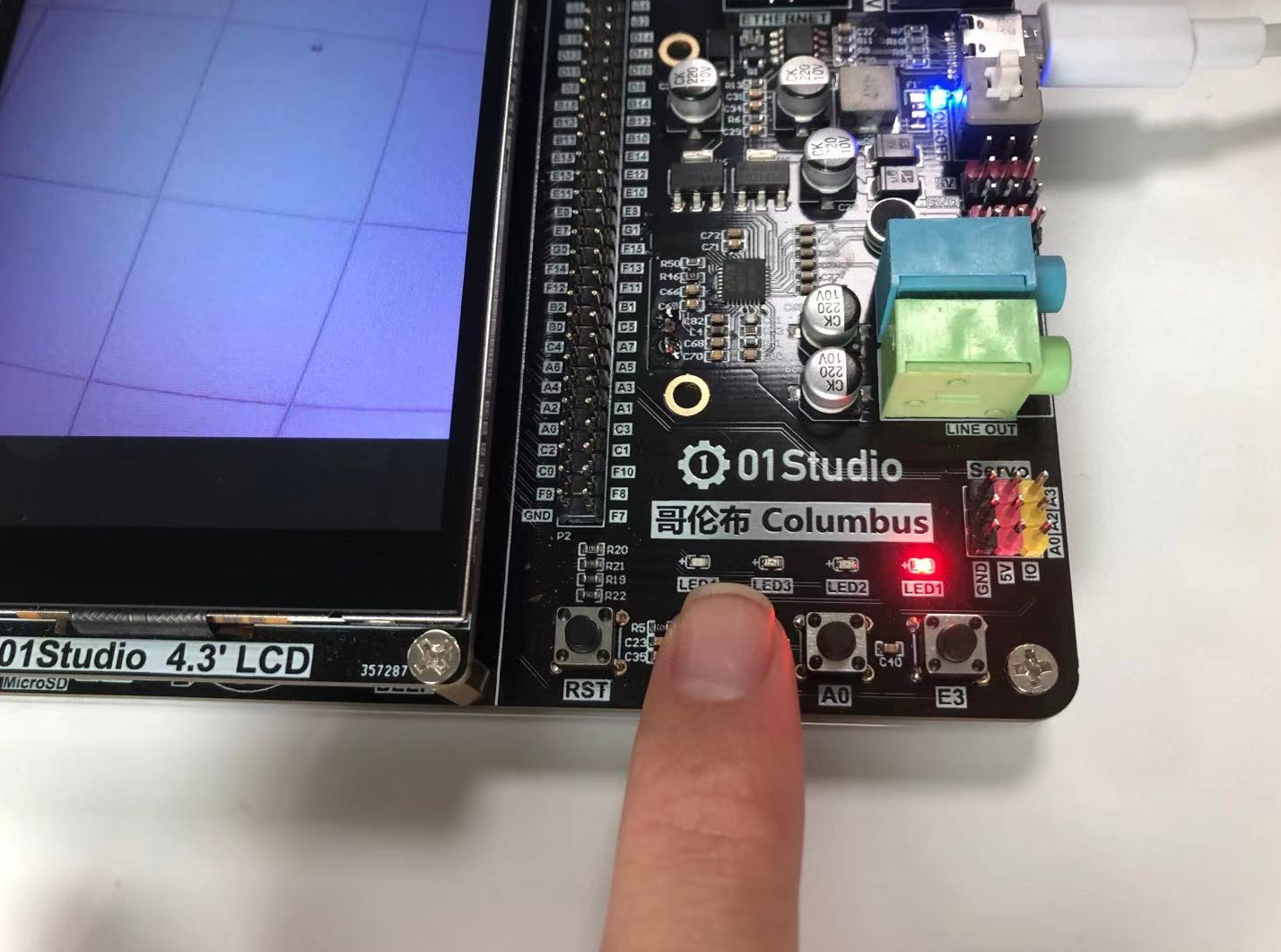

按下USR键，可以看到红灯亮，表示正在保存拍摄的图片到文件系统。

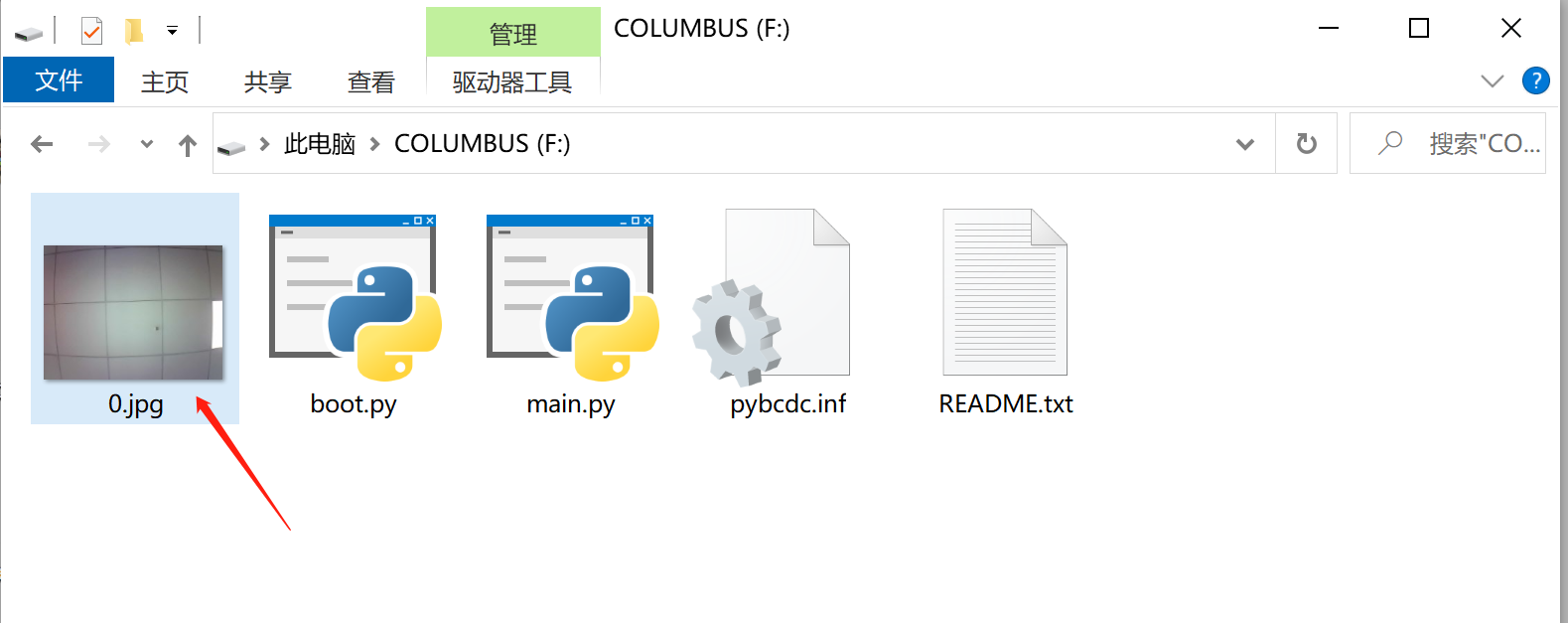

等待红灯灭后按下RST键复位开发板，可以看到刚刚拍摄的照片。文件为JPG格式。


本节实现了micropython的摄像头模块实现了拍照和图像采集显示。配合按键打造了一个简易的照相机。Ov2640受光线影响比较大，拍摄时候需要保证光线充足。
