前言​

本节讲解麦哲伦 + 7寸RGB屏的电容触摸屏使用方法。

实验平台​

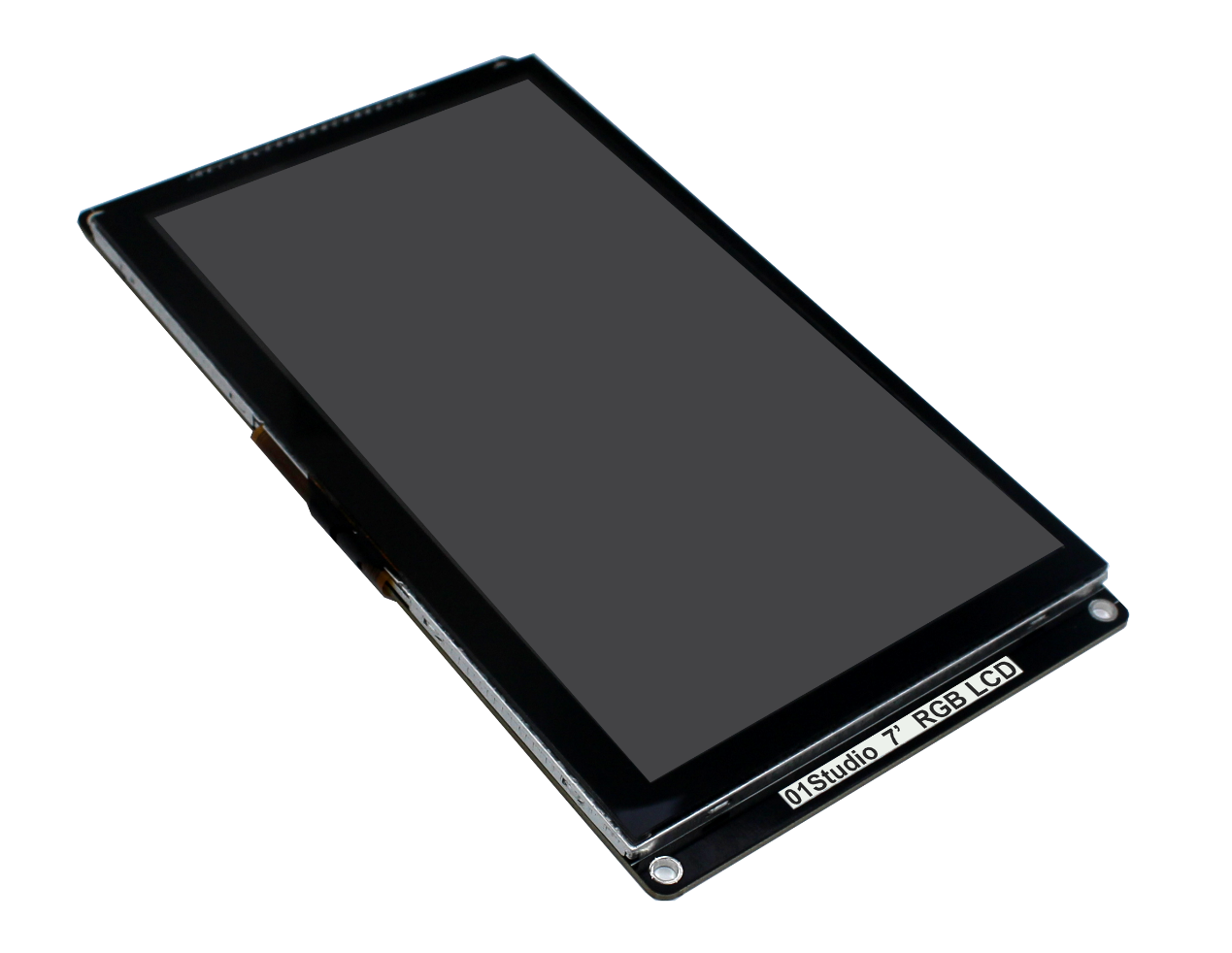

麦哲伦MicroPython开发套件、7寸RGB显示屏（电容触摸）。

touch

实验目的​

获取电容触摸屏的坐标并画点标记。

实验讲解​

本节实现当手指按下时候，通过简单的编程即可返回一个坐标，7寸RGB屏上的电容触摸驱动芯片是GT911，我们来看看其micropython构造函数和使用方法：

GT911对象​

构造函数​

touch.GT911(portrait=1)

构建触摸屏对象。GT1151表示驱动芯片型号。

  • portrait ：屏幕显示方向：
    • 1: 480*800 ，默认
    • 2: 横屏，800*480 ，1基础上顺时针旋转90°
    • 3: 竖屏，480*800 ，1基础上顺时针旋转180°
    • 4: 横屏，800*480 ，1基础上顺时针旋转270°

使用方法​

GT911.tick_inc()

手动刷新触摸，每次读取数据前必须执行该函数。


GT911.read()

读取触摸屏数据，返回（states,x,y）

  • states: 当前触摸状态：0：按下；1：移动；2：松开。；
  • x: 触摸点横坐标；
  • y: 触摸点纵坐标；

更多用法请阅读官方文档：
https://docs.01studio.cc/library/touch/touch.GT911.html


学会了触摸对象用法后，我们可以编程实现触摸后屏幕打点表示，然后左上角显示当前触摸的坐标。另外再加入一个按键，按下清空屏幕。编程流程图如下：

参考代码​

'''
实验名称：电容触摸屏
版本：v1.0
平台：麦哲伦开发板
作者：01Studio
社区：www.01studio.cc
说明：电容触摸屏采集触摸信息
'''

from touch import GT911
from tftlcd import LCD7R
from pyb import Switch
import time

#定义颜色
BLACK = (0,0,0)
WHITE = (255,255,255)
RED=(255,0,0)

#LCD初始化
d = LCD7R(portrait=4)
d.fill(WHITE)#填充白色

#电容触摸屏初始化，方向和LCD一致
t = GT911(portrait=4)

#USR按键初始化
sw = Switch()                       #定义按键对象名字为sw
sw.callback(lambda:d.fill(WHITE))   #当按键被按下时，LCD清屏白色

while True:

    data = t.read() #获取触摸屏坐标
    print(data) #REPL打印

    #当产生触摸时
    if data[0]!=2: #0：按下； 1：移动； 2：松开

        #触摸坐标画圆
        d.drawCircle(data[1], data[2], 10, BLACK, fillcolor=BLACK)
        d.printStr('(X:'+str('%03d'%data[1])+' Y:'+str('%03d'%data[2])+')',10,10,RED,size=3)

    time.sleep_ms(10) #触摸响应间隔

实验结果​

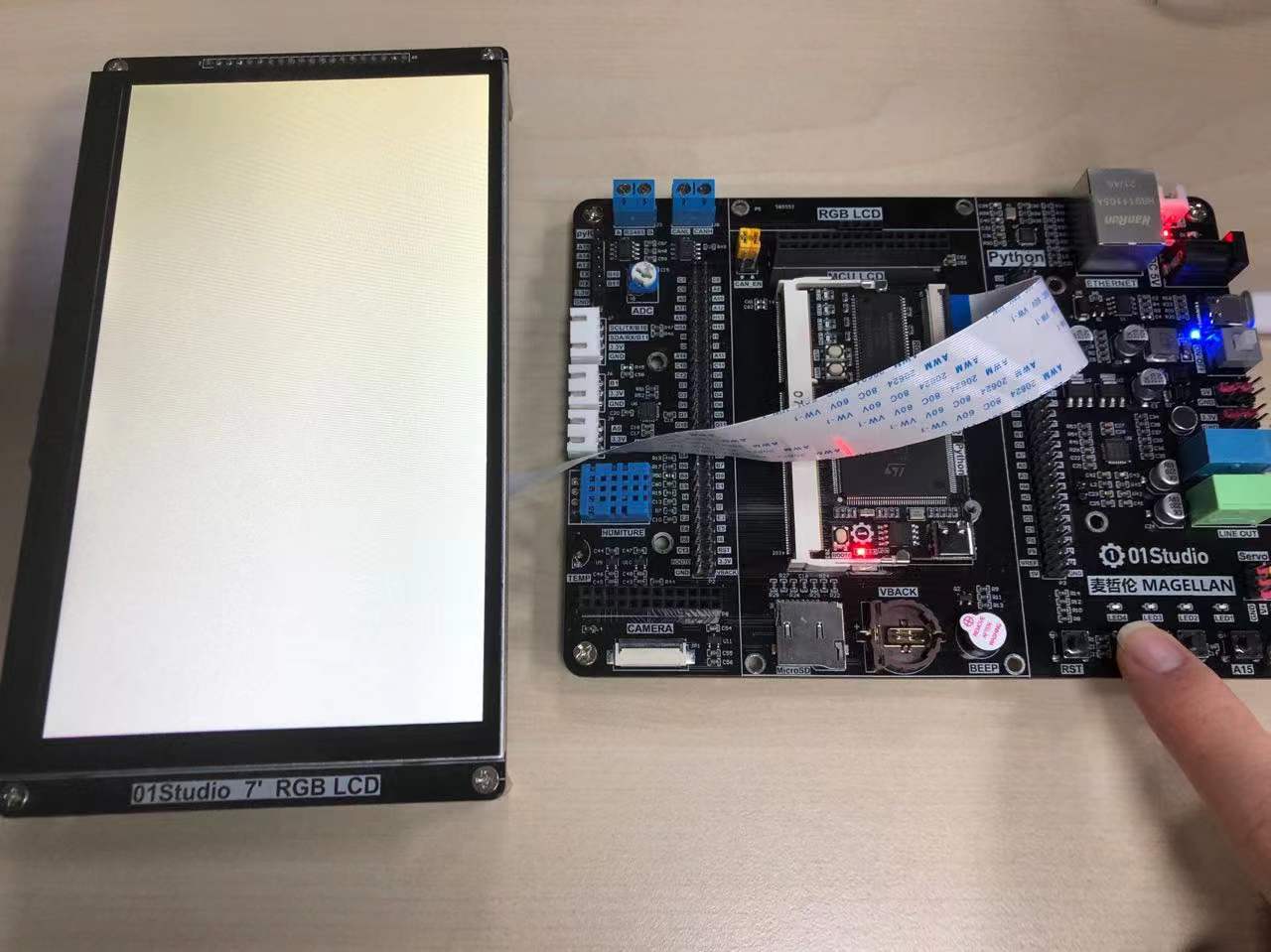

运行程序，用手指触摸屏幕或者在屏幕上滑动，可以看到描点并在LCD左上角显示当前坐标。

touch

按下USR按键清空屏幕内容：

touch
