视觉巡线
前言
本节我们结合机器视觉的机器人巡线（实线）CyberCAM作为上位机，平衡小车做为下位机会来实现小车巡线行驶。
实验平台

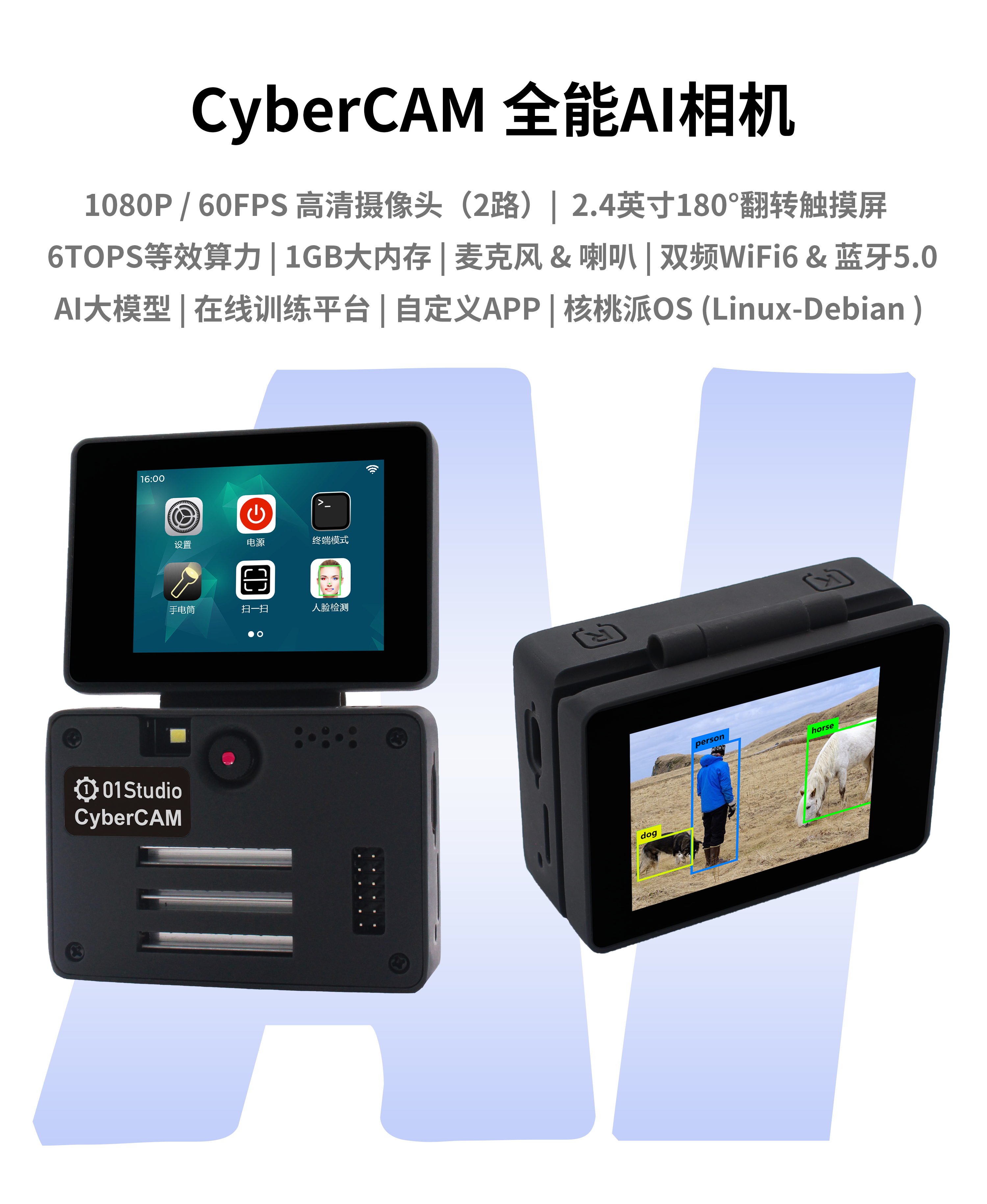

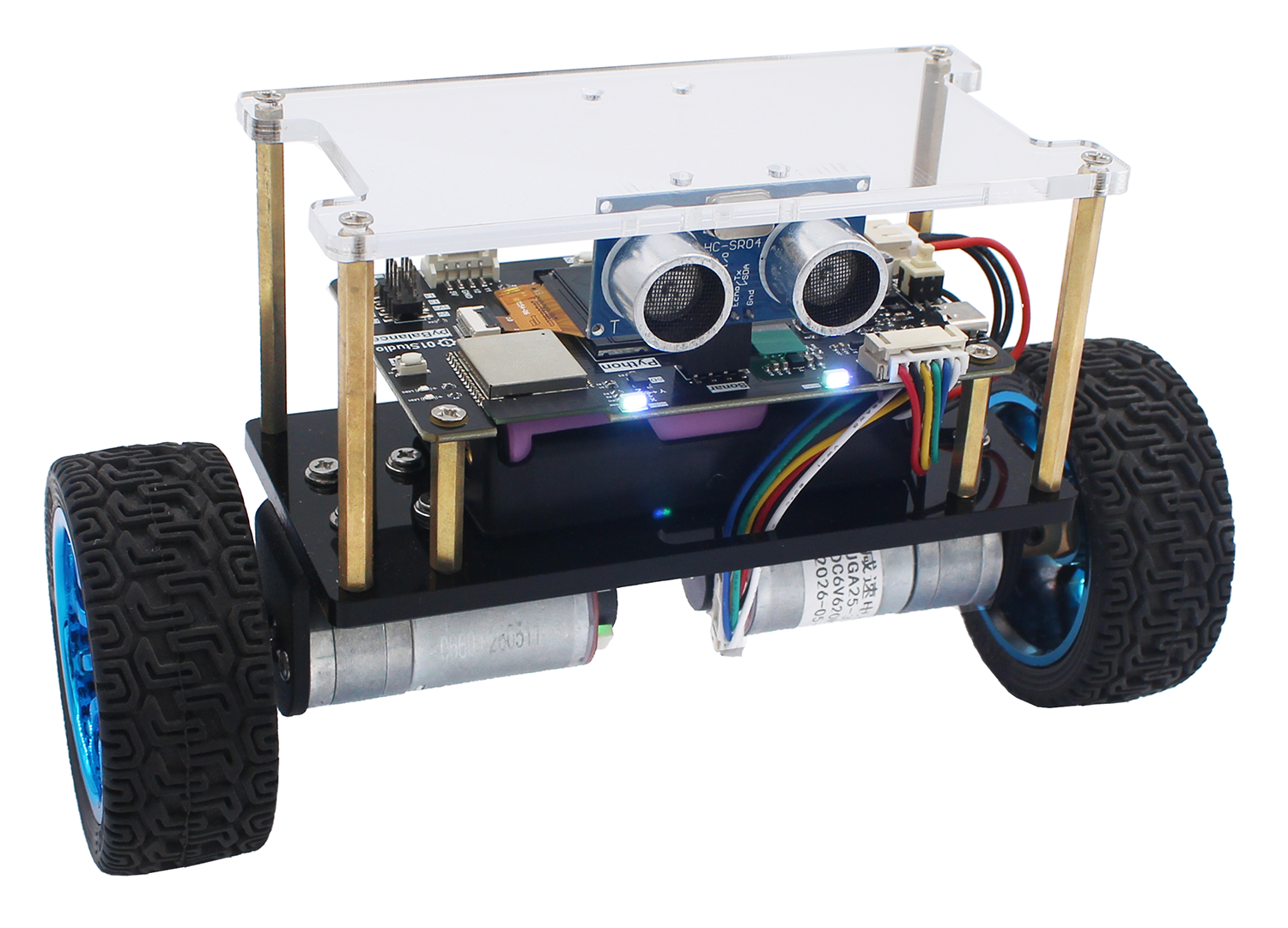

CyberCAM和pyBalance
实验目的
编程实现CyberCAM K230视觉巡线平衡小车。
组装
将上位机固定支架安装到车顶的亚克力板上，并调整上位机角度，使摄像头朝前下方倾斜约 45°。
组装前请先检查以下配件是否齐全：
- 固定支架x1
- M2*10长螺丝x2
- M3*8十字平头螺丝x2
- 套管x2

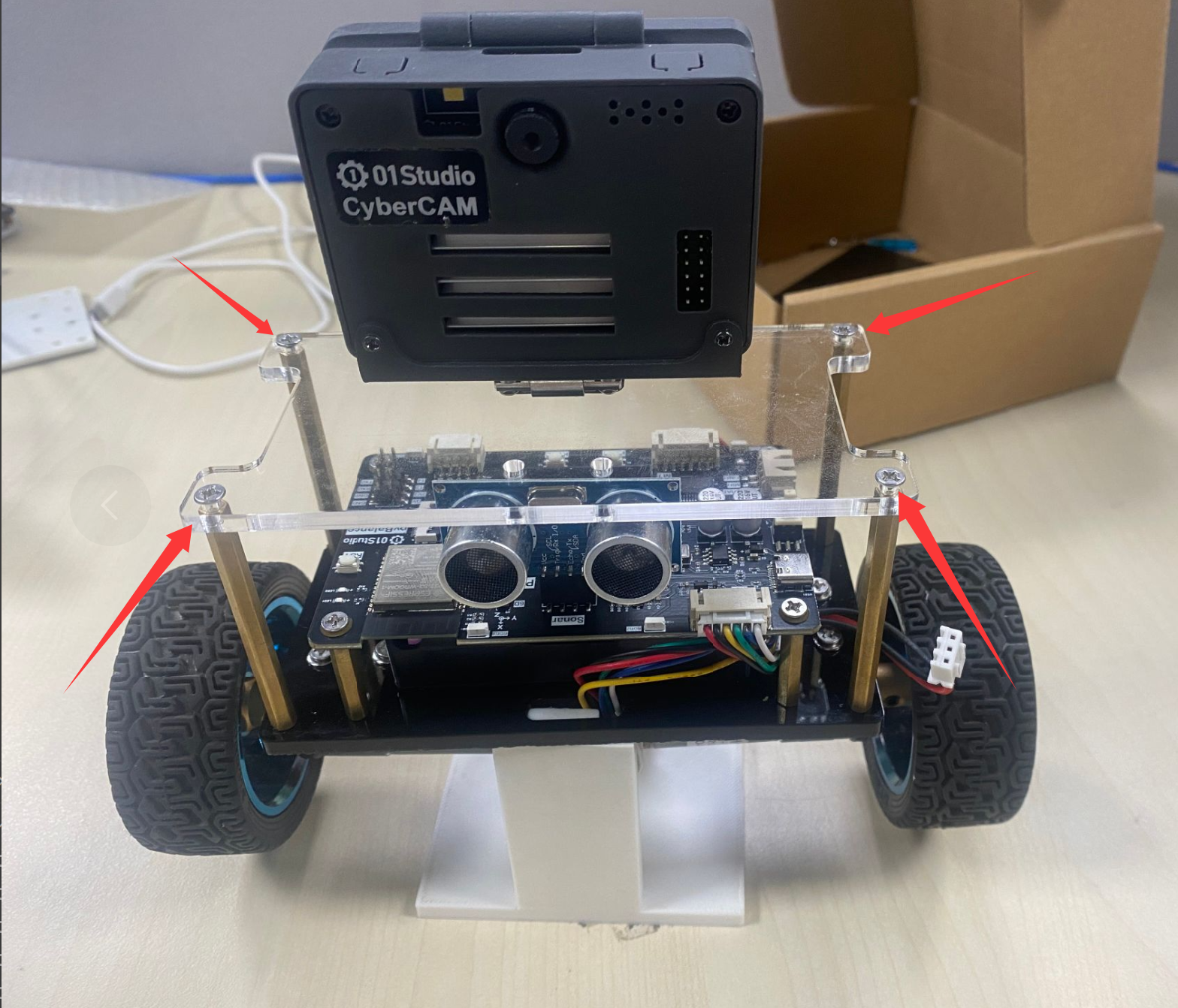

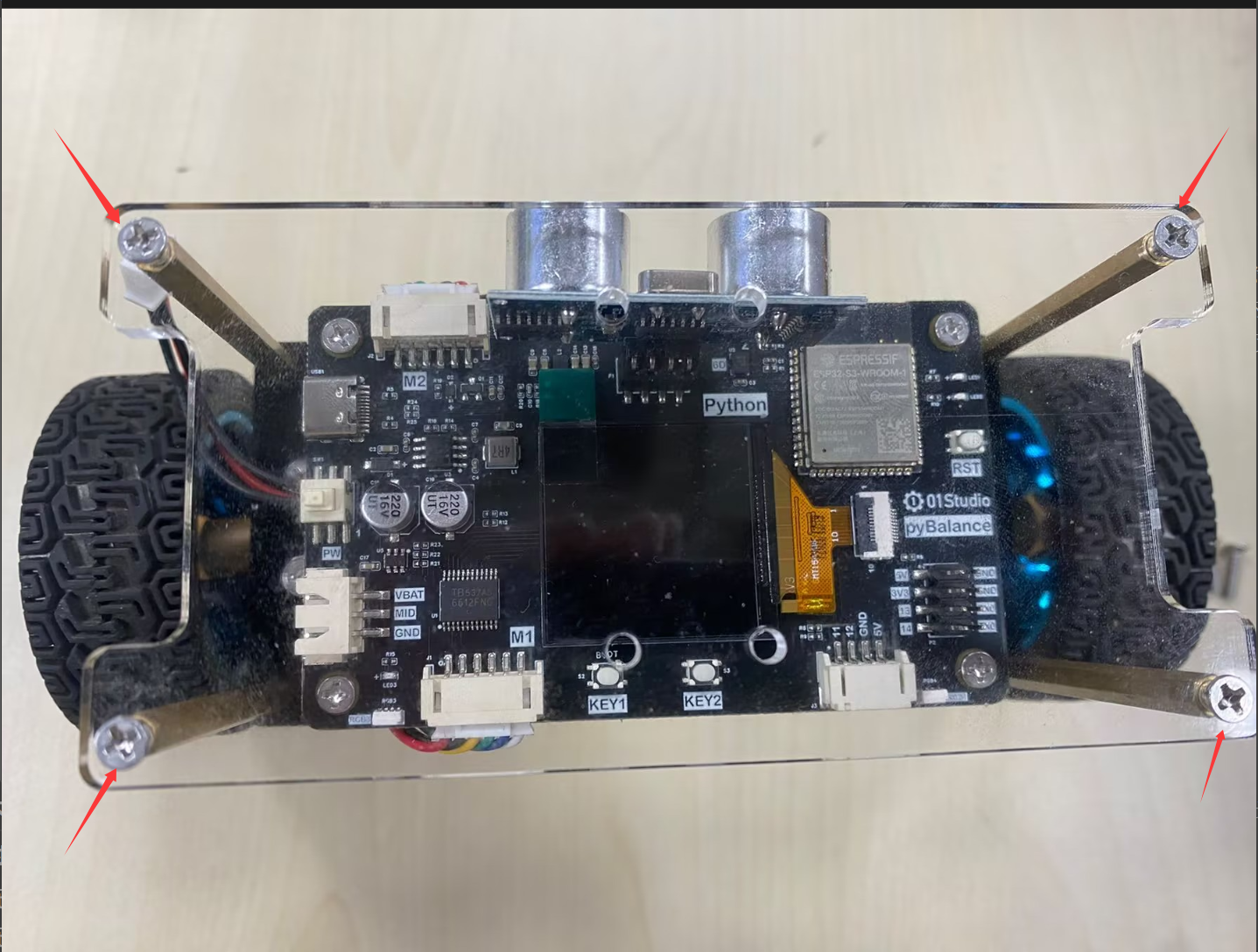

先将 pyBalance 车顶亚克力板上的 4 颗固定螺丝拧下。

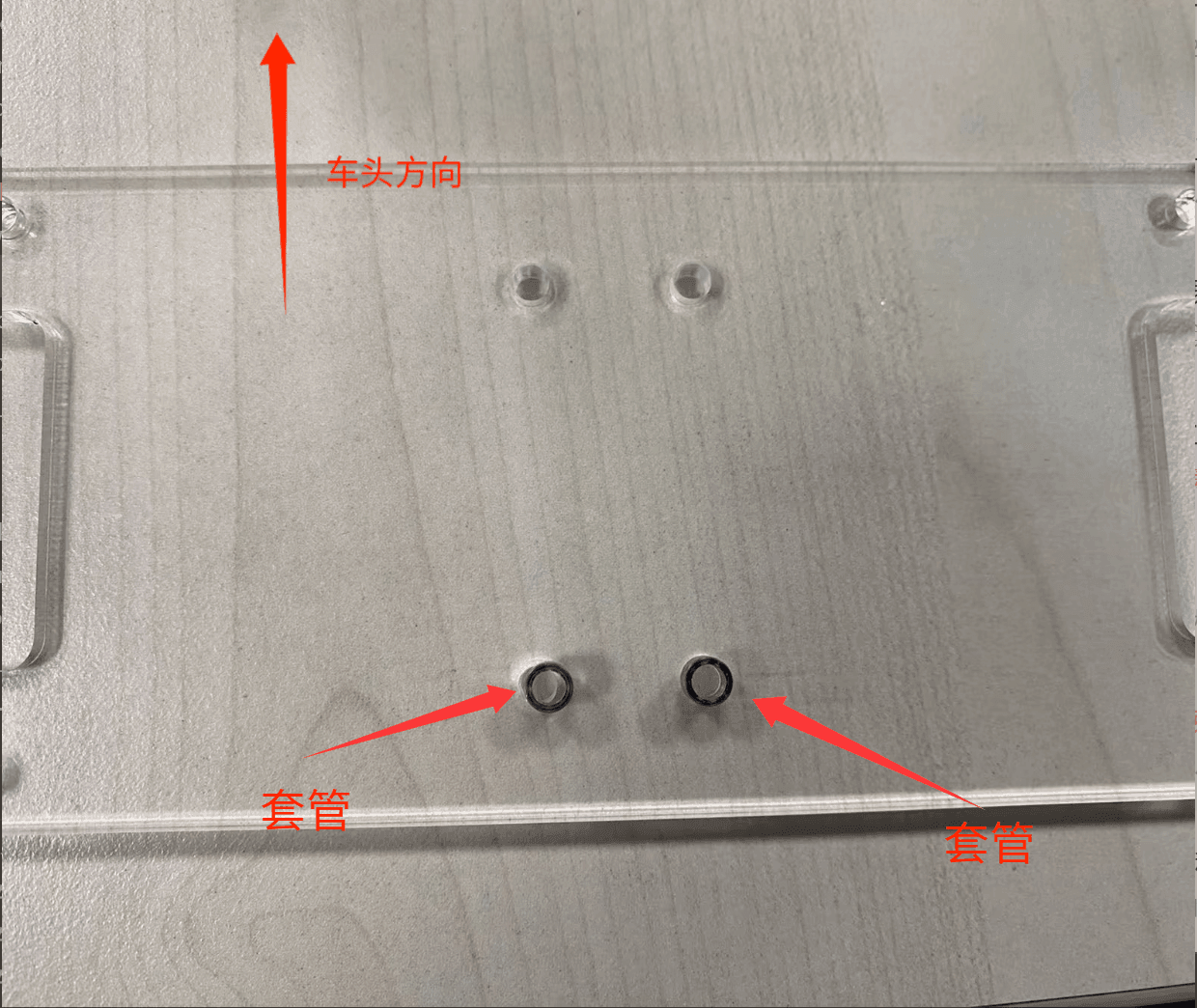

pyBalance 车顶亚克力板中间有 4 个安装孔，前后两组位置对称。由于 CyberCAM 开发板有一定重量，建议选择靠近车体中心的一组安装孔，使开发板整体尽量靠内安装，从而减小对小车重心和平衡状态的影响。
由于亚克力板后续还需要重新安装到车体上，因此此时前后方向不用特别区分，安装时只需保证 CyberCAM 开发板尽量靠近车体中心即可。安装时先放置套管，再使用 M3×8 十字平头螺丝将支架固定在亚克力板上。

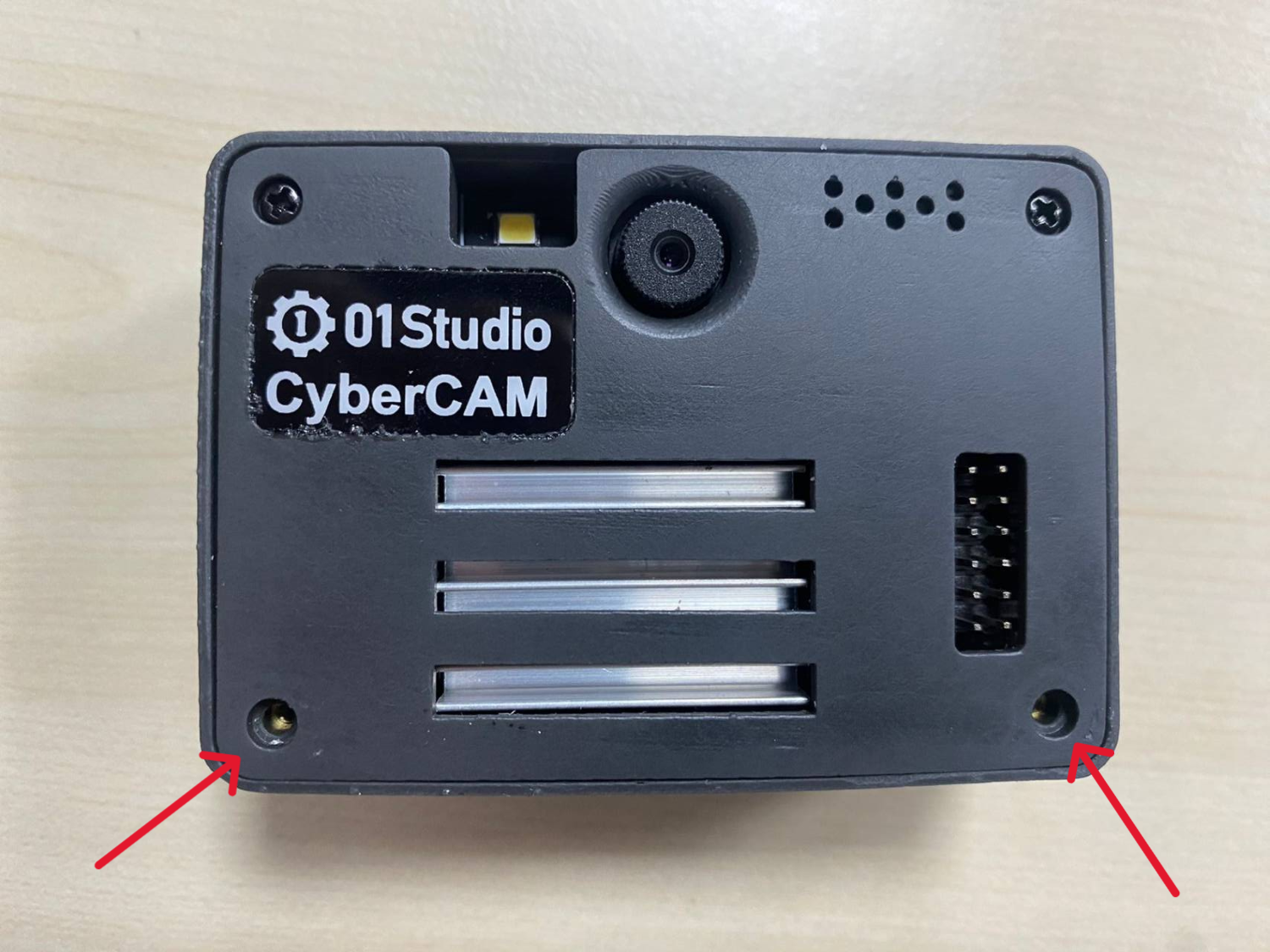

cybercam 开发板配套的M2*5螺丝拧下来：

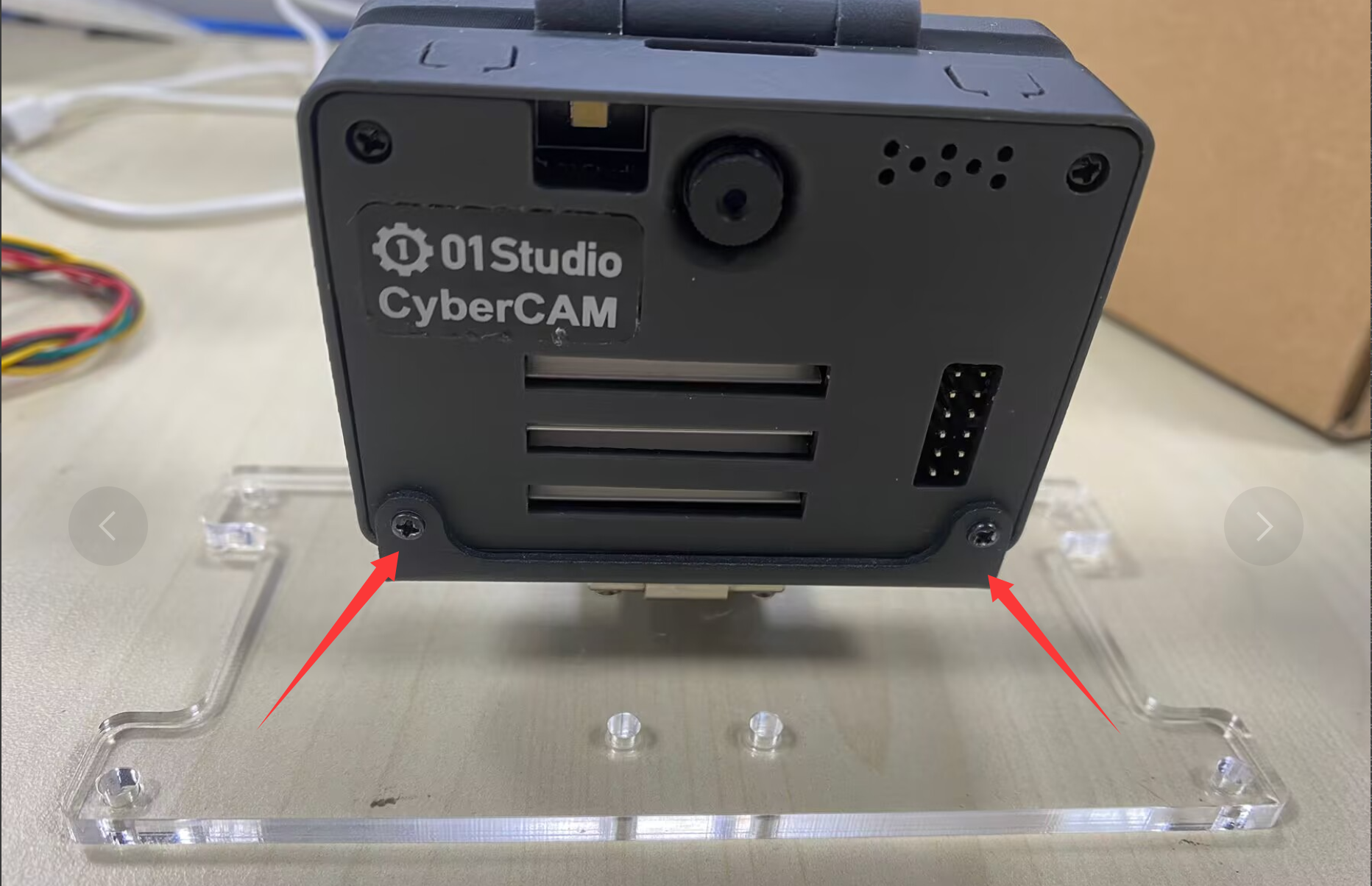

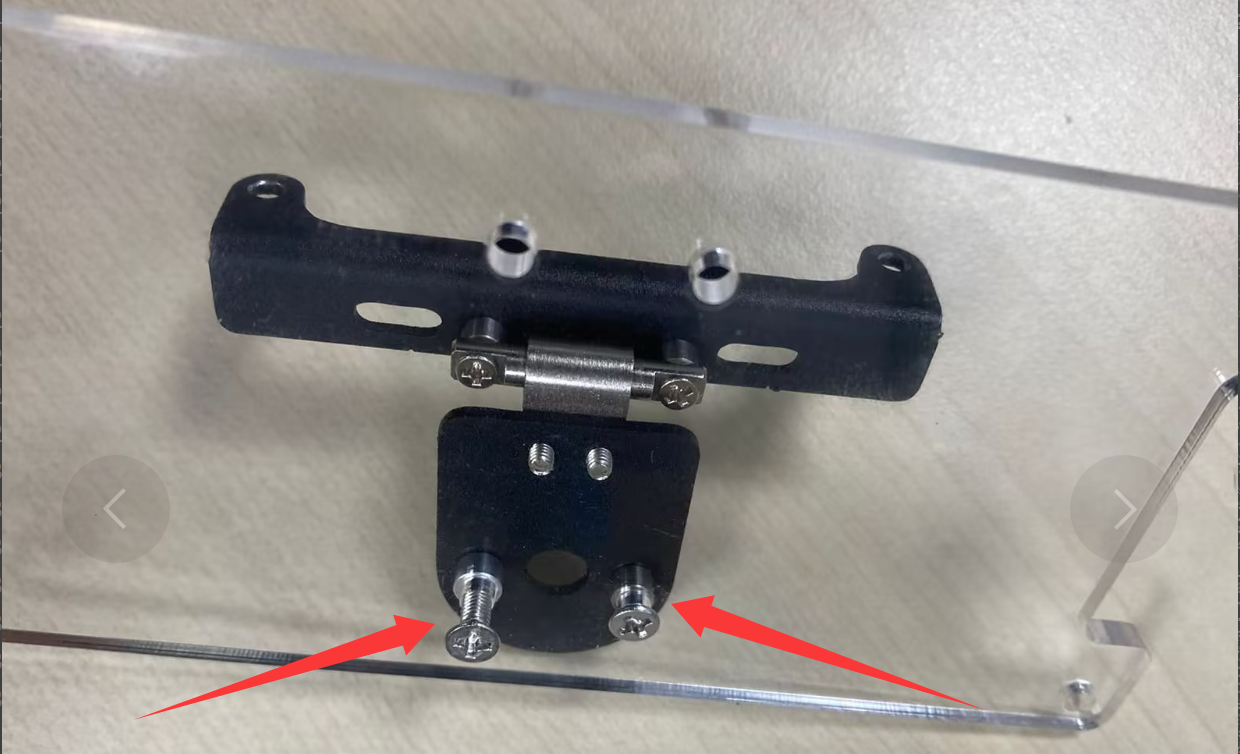

将支架固定孔对准开发板固定孔，使用M2*10长螺丝拧紧。
把亚克力板安装回pyBalance 车顶，摄像头方向对应的就是车头方向。

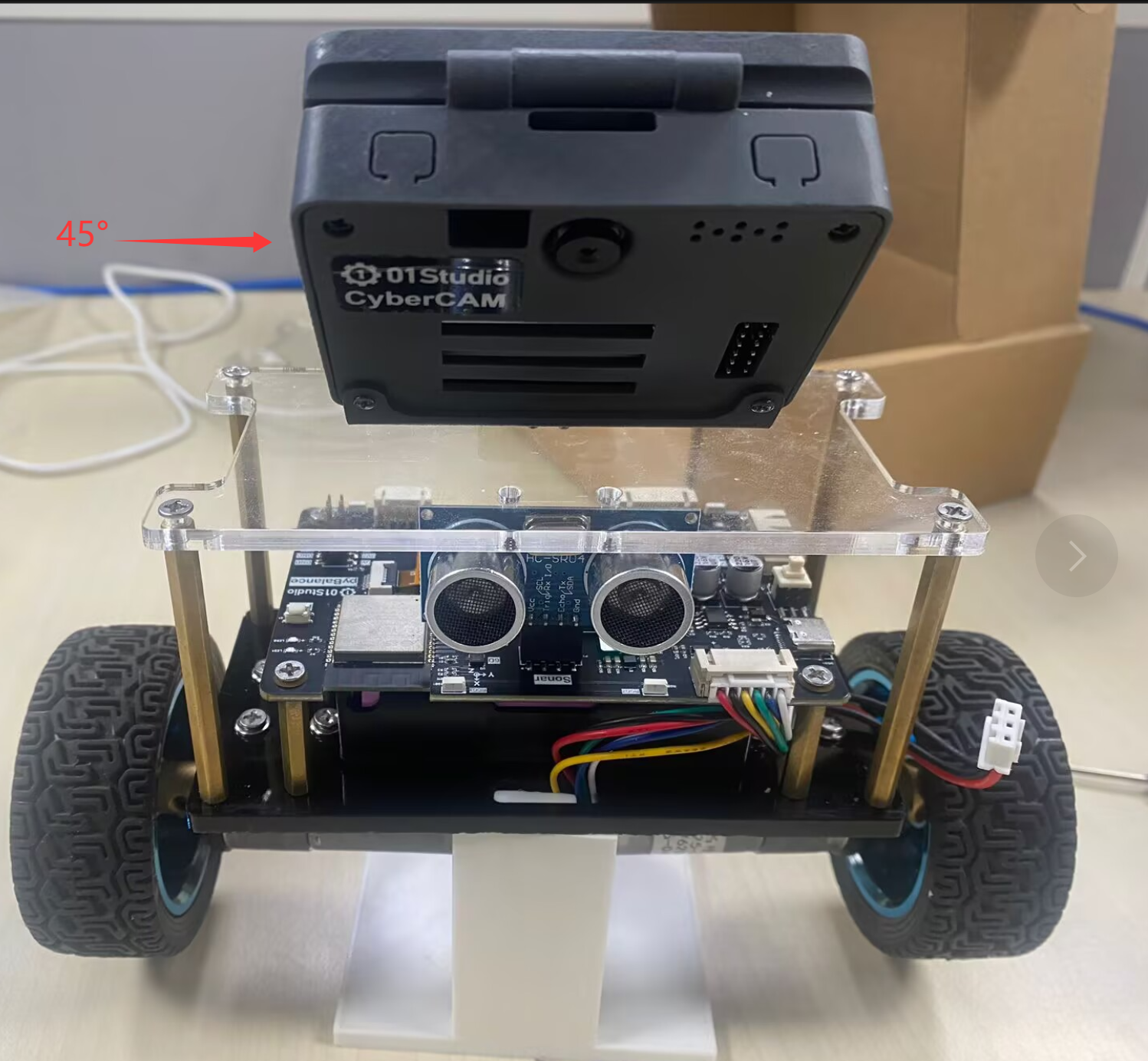

把支架固定外前压，让摄像头朝前下方倾斜约 45°完整安装
接线

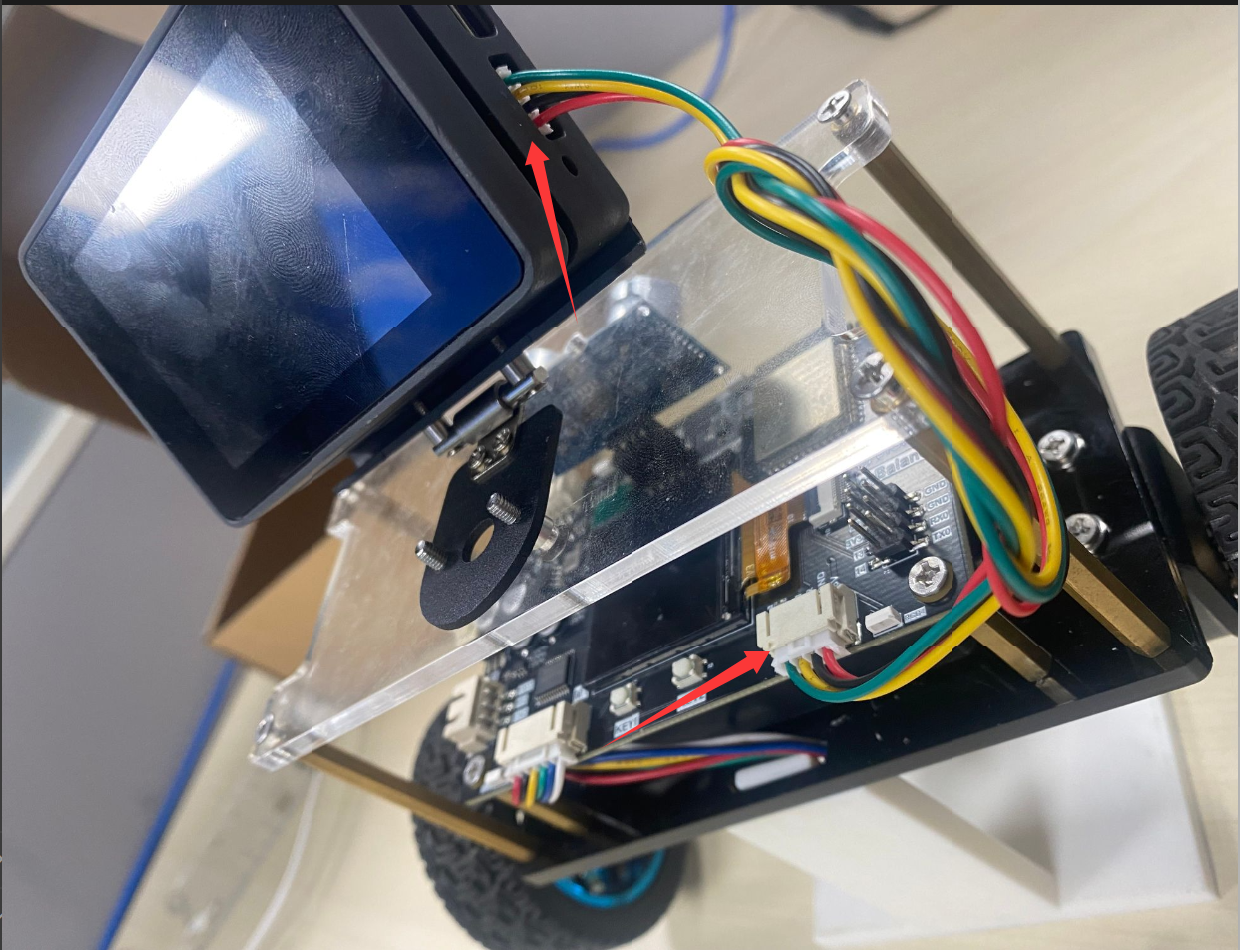

使用PH2.0 转 2.54 mm连接线（30 cm）连接 CyberCAM 与 pyBalance。CyberCAM 由 pyBalance 供电，连接接口中提供 5.0 V 电源和 GND，同时通过串口进行数据通信。
实验讲解
关于01Studio CyberCAM学习教程见：https://wiki.01studio.cc/docs/cybercam
本节巡线案例基于 CyberCAM 颜色识别中的机器人巡线案例实现。其原理是通过摄像头采集道路图像，检测巡线轨迹的位置，并根据轨迹相对图像中心的偏移量计算偏离角度。随后通过串口将偏离角度发送给下位机 pyBalance，pyBalance 根据偏离角度调整左右轮的运动输出，使小车沿轨迹行驶，实现自动巡线。

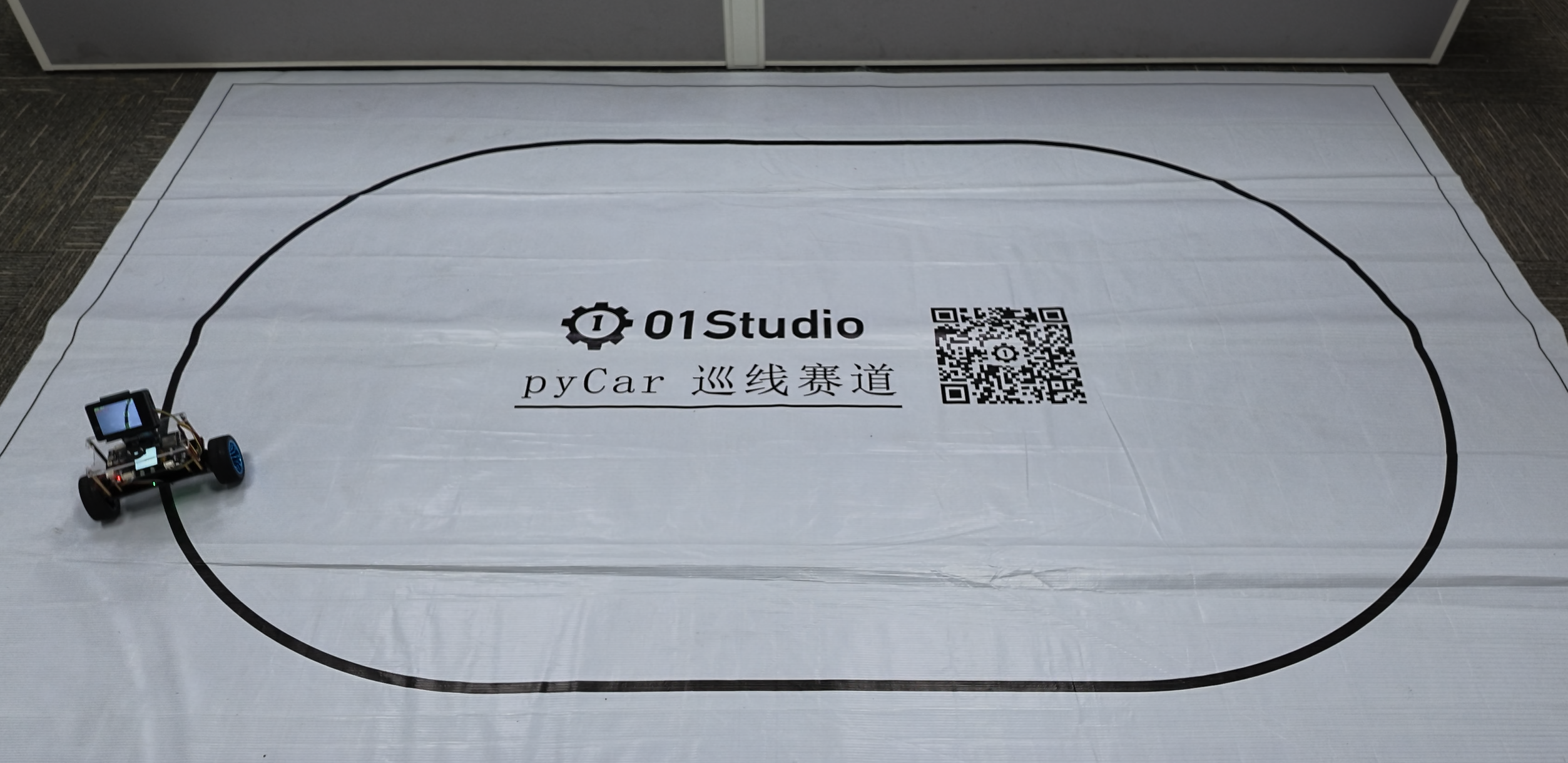

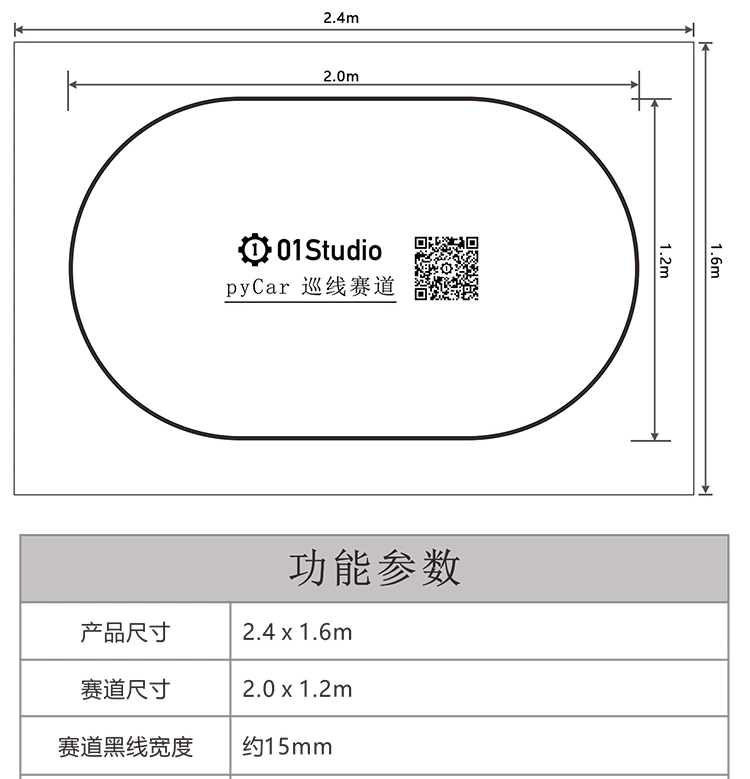

本实验使用01Studio巡线赛道 点击购买>>，自己有类似的赛道也可以使用。
本实验用的其它相关教程请参考下方链接，这里不再重复：
根据上述讲解，总结出代码编写流程图如下:
参考代码
CyberCAM（上位机）代码
main.py代码
'''
实验名称：机器人巡线（实线）
实验平台：01Studio CyberCAM K230
教程：wiki.01studio.cc
# 黑色灰度线巡线跟踪示例
#
#做一个跟随机器人的机器人需要很多的努力。这个示例脚本
#演示了如何做机器视觉部分的线跟随机器人。你
#可以使用该脚本的输出来驱动一个差分驱动机器人
#跟着一条线走。这个脚本只生成一个表示的旋转值（偏离角度）
#你的机器人向左或向右。
#
# 为了让本示例正常工作，你应该将摄像头对准一条直线（实线）
#并将摄像头调整到水平面45度位置。请保证画面内只有1条直线。
'''
import time,busio,board,sys,os,cv2, math
import numpy as np
import serial
from walnutpi import Sensor, Display, direction, IDE
# 初始化显示屏
Display.init()
# 初始化摄像头，分辨率640x480
cap = Sensor.Sensor(640, 480)
# 检查摄像头是否打开
if not cap.isOpened():
print("Cannot open camera")
exit()
#获取当前显示屏方向，0表示默认，2表示180度翻转。
lcd_dir=direction.get_lcd()
#print(lcd_dir)
# 判断显示屏是否翻转，如果翻转，则设置显示旋转180°，摄像头同时设置为前置模式（水平镜像）
if lcd_dir == 2: #翻转了
Display.set_rotation(2)
cap.set_hmirror(1)
# ========== FPS计算 ==========
frame_count = 0 # 帧数计数器
start_time = time.time()
fps = 0.0
# 配置串口
com = serial.Serial("/dev/ttyS2", 115200)
# =========================================================
# 图像参数
# =========================================================
IMAGE_WIDTH = 640
IMAGE_HEIGHT = 480
# 黑线灰度范围，对应 CanMV 的 [(0, 95)]
BLACK_MIN = 0
BLACK_MAX = 60
# ROI：(x, y, width, height, weight)
# 图像下方权重最大，因为下方黑线距离小车更近
ROIS = [
(0, 400, 640, 60, 0.50),
(0, 200, 640, 60, 0.30),
(0, 0, 640, 60, 0.20),
]
# 连通域过滤条件
MIN_PIXELS = 150
MIN_WIDTH = 5
MIN_HEIGHT = 5
# 形态学处理内核
open_kernel = np.ones((3, 3), dtype=np.uint8)
close_kernel = np.ones((5, 5), dtype=np.uint8)
# 持续采集和显示图像
while True:
# 读取图像帧
ret, img = cap.read()
# 转换为灰度图
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
centroid_sum = 0.0
# 只累计实际检测到黑线的 ROI 权重
detected_weight_sum = 0.0
blob_detected = False
# 用于绘制不同 ROI 中检测到的中心点
detected_points = []
roi_center_x_list = [None, None, None]
for roi_index, roi in enumerate(ROIS):
roi_x, roi_y, roi_w, roi_h, weight = roi
# 取出 ROI 灰度图
gray_roi = gray[
roi_y:roi_y + roi_h,
roi_x:roi_x + roi_w
]
# 提取灰度值 0～95 的黑色区域
mask = cv2.inRange(gray_roi, BLACK_MIN, BLACK_MAX)
# 去除小噪声
mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, open_kernel)
# 连接黑线中较小的断裂
mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, close_kernel)
# 连通域检测
num_labels, labels, stats, centroids = cv2.connectedComponentsWithStats(mask, connectivity=8, ltype=cv2.CV_16U)
largest_label = -1
largest_pixels = 0
# 从 1 开始，0 是背景
for label_index in range(1, num_labels):
pixels = int(stats[label_index, cv2.CC_STAT_AREA])
width = int(stats[label_index, cv2.CC_STAT_WIDTH])
height = int(stats[label_index, cv2.CC_STAT_HEIGHT])
# 减少碎块
if pixels < MIN_PIXELS:
continue
# 过滤细长噪点
if width < MIN_WIDTH or height < MIN_HEIGHT:
continue
if pixels > largest_pixels:
largest_pixels = pixels
largest_label = label_index
# 当前 ROI 找到了有效黑线
if largest_label >= 0:
blob_detected = True
blob_x = int(stats[largest_label, cv2.CC_STAT_LEFT])
blob_y = int(stats[largest_label, cv2.CC_STAT_TOP])
blob_w = int(stats[largest_label, cv2.CC_STAT_WIDTH])
blob_h = int(stats[largest_label, cv2.CC_STAT_HEIGHT])
# 连通域中心坐标是相对于 ROI 的
center_x = int(centroids[largest_label][0])
center_y = int(centroids[largest_label][1])
# 转换为整张图像坐标
global_center_x = roi_x + center_x
global_center_y = roi_y + center_y
global_blob_x = roi_x + blob_x
global_blob_y = roi_y + blob_y
# 按 ROI 权重累计黑线中心
centroid_sum += global_center_x * weight
detected_weight_sum += weight
roi_center_x_list[roi_index] = global_center_x
detected_points.append((global_center_x, global_center_y))
# 绘制边框
cv2.rectangle(img, (global_blob_x, global_blob_y), (global_blob_x + blob_w,global_blob_y + blob_h), (0, 255, 0), 2)
# 绘制黑线中心
cv2.drawMarker(img, (global_center_x, global_center_y), (0, 0, 255), markerType=cv2.MARKER_CROSS, markerSize=20, thickness=2)
if blob_detected or detected_weight_sum > 0:
center_pos = centroid_sum / detected_weight_sum
# 计算黑线偏离角度
# center_pos < 320：黑线在左侧，角度为正
# center_pos > 320：黑线在右侧，角度为负
deflection_angle = -math.atan((center_pos - IMAGE_WIDTH / 2)/ (IMAGE_HEIGHT / 2))
deflection_angle = math.degrees( deflection_angle)
## 串口发送
value = int(deflection_angle * 10)
# 限制为 int16 范围
if value > 32767:
value = 32767
elif value < -32768:
value = -32768
value += 32768
state_buf = [None] * 2
for i in range(1):
for j in range(2):
if j == 0:
state_buf[i * 2 + j] = value // 256
else:
state_buf[i * 2 + j] = value % 256
com.write(bytes(state_buf))
# print("Turn Angle: %f" % deflection_angle)
cv2.putText(img, f"Angle: {deflection_angle:.1f}", (10, 70), cv2.FONT_HERSHEY_COMPLEX, 1, (0, 0, 255), 2)
# 每满1秒计算一次平均FPS
frame_count += 1
current_time = time.time()
if current_time - start_time >= 1.0:
fps = frame_count / (current_time - start_time)
frame_count = 0 # 重置帧数计数器
start_time = current_time # 重置计时起点
print("FPS: ", fps)
# 添加文字标签和FPS显示
cv2.putText(img, f'FPS: {fps:.1f}', (10, 30), cv2.FONT_HERSHEY_COMPLEX, 1, (0, 255, 0), 2)
Display.show(img) #显示到屏幕上
IDE.show(img) # 发送到ide窗口内显示
pyBalance（下位机）代码
main代码
'''
实验名称：pyBalance平衡小车蓝牙遥控（pyBalance代码）
日期：2026.8
作者：01Studio
说明：pyController做蓝牙主机，pyBalance做从机，手柄搜索到'pyBal'后发起连接，然后控制。
'''
from machine import Pin
from tftlcd import LCD15
import pyBalance
from machine import UART
import time
b = pyBalance.BALANCE() #构建平衡小车对象
speed_value = 4 #速度值,范围[1,5] ,5最快
b.speed(speed_value) #设置小车速度
########################
# 构建1.5寸LCD对象并初始化
########################
d = LCD15(portrait=2) #默认方向竖屏
#定义红、绿、蓝三种颜色
RED=(255,0,0)
GREEN=(0,255,0)
BLUE=(0,0,255)
WHITE=(255,255,255)
BLACK=(0,0,0)
#按键1
KEY1=Pin(0,Pin.IN,Pin.PULL_UP) #构建KEY对象
key1_node = 0
def key1(KEY1):
global key1_node
if KEY1.value()==0: #确认按键被按下
time.sleep_ms(10) #消除抖动
if KEY1.value()==0: #确认按键被按下
print('KEY1')
key1_node = 1
while not KEY1.value(): #松开检测
pass
KEY1.irq(key1,Pin.IRQ_FALLING) #定义中断，下降沿触发
#按键2
KEY2=Pin(21,Pin.IN,Pin.PULL_UP) #构建KEY对象
key2_node = 0
def key2(KEY2):
global key2_node
if KEY2.value()==0: #确认按键被按下
time.sleep_ms(10) #消除抖动
if KEY2.value()==0: #确认按键被按下
print('KEY2')
key2_node = 1
while not KEY2.value(): #松开检测
pass
KEY2.irq(key2,Pin.IRQ_FALLING) #定义中断，下降沿触发
item = 0 #项目
#判断是否已经校准，如果未校准，则进入校准模式。
#校准说明：将平衡车水平于地方放置，按下按键KEY2即可校准。相关数据会保存到根目录cal_data.txt文件
if not b.cal_states():
item = 2
key2_node = 1
d.Picture(0,0,"/picture/calibrate.jpg")
time.sleep_ms(1000)
else:
d.Picture(0,0,"/picture/normal.jpg")
raw_angle = 0
while True:
if key1_node: #按键1按下
key1_node = 0 #清除按键标志位
#项目加1
item = item + 1
if item == 3:
item = 0
if item == 0:
d.Picture(0,0,"/picture/normal.jpg")
if item == 1:
d.Picture(0,0,"/picture/line.jpg")
if item == 2:
d.Picture(0,0,"/picture/calibrate.jpg")
if key2_node: #确认键按下
key2_node = 0 #清除按键标志位
d.fill(WHITE)
if item == 0: #普通模式
b.speed(4)
b.start() #启动
while True:
data = b.read_states()
#print(data)
d.printStr('Normal Mode', 35, 10, BLACK, size=3)
d.printStr('Angle:', 10, 60, BLUE, size=2)
d.printStr(str(data[0]/10)+ ' '*5, 90, 60, RED, size=2)
d.printStr('Speed:', 10, 90, BLUE, size=2)
d.printStr(str('%.2f'%(data[1]/1000))+' m/s'+' '*3, 90, 90, RED, size=2)
d.printStr('Distance:', 10, 120, BLUE, size=2)
d.printStr(str(data[2])+' mm'+' '*3, 130, 120, RED, size=2)
d.printStr('VBAT:', 10, 150, BLUE, size=2)
d.printStr(str('%.2f'%(data[3]/100))+' V'+' '*3, 80, 150, RED, size=2)
d.printStr('States:', 10, 180, BLUE, size=2)
d.printStr(str(data[4]), 100, 180, RED, size=2)
d.printStr('Contrl_Speed:', 10, 210, BLUE, size=2)
d.printStr(str(data[5]), 170, 210, RED, size=2)
time.sleep_ms(100)
if key1_node: #返回
item = item - 1 #返回功能页
b.stop()
break
elif item == 1: #其他模式
#设置串口
uart=UART(2,115200,rx=11,tx=12)
#其他模式时运动速度调为3
b.speed(3)
b.start()
run = 1
count = 0
while True:
data = b.read_states()
#print(data)
if count == 10: #定时刷新
d.printStr('Line Mode', 35, 10, BLACK, size=3)
d.printStr('Angle:', 10, 60, BLUE, size=2)
d.printStr(str(data[0]/10)+ ' '*5, 90, 60, RED, size=2)
d.printStr('Speed:', 10, 90, BLUE, size=2)
d.printStr(str('%.2f'%(data[1]/1000))+' m/s'+' '*3, 90, 90, RED, size=2)
d.printStr('Distance:', 10, 120, BLUE, size=2)
d.printStr(str(data[2])+' mm'+' '*3, 130, 120, RED, size=2)
d.printStr('VBAT:', 10, 150, BLUE, size=2)
d.printStr(str('%.2f'%(data[3]/100))+' V'+' '*3, 80, 150, RED, size=2)
d.printStr('States:', 10, 180, BLUE, size=2)
d.printStr(str(data[4]), 100, 180, RED, size=2)
d.printStr('Contrl_Speed:', 10, 210, BLUE, size=2)
d.printStr(str(data[5]), 170, 210, RED, size=2)
count = 0
count = count + 1
# 处理串口数据
if uart.any() >=2:
v = uart.read(2)
if v and len(v) == 2:
states_out = [None] * 1
for i in range(1):
states_out[i] = v[i*2]*256 + v[i*2+1] - 32768
# 拿到第一个数据（整数形式），并除以 10.0 瞬间还原小数！
angle = float(states_out[0] / 10.0)
yaw = int(0 - angle * 0.70)
if yaw > 100:
yaw = 100
if yaw < -100:
yaw = -100
#print(angle)
b.control(pit=70,yaw=yaw)
if key1_node: #返回
item = item - 1 #返回功能页
b.stop()
break
elif item == 2: #校准模式
while True:
cal_data = b.read_cal_data()
print(cal_data)
d.printStr('Calibrate', 45, 10, BLACK, size=3)
d.printStr('Angle: '+str('%.1f'%(cal_data[0]/10))+' ', 10, 60, BLUE, size=2)
d.printStr('GY(Offset): '+str('%.1f'%(cal_data[1]/10))+' ', 10, 100, BLUE, size=2)
d.printStr('Keep the Car Level', 10, 160, BLACK, size=2)
d.printStr('Press KEY2 Confirm!', 10, 200, RED, size=2)
time.sleep_ms(20)
if key2_node: #确认键按下
key2_node = 0 #清除按键标志位
b.confirm_cal() #执行校准
d.printStr('Success! Exit... ', 10, 200, RED, size=2)
time.sleep(2)
#校准完成返回普通模式
item = item - 1 #返回功能页
key1_node = 1
break
if key1_node: #返回
item = item - 1 #返回功能页
break
实验结果

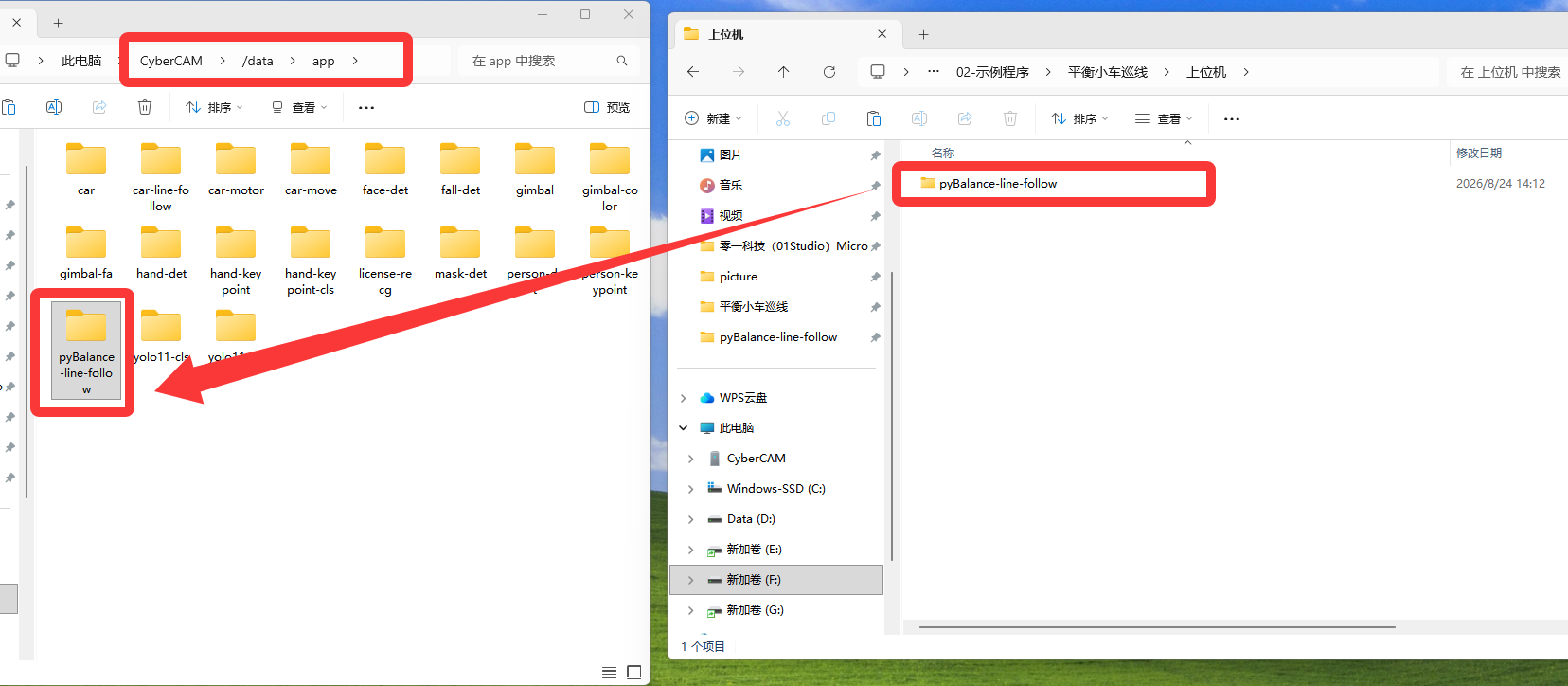

运行代码前，需要将资料包示例程序中上位机文件夹内的 pyBalance-line-follow 文件夹整体拷贝到 CyberCAM 的 /data/app 目录下。

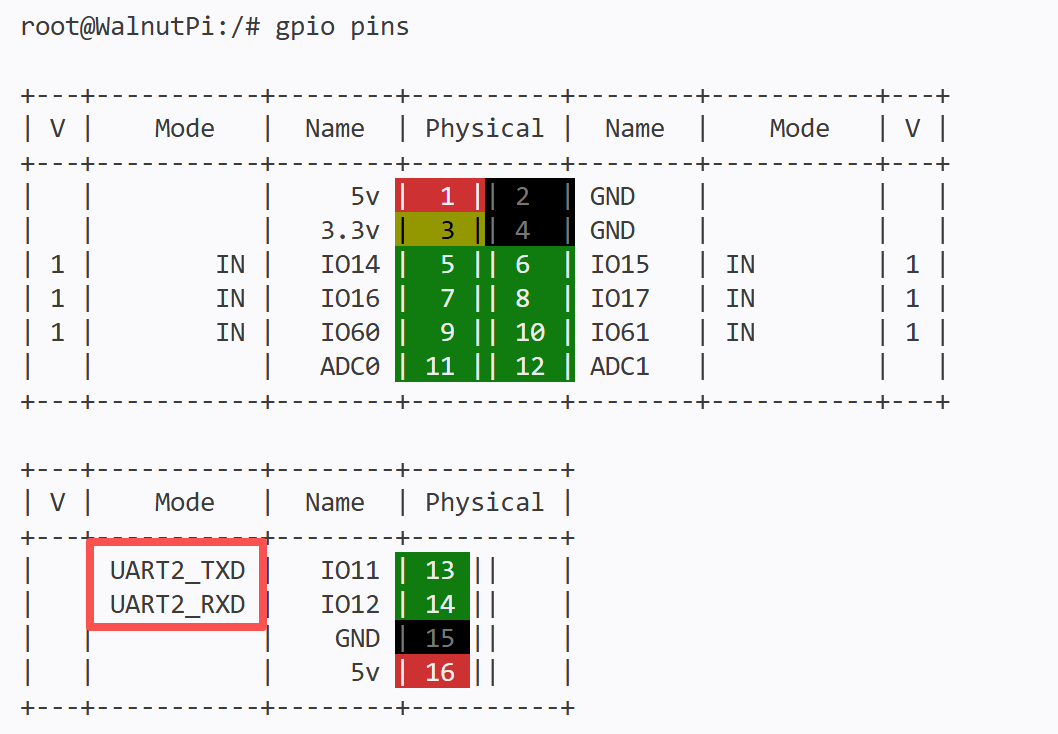

在CyberCAM 终端输入下面指令确认UART2开启情况：
gpio pins
出现下图表示开启成功：
如果 UART2 未开启，请先完成 UART2 配置后再运行程序。具体配置方法可参考：- CyberCAM UART（串口通信）>>

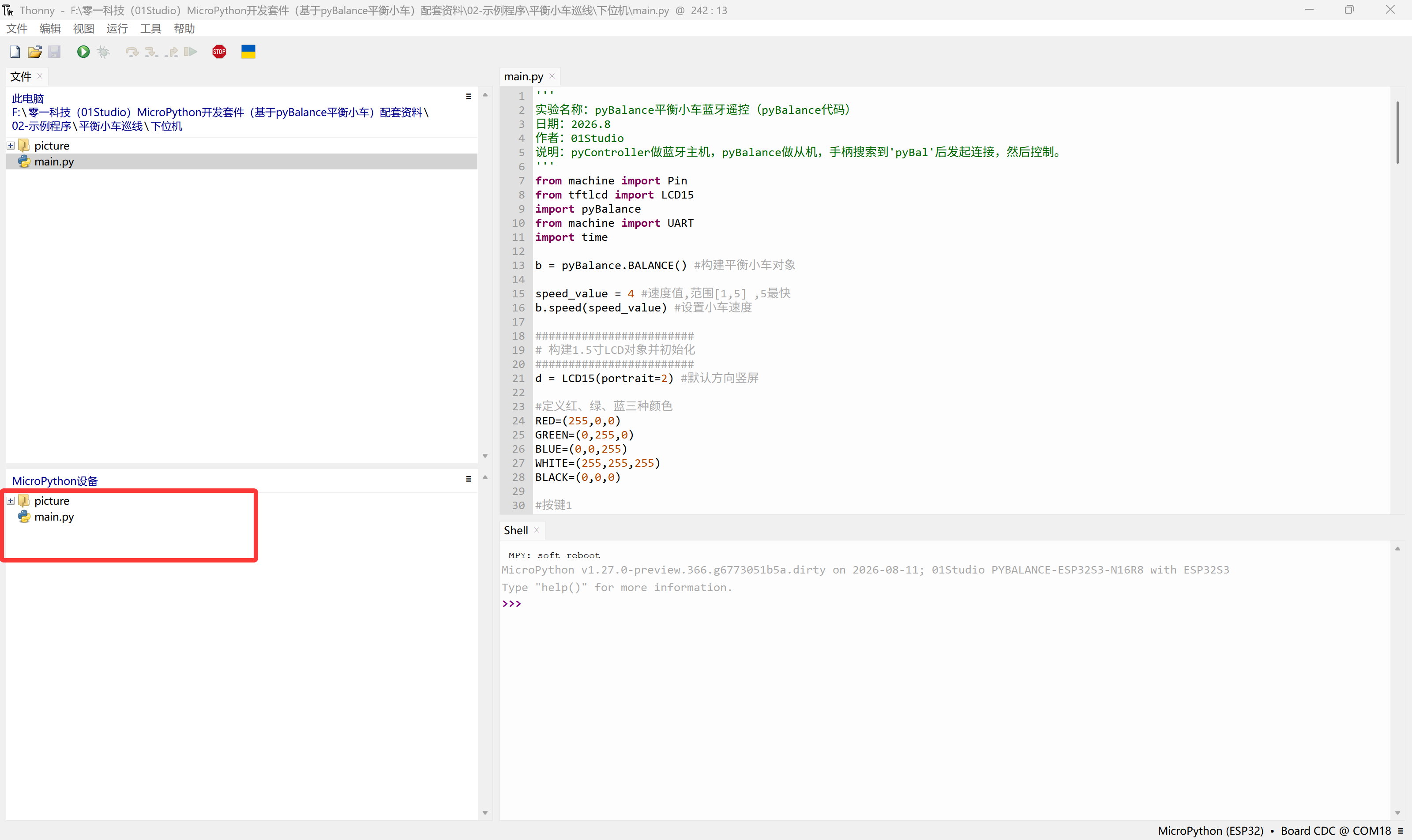

下位机文件夹中的所有程序文件通过 Thonny 上传到 pyBalance 文件系统中。
pyBalance 作为下位机，集成了六轴传感器校准、直立平衡和巡线功能，并配有相应的图形化操作界面。

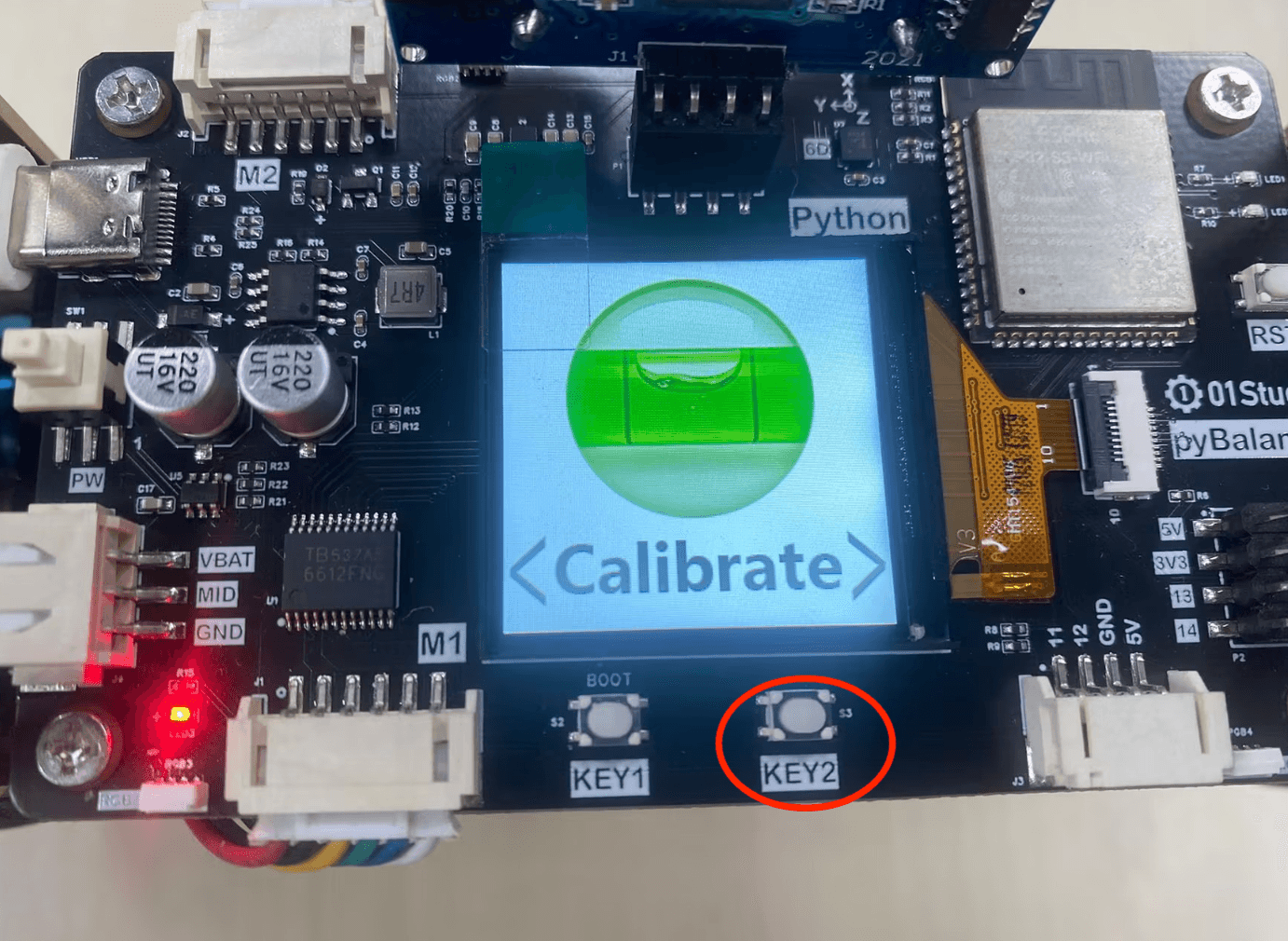

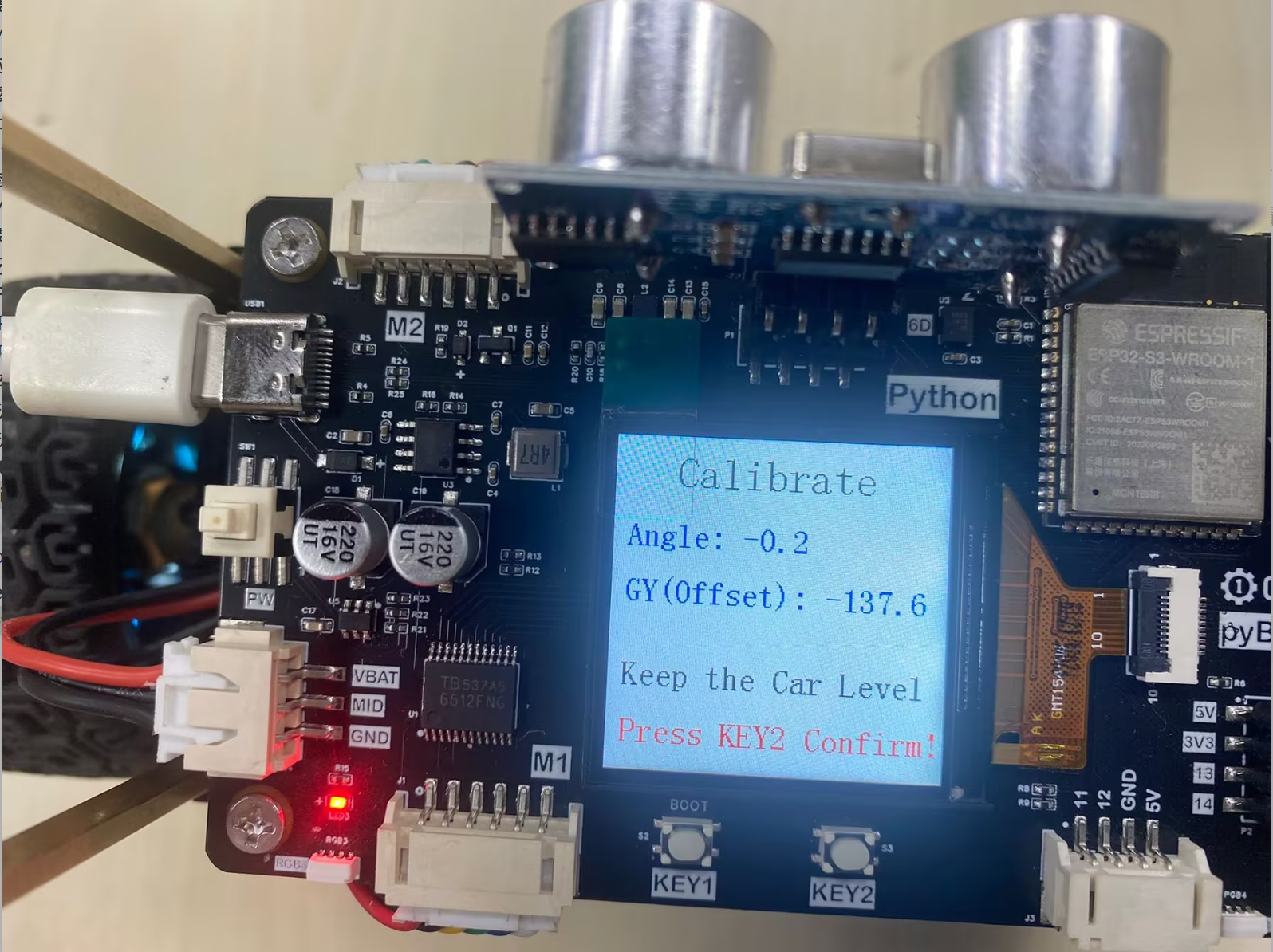

小车上电后会首先检测是否存在有效的 cal_data.txt 校准文件。如果未检测到校准数据，则自动进入六轴传感器校准界面。

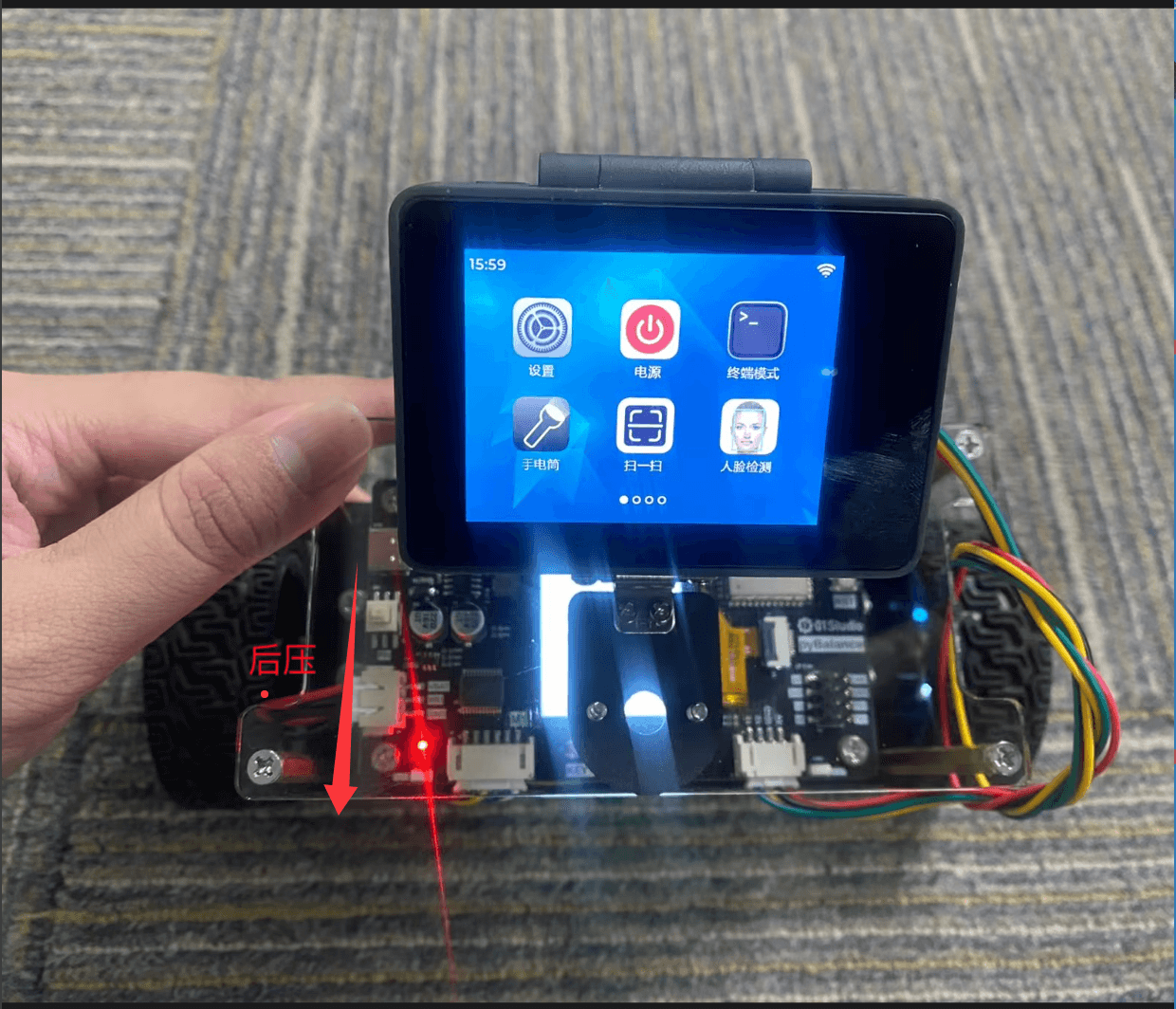

由于安装 CyberCAM 后小车重心会向车头方向偏移，校准时需要将小车扶稳并适当向后倾斜，而不是保持完全直立。待数据稳定后按下 KEY2，确认并保存校准数据。完成后会自动返回功能选择界面，并停留在“六轴传感器校准”选项。

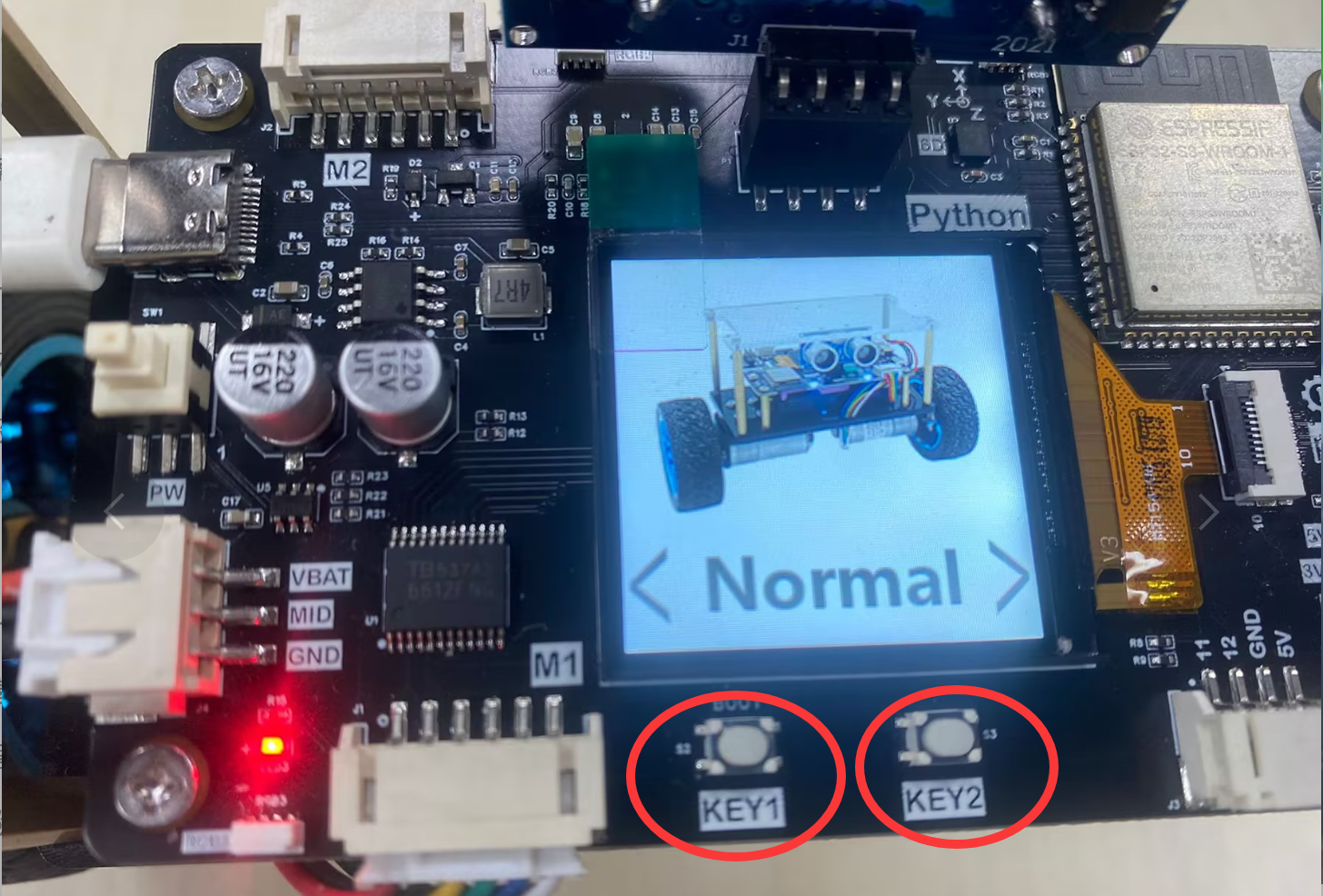

在功能选择界面中，按下 KEY1 可以在 直立模式 → 巡线 → 六轴传感器校准 之间循环切换，按下 KEY2 确认并进入当前选择的功能。
完成上述操作并确认小车能够稳定直立后，在 CyberCAM 上启动 巡线 应用，运行巡线识别程序并通过串口发送识别数据。

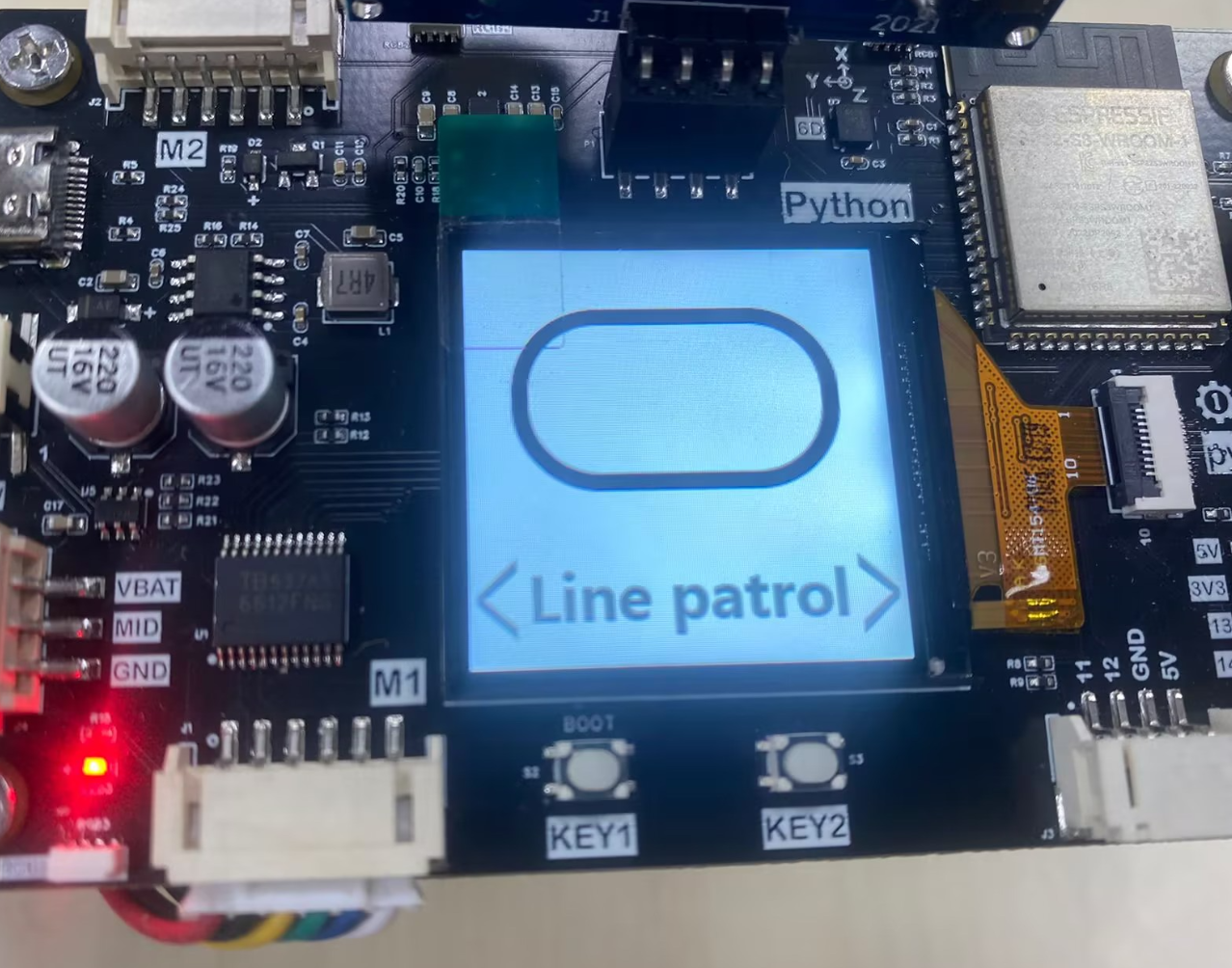

随后在 pyBalance 功能选择界面切换到“巡线”模式，按下 KEY2 进入巡线界面。此时下位机会根据 CyberCAM 发送的偏离数据控制小车运动，开始自动巡线。
