UART（串口通讯）

前言​

串口是非常常用的通信接口，有很多工控产品、无线透传模块都是使用串口来收发指令和传输数据，以及和其它开发板如树莓派，核桃派，STM32，Arduio等带串口的开发板通讯，这样用户就可以在无须考虑底层实现原理的前提下将各类串口功能模块灵活应用起来。

实验目的​

编程实现串口收发数据。

实验讲解​

pyBoard v1.1-CN一共有6个串口，编号是1-6，其中串口5用于REPL调试，因此并没有开放使用。串口号和引脚关系如下:

串口功能对应引脚
UART1TXX9
RXX10
UART2TXX3
RXX4
UART3TXY9
RXY10
UART4TXX1
RXX2
UART6TXY1
RXY2

我们来了解一下串口对象的构造函数和使用方法：

UART对象​

构造函数​

uart = machine.UART(id,baudrate,tx=None,rx=None bits=8, parity=None, stop=1,…)

创建UART对象。

  • id ：串口编号。

  • baudrate：波特率，常用115200、9600;

  • bits ：数据位，默认8;

  • parity ：奇偶校验，默认None;

    • 0: 偶校验；
    • 1: 奇校验；

  • stop: 停止位，支持 1， 1.5, 2， 默认 1 。

使用方法​

uart.any()

返回等待读取的字节数据，0表示没有，用于判断是否有接收到数据。


uart.read([nbytes])

读取字符。

  • nbytes: 读取字节数量。

uart.readline()

读行。


UART.write(buf)

发送数据。

  • buf: 需要发送的数据。

UART.deinit()

注销串口。

更多用法请阅读官方文档：
https://docs.01studio.cc/library/machine.UART.html#machine-uart


我们可以用一个USB转TTL工具，配合电脑上位机串口助手来跟核桃派PicoW开发板进行通信测试。

uart1

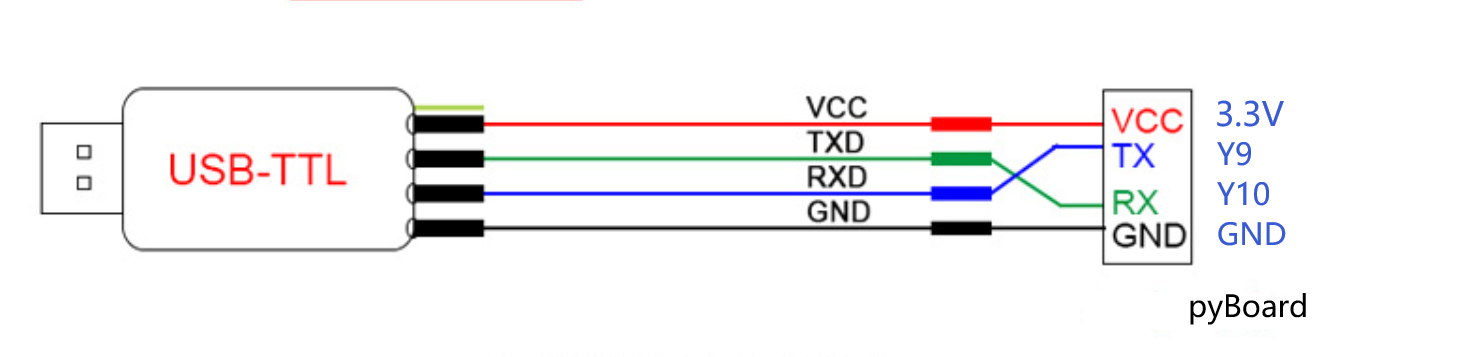

注意要使用3.3V电平的USB转串口TTL工具，本实验我们使用串口3，也就是Y9（TX）和Y10（RX），接线示意图如下（交叉接线）：

uart2

在本实验中我们可以先初始化串口，然后给串口发去一条信息，这样PC机的串口助手就会在接收区显示出来，然后进入循环，当检测到有数据可以接收时候就将数据接收并打印，并通过REPL打印显示。代码编写流程图如下：

参考代码​

'''
实验名称：串口通信
版本：v1.0
平台：pyBoard开发套件
作者：01Studio
说明：通过编程实现串口通信，跟电脑串口助手实现数据收发。
'''

#导入串口模块
from machine import UART

uart=UART(3,115200) #设置串口号1和波特率

uart.write('Hello 01Studio!')#发送一条数据

while True:

    #判断有无收到信息
    if uart.any():

        text=uart.read(128) #接收128个字符
        print(text) #通过REPL打印串口3接收的数据

实验结果​

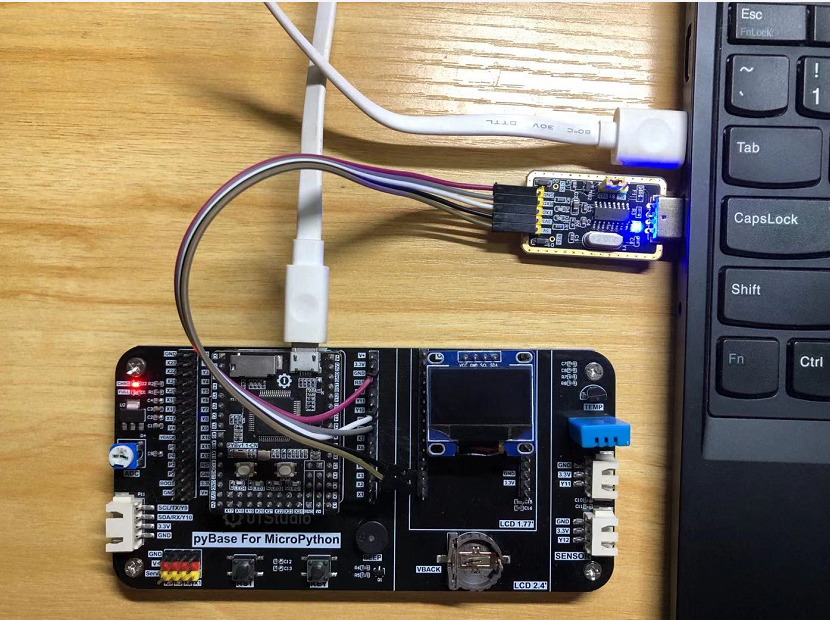

我们按照上述方式将USB转TTL的TX接到Y10，RX接到Y9。GND接一起，3.3V可以选择接或不接。

uart4

这时候打开电脑的设备管理器，能看到2个COM。写着CH340的是串口工具，另外一个则是pyBoard的串口。如果CH340驱动没安装，则需要手动安装，驱动在：配套资料包\开发工具\串口终端\CH340文件夹 下。

uart5

本实验要用到串口助手，打开配套资料包\开发工具\串口终端工具下的【UartAssist.exe】软件。

uart6

根据上图将串口工具配置成自己电脑的串口号。波特率115200。然后打开。

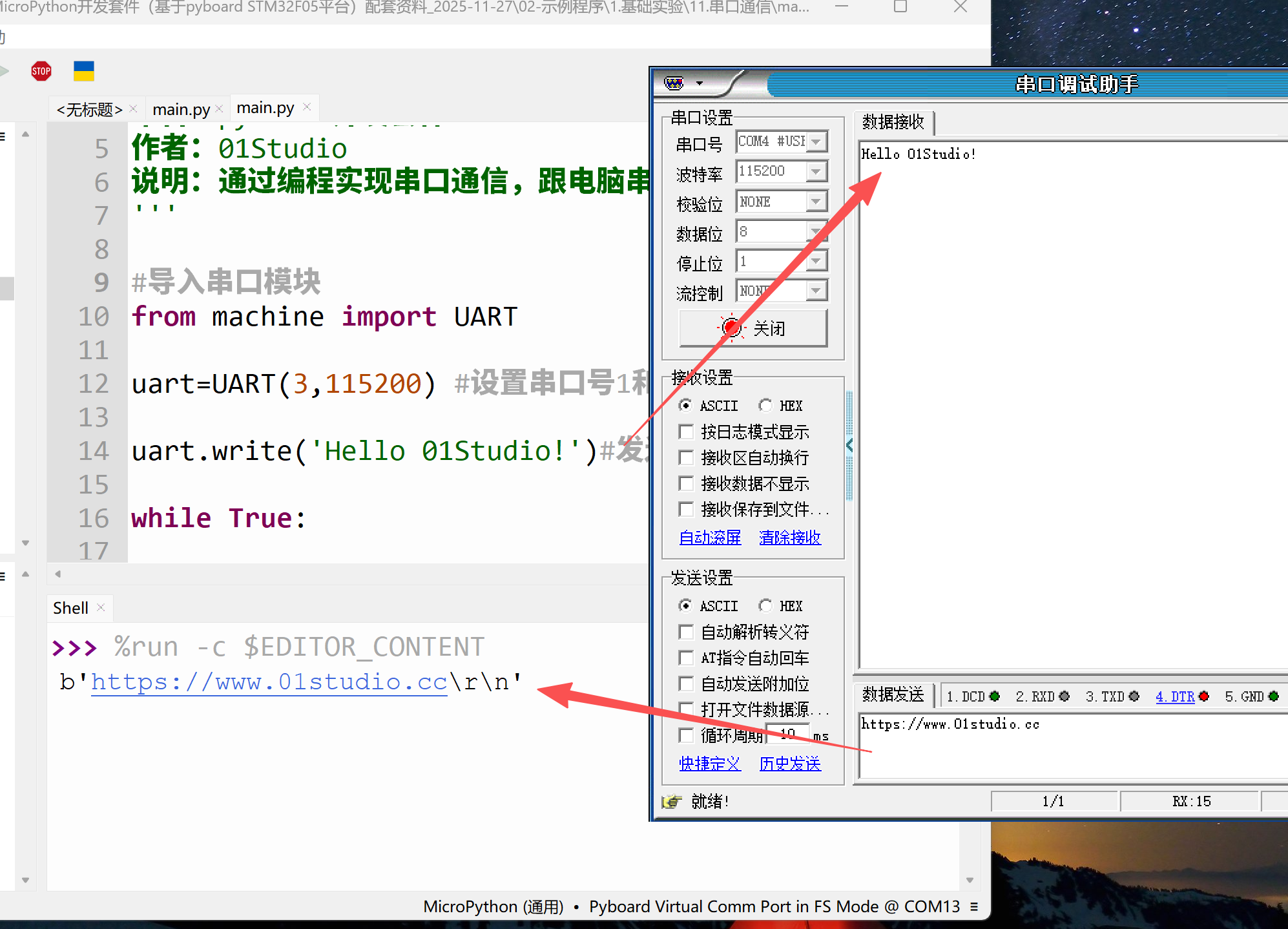

运行程序，可以看到一开始串口助手收到核桃派PicoW上电发来的信息“Hello WalnutPi!”。我们在串口助手的发送端输入“https://www.01studio.cc”， 点击发送，可以看到核桃派PicoW在接收到该信息后在REPL里面打印了出来。如下图所示：

uart7

跟其它开发板或串口模块通讯​

只需要将本实验中的串口TTL工具接线换成开发板的即可。接线方式是交叉接线，pyBoard的TX，RX分别连接其它开发板的RX，TX ，GND连接一起。注意其它开发板的IO电平也是3.3V即可。
