前言​

前面用到的OLED显示屏虽然能显示信息，但是颜色只有黑白，而且分辨率也比较低128x64，本节我们来学习3.2寸TFT_LCD彩色显示屏的使用方法。

LCD液晶显示屏是非常常见的一个外接显示设备，跟前面的OLED显示屏相比，LCD会更常用一些，我们看到的手持设备、小型电器，很多都用到LCD，部分配合触摸屏应用，能实现非常多的功能。

实验平台​

pyBoard开发套件、3.2寸LCD（电阻触摸）。

lcd

实验目的​

通过MicorPython编程方式实现LCD的各种显示功能，包括画点、线、矩形、圆形、显示英文、显示图片等。

实验讲解​

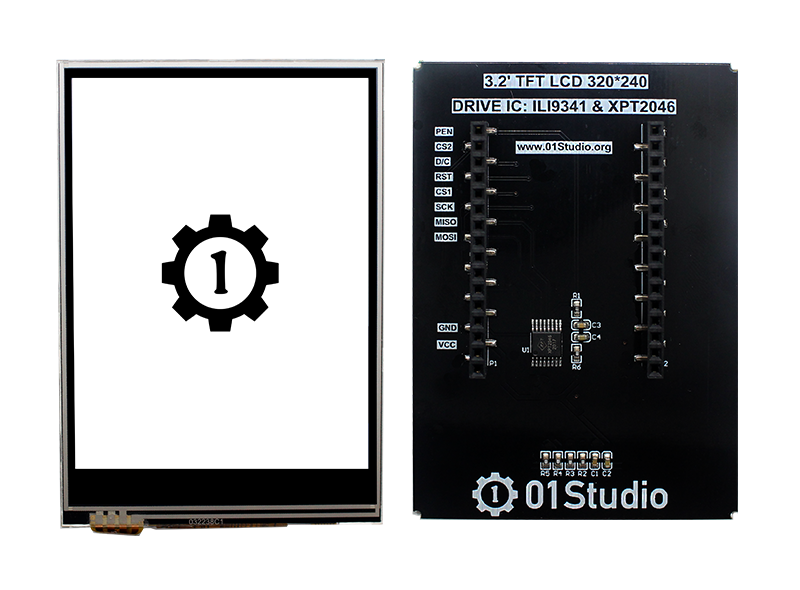

我们先来看看实验所使用的3.2寸LCD的参数介绍：点击购买>>

lcd

产品参数
供电电压3.3V
屏幕尺寸3.2寸
分辨率320 x 240
驱动芯片ILI9341 + XPT2046(触摸)
触摸方式电阻触摸
通讯方式SPI总线
接口定义2.54mm排母（兼容pyboard v1.1接口）
整体尺寸7.7*5.5 cm

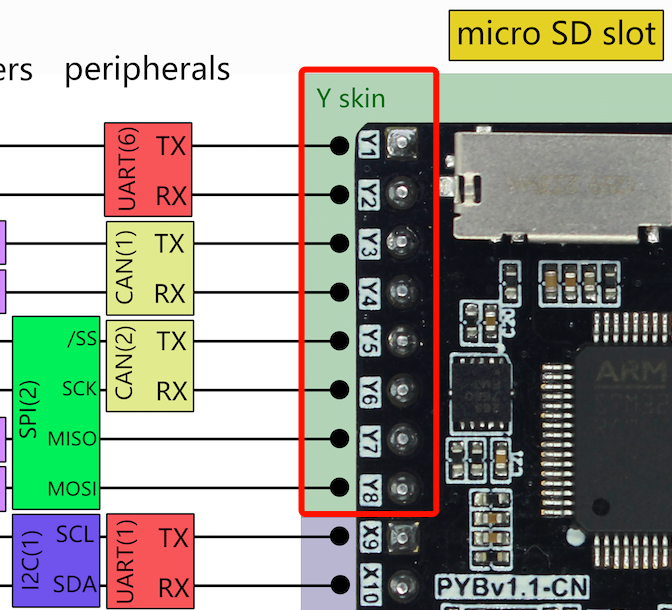

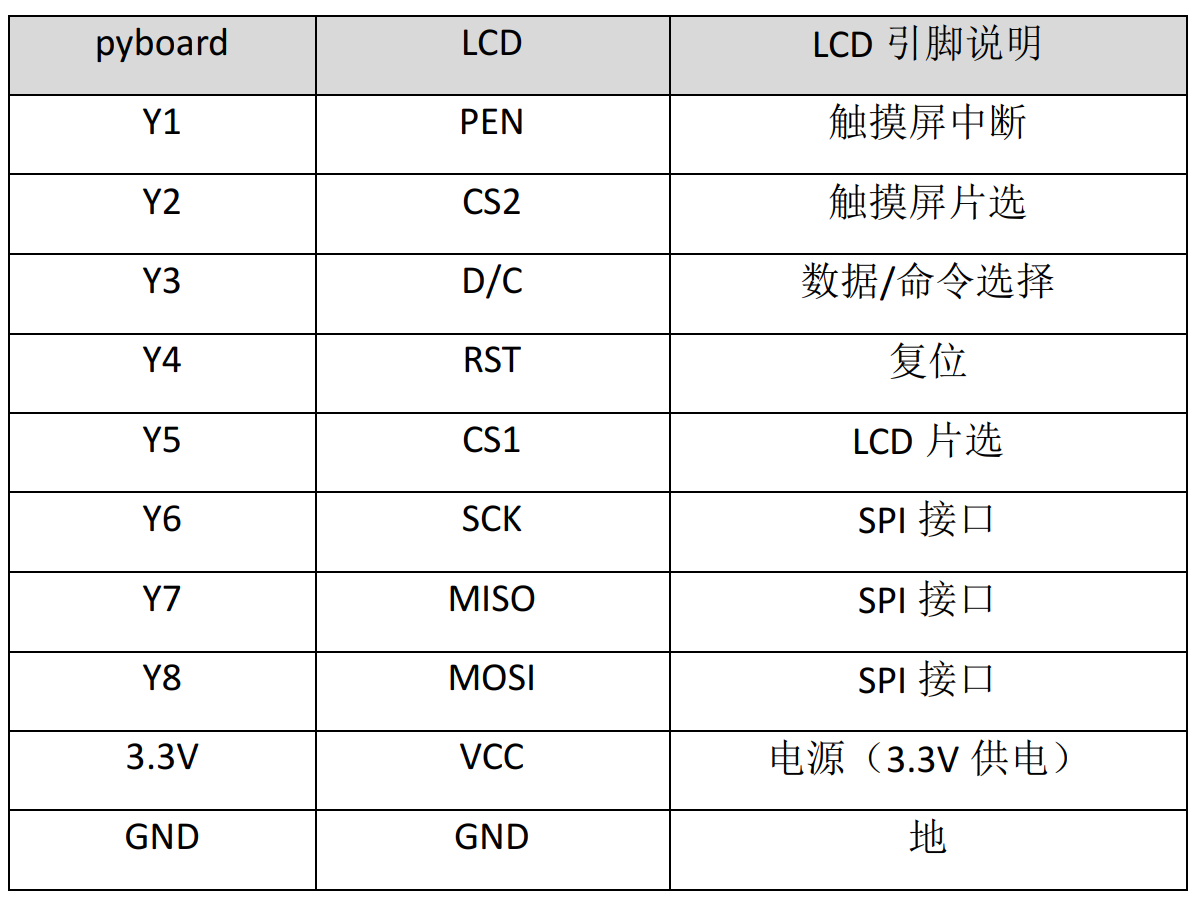

3.2寸LCD跟pyboard的的引脚连线如下表，从下表和图可以看到LCD实际连接到pyboard的Y1-Y8, SPI(2)接口。

lcd

lcd

实验用的LCD是3.2寸，驱动是常见的ILI9341，使用SPI接口跟pyboard通信，按以往嵌入式C语言开发，我们需要对ILI9341进行编程实现驱动，然后再建立各种描点、划线、以及显示图片函数。

使用MicroPython其实也需要做以上工作，但由于可读性和移植性强的特点，我们只需要搞清各个对象函数使如何使用即可。总的来说和之前一样，有构造函数和功能函数。构造函数解决的是初始化问题，告诉pyboard外设是怎么接线，是什么样的；而功能函数解决的则是使用问题，我们基于自己的需求直接调用相关功能函数，实现自己的功能即可！

我们管这些函数的集合叫驱动，驱动可以是预先在固件里面，也可以通过.py文件存放在开发板文件系统。也就是说工程师已经将复杂的底层代码封装好，我们顶层直接使用python开发即可，人生苦短。我们来看看pyBoard固件中3.2寸LCD的构造函数和使用方法。

LCD32对象​

构造函数​

tftlcd.LCD32(portrait=1)

构建3.2寸LCD对象。

  • portrait ：屏幕显示方向：
    • 1: 竖屏，240*320 ，默认
    • 2: 横屏，320*240 ，1基础上顺时针旋转90°
    • 3: 竖屏，240*320 ，1基础上顺时针旋转180°
    • 4: 320*240 ，1基础上顺时针旋转270°

使用方法​

LCD32.fill(color)

填充画面。

  • color: RGB颜色数据；如(255,0,0)表示红色。

LCD32.drawPixel(x, y, color)

画点。

  • x: 横坐标；
  • y: 纵坐标；
  • color: RGB颜色数据；如(255,0,0)表示红色。

LCD32.drawLine(x0, y0, x1, y1, color)

画线段。

  • x0: 起点横坐标；
  • y0: 起点纵坐标；
  • x1: 终点横坐标；
  • y1: 终点纵坐标；
  • color: RGB颜色数据；如(255,0,0)表示红色。

LCD32.drawRect(x, y, width, height, color, border=1, fillcolor=None)

画矩形。

  • x: 左上角横坐标；
  • y: 左上角纵坐标；
  • width: 宽度；
  • height: 高度；
  • color: 颜色；如(255,0,0)表示红色；
  • border: 边宽；
  • fillcolor: 填充颜色，默认None为不填充。

LCD32.drawCircle(x, y, radius, color, border=1, fillcolor=None)

画圆。

  • x: 圆心横坐标；
  • y: 圆心纵坐标；
  • width: 宽度；
  • height: 高度；
  • color: 颜色；如(255,0,0)表示红色；
  • border: 边宽；
  • fillcolor: 填充颜色，默认None为不填充。

LCD32.printStr(text, x, y, color, backcolor=None, size=2)

写字符。

  • text: 字符；
  • x: 起始横坐标；
  • y: 起始纵坐标；
  • color: 字体颜色；如(255,0,0)表示红色；
  • backcolor: 字体背景颜色，默认None为无。
  • size: 字体尺寸
    • 1: 小号
    • 2: 标准
    • 3: 中号
    • 4: 大号

LCD32.Picture(x, y, filename)

显示图片。支持图片格式类型：jpg、bmp。

  • x: 起始横坐标；
  • y: 起始纵坐标；
  • filename: 图片路径+名称，如："/flash/cat.jpg"，"/sd/dog.jpg"。。（‘/’表示开发板的板载flash或sd卡的根目录。）

更多用法请阅读官方文档：
https://docs.01studio.cc/library/tftlcd/tftlcd.LCD32.html


有了上面的对象构造函数和使用说明，编程可以说是信手拈来了，我们在使用中将以上功能都跑一遍先看看编程流程图：

参考代码​

'''
实验名称：3.2寸LCD液晶显示屏
版本：v1.0
作者：01Studio
实验平台：pyBoard + 3.2寸屏
说明：通过编程实现LCD的各种显示功能，包括填充、画点、线、矩形、圆形、显示英文、显示图片等。
'''

#导入相关模块
from tftlcd import LCD32
import time

#定义常用颜色
RED = (255,0,0)
GREEN = (0,255,0)
BLUE = (0,0,255)
BLACK = (0,0,0)
WHITE = (255,255,255)

########################
# 构建3.2寸LCD对象并初始化
########################
d = LCD32(portrait=1) #默认方向竖屏

#填充白色
d.fill(WHITE)

#画点
d.drawPixel(5, 5, RED)

#画线段
d.drawLine(5, 10, 200, 10, RED)

#画矩形
d.drawRect(5, 30, 200, 40, RED, border=5)

#画圆
d.drawCircle(100, 120, 30, RED, border=5)

#写字符,4种尺寸
d.printStr('Hello 01Studio', 10, 200, RED, size=1)
d.printStr('Hello 01Studio', 10, 230, GREEN, size=2)
d.printStr('Hello 01Studio', 10, 270, BLUE, size=3)

time.sleep(3) #等待3秒

#显示图片
d.Picture(0,0,"/flash/picture/1.jpg")
time.sleep(3)
d.Picture(0,0,"/flash/picture/2.jpg")
time.sleep(3)
d.Picture(0,0,"/flash/picture/01studio.jpg")

实验结果​

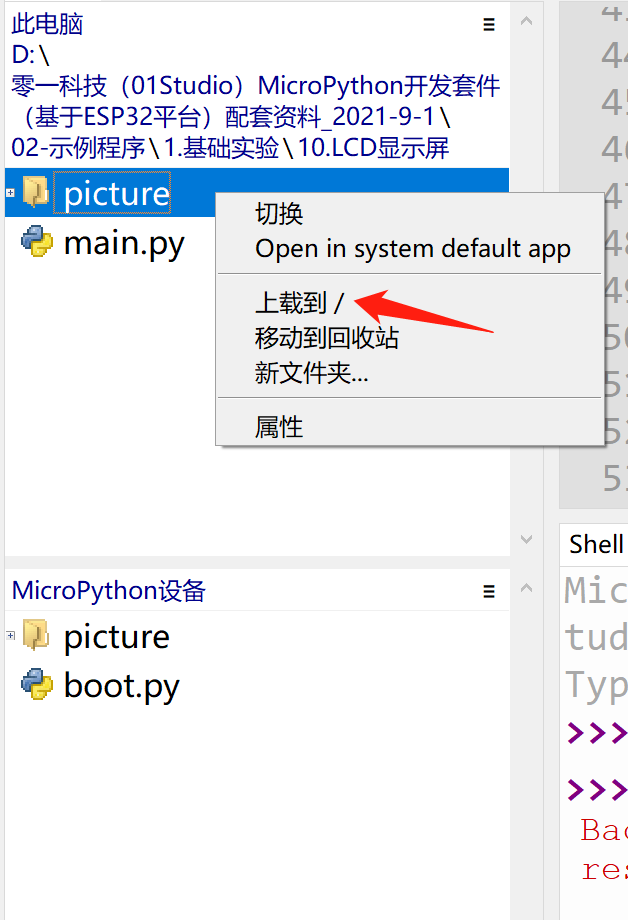

将示例程序的素材文件上传到pyBoard开发板。（也可以直接用U盘拷贝然后复位开发板，速度更快。）

lcd

在Thonny IDE运行程序，可以看到LCD依次显示相关内容。

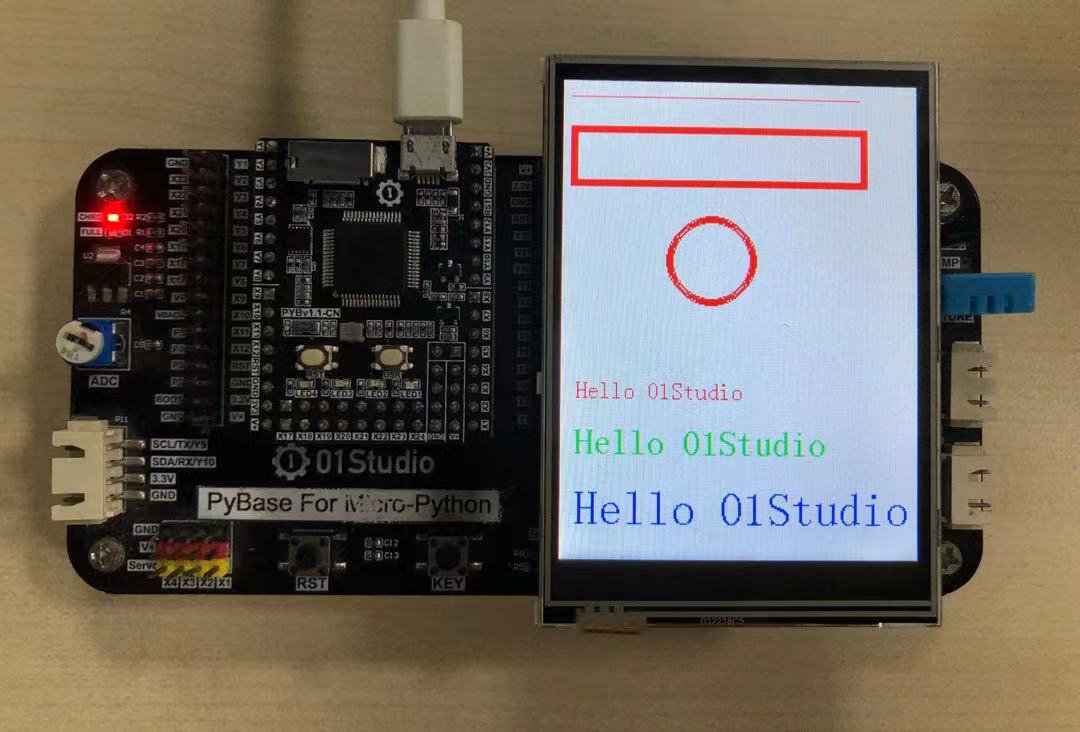

  • 点、线、字符等显示

lcd

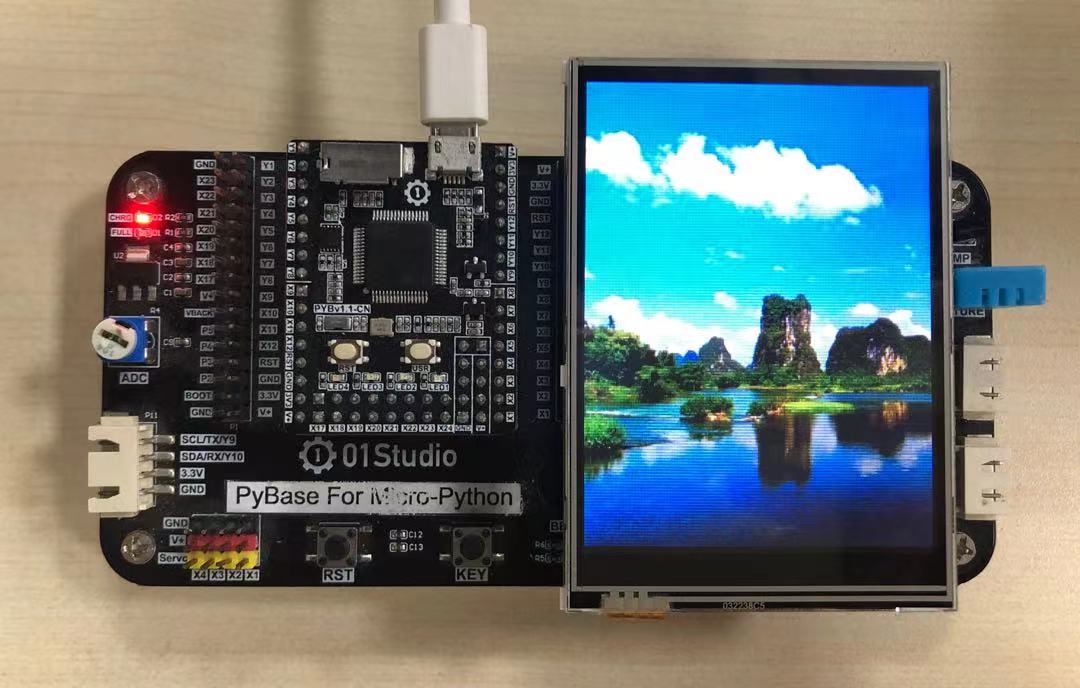

  • 显示图片

lcd

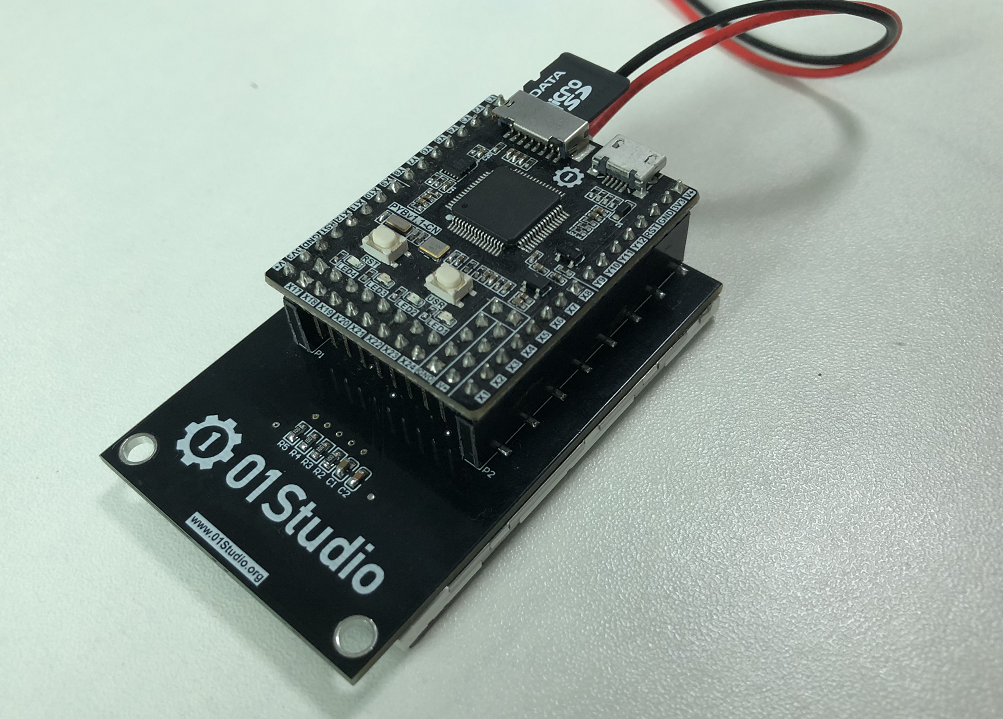

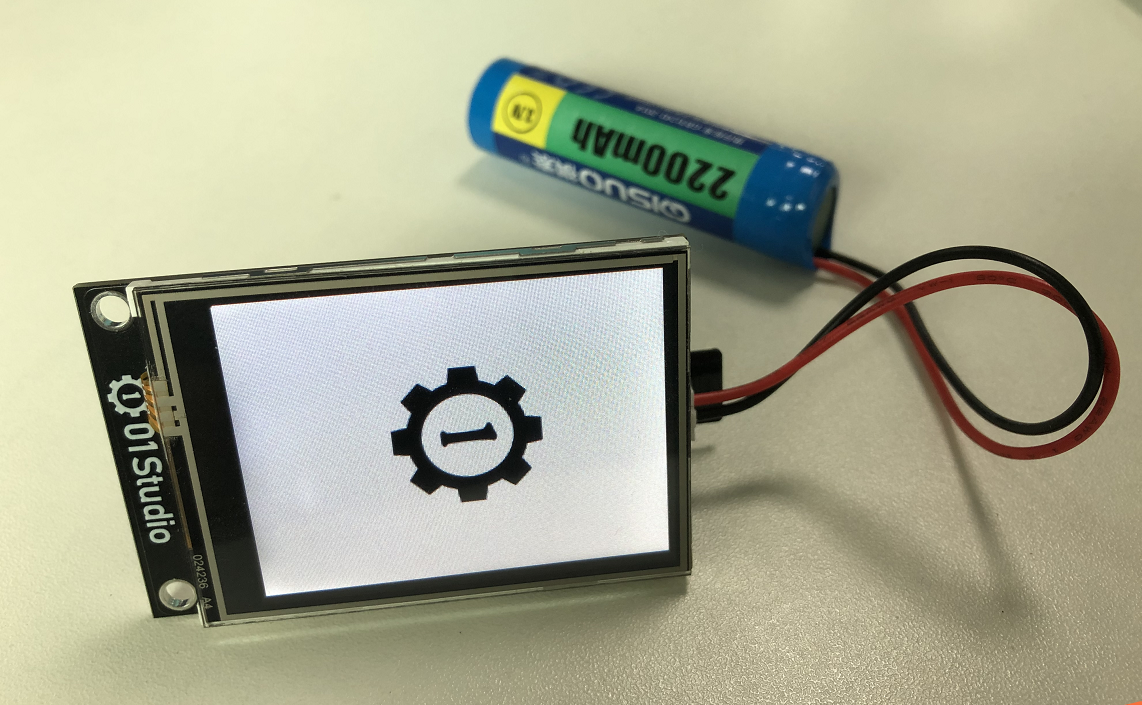

由于我们LCD接口兼容pyboard，因此也可以直接将pyboard v1.1-CN插到LCD背面，以及使用锂电池供电。如下图所示：

lcd

lcd

提示

由于MicroPython的可移植性非常强，所以使用本实验代码简单修改即可用起01Studio配套的1.5、1.8、2.4寸各类LCD，使用方法高度一致，详细可以看资料包配套代码。

通过本实验我们体验到了LCD使用micropython开发的简单和灵活性。我们轻松实现了LCD的各种常规操作，让用户将精力放在应用。相信随着micropython库函数的日益成熟，其性能和可玩性将变得更强大！
