ADC(电压测量)
前言
ADC(analog to digital conversion) 模拟数字转换。意思就是将模拟信号转化成数字信号,由于单片机只能识别二级制数字,所以外界模拟信号常常会通过ADC转换成其可以识别的数字信息。常见的应用就是将变化的电压转成数字信号实现对电压值测量。
实验平台

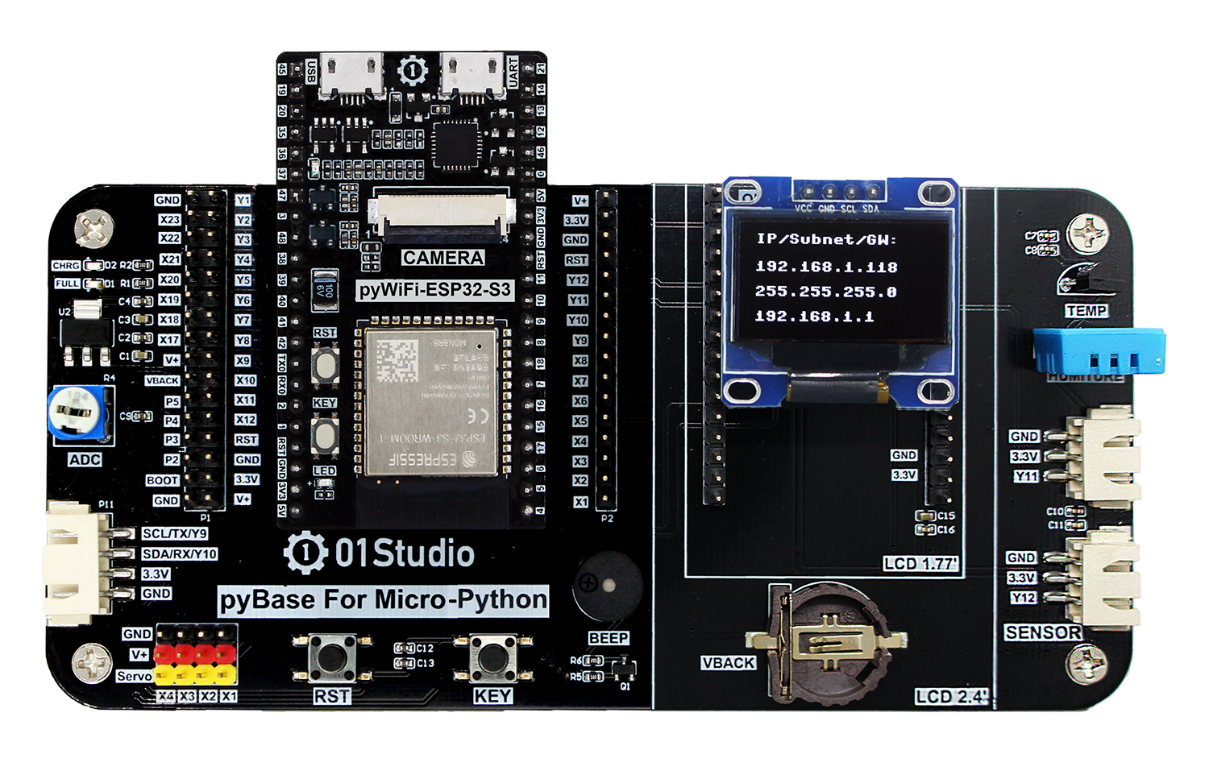

pyWiFi ESP32-S3 和 pyBase开发底板。

实验目的
通过编程调用MicroPython的内置ADC函数,实现测量0-3.3V电压,并显示到屏幕上。
实验讲解

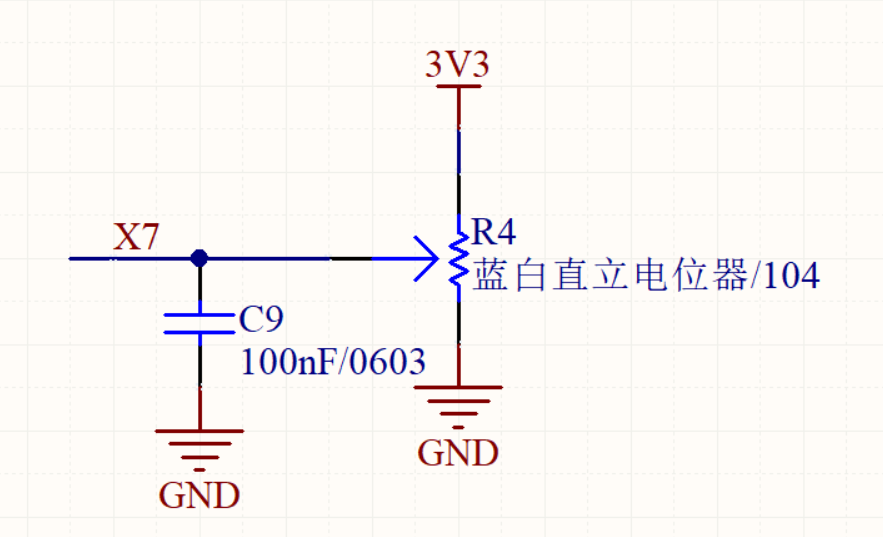

pyBase开发底板的X7引脚连接到了电位器,通过电位器的调节可以使得X7引脚上的电压变化范围实现从0-3.3V。

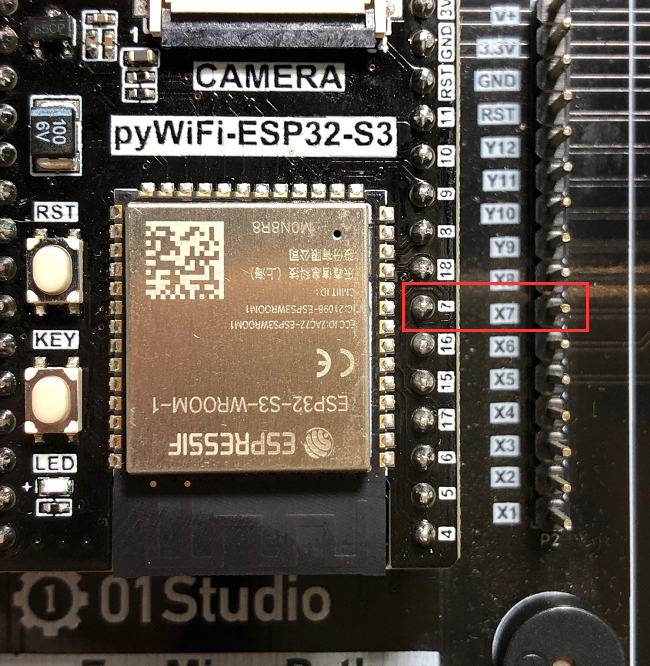

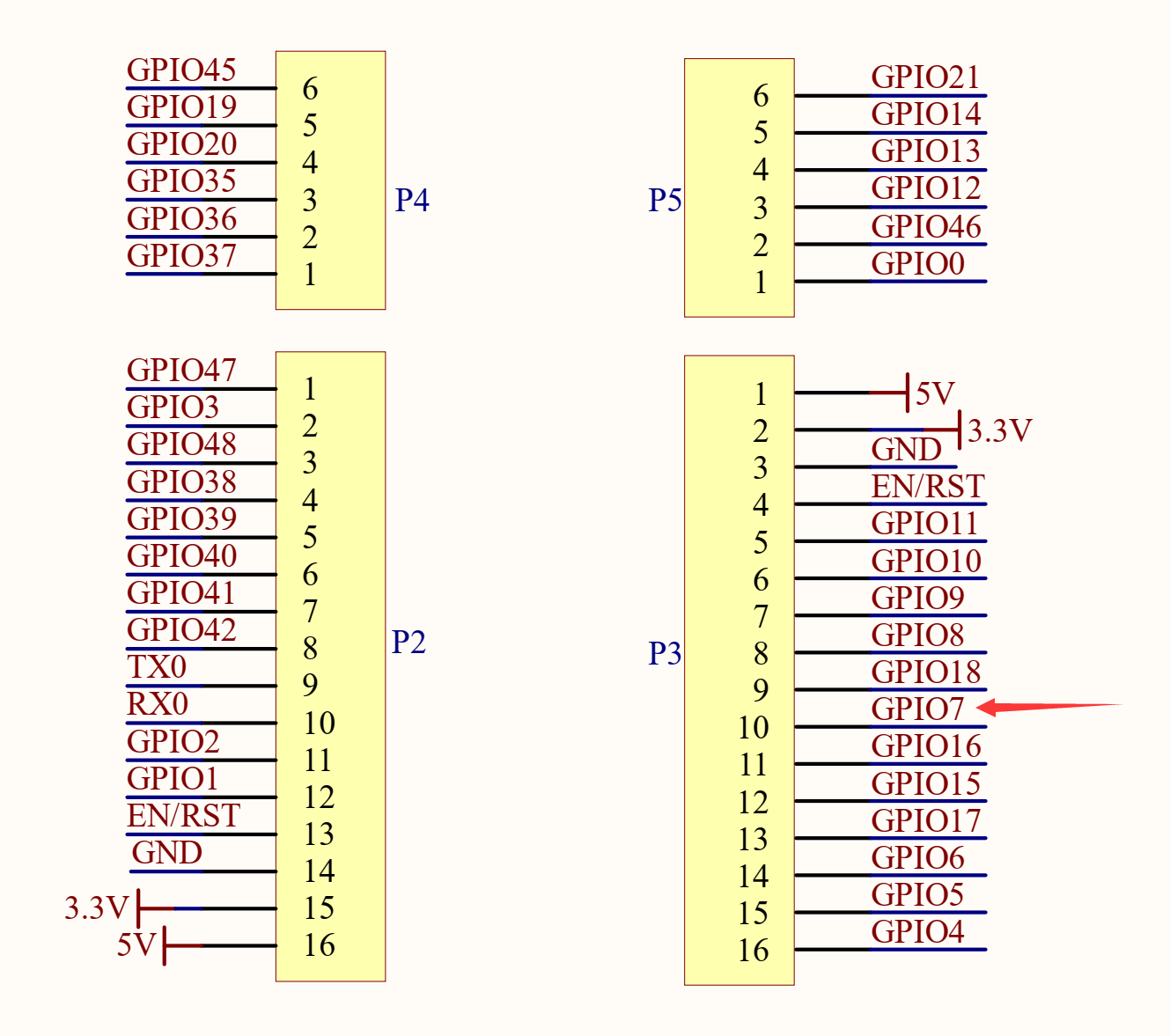

从上图可以看到,电位器引脚对应pyBase的X7,实际是跟pyWiFi-ESP32-S3的‘7’引脚ADC输入引脚相连。
ESP32-S3有2路12位精度的ADC,支持多个通道(引脚)输入, ADC默认只能测量0-1V的量程,但ESP32-S3内部集成了衰减器,最大支持11dB衰减,通过配置衰减器最多能测量3V左右的电压。我们来看看ADC模块的构造函数和使用方法。
ADC对象
构造函数
adc = machine.ADC(Pin(id))
构建ADC对象,ADC引脚对应如下:
Pin(id):支持ADC的Pin对象,如:Pin(7)。
使用方法
adc.read()
获取ADC值,测量精度是12位,返回0-4095(对应电压0-1V)。
adc.atten(attenuation)
配置衰减器。配置衰减器能增加电压测量范围,以牺牲精度为代价的。
attenuation:衰减设置。ADC.ATTN_0DB:0dB衰减,最大测量电压1.00V。(默认配置)ADC.ATTN_2_5DB: 2.5dB 衰减, 最大输入电压约为 1.34v;ADC.ATTN_6DB:6dB 衰减, 最大输入电压约为 2.00v;ADC.ATTN_11DB:11dB 衰减, 最大输入电压约为3.3v
你没看错,就这么简单,两句函数就可以获得ADC数值。我们将在本实验使用11DB衰减以获得量程0-3.3V。让我们来理顺一下编程逻辑。先导入相关模块,然后初始化模块。在循环中不断读取ADC的值,转化成电压值后,每隔300毫秒读取一次,具体如下:
更多用法请阅读官方文档:
https://docs.01studio.cc/library/machine.ADC.html#machine-adc
熟悉ADC使用方法后,我们通过代码实现周期性测量引脚电压,代码编程流程图如下:
参考代码
'''
实验名称:ADC-电压测量
版本:v1.0
平台:pyWiFi ESP32-S3
作者:01Studio
说明:通过对ADC数据采集,转化成电压在显示屏上显示。ADC精度12位(0~4095),测量电压0-3.3V。
'''
#导入相关模块
from machine import Pin,SoftI2C,ADC,Timer
from ssd1306 import SSD1306_I2C
#初始化相关模块
i2c = SoftI2C(sda=Pin(42), scl=Pin(40)) #I2C初始化
oled = SSD1306_I2C(128, 64, i2c, addr=0x3c)
adc = ADC(Pin(7)) #引脚7跟pyBase的电位器相连接
adc.atten(ADC.ATTN_11DB) #开启衰减器,测量量程增大到3.3V
def ADC_Test(tim):
oled.fill(0) # 清屏显示黑色背景
oled.text('01Studio', 0, 0) # 首行显示01Studio
oled.text('ADC', 0, 15) # 次行显示实验名称
#获取ADC数值
oled.text(str(adc.read()),0,40)
oled.text('(4095)',60,40)
#计算电压值,获得的数据0-4095相当于0-3.3V,('%.2f'%)表示保留2位小数
oled.text(str('%.2f'%(adc.read()/4095*3.3)),0,55)
oled.text('V',40,55)
oled.show()
#开启定时器
tim = Timer(1)
tim.init(period=300, mode=Timer.PERIODIC, callback=ADC_Test) #周期300ms
实验结果

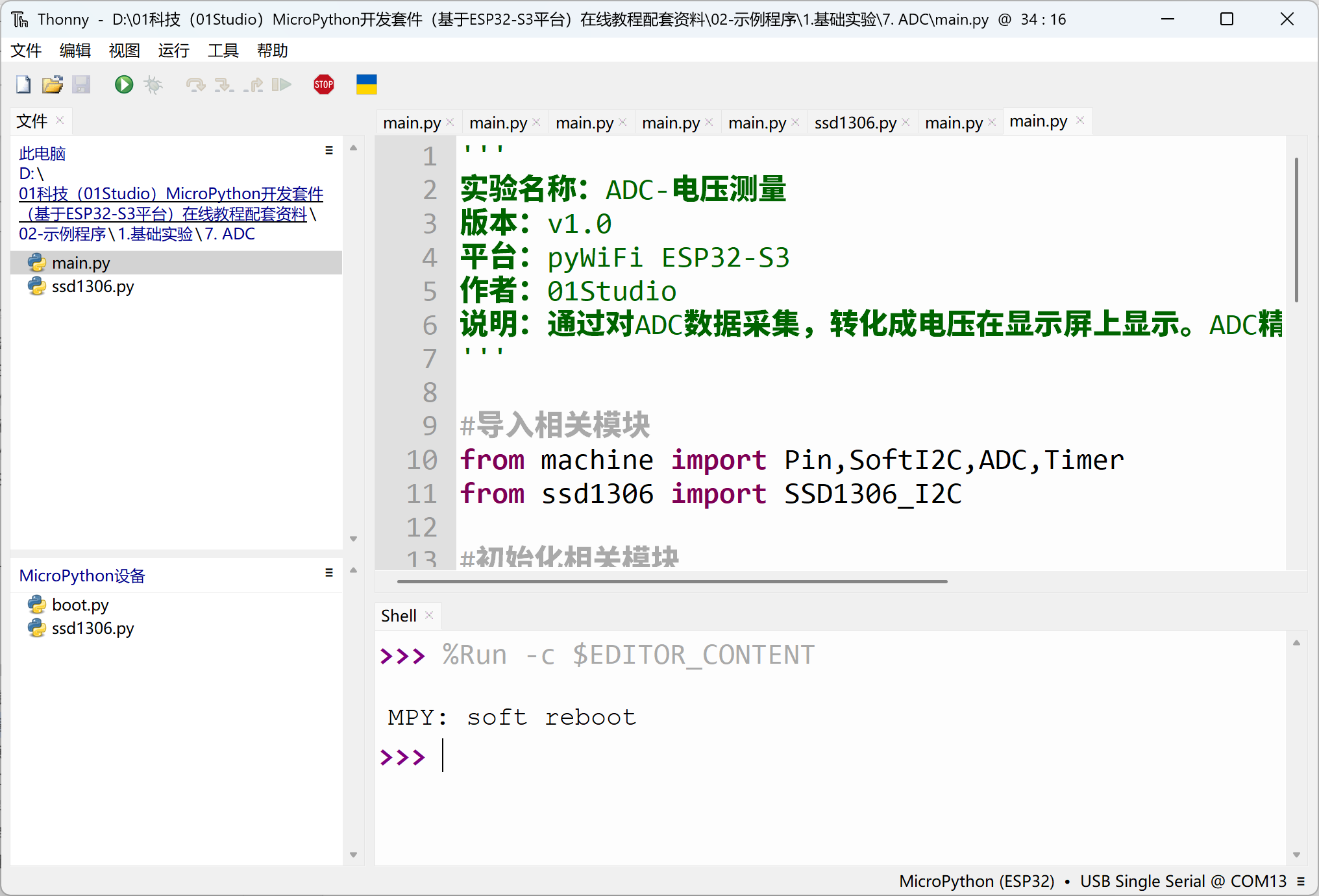

在Thonny IDE运行代码:

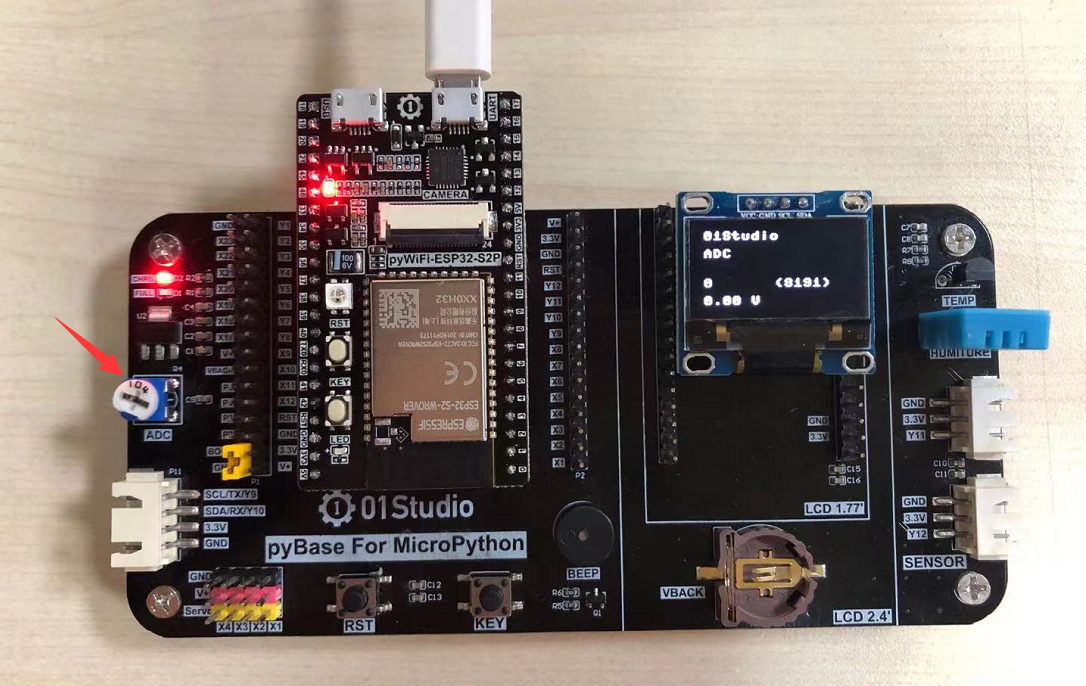

电位器顺时钟拧到尽头是0V

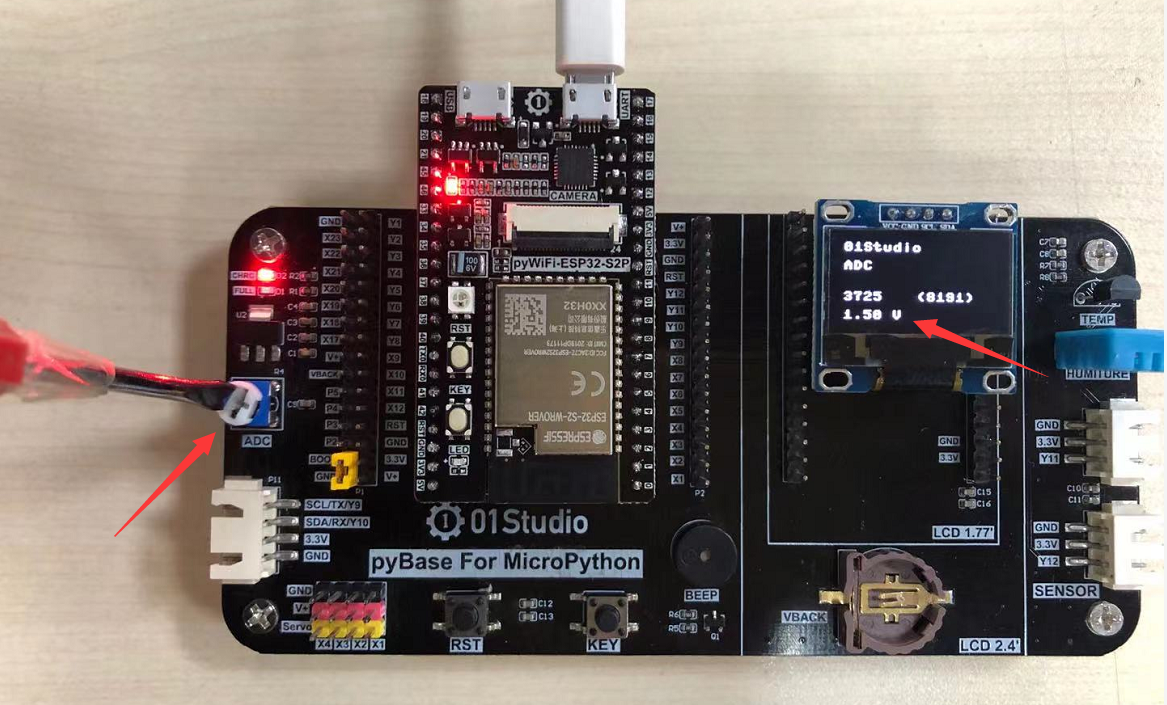

通过调节电位器,可以发现电压在不断变化。如下图:

ADC测量输入电压请勿大于3.3V,有可能烧坏主控芯片。
